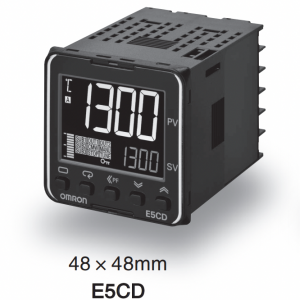

E5CD 歐姆龍溫控器溫控器(數字溫控器)(48 x 48 mm)
自動捕捉狀態變化，優化控制，輕松兼顧生產效率和品質。

型號標準

請點擊此處，查看大圖。

加熱和冷卻控制

使用加熱和冷卻控制功能時

①控制輸出的分配
1點輔助輸出用于冷卻控制輸出。
②控制
如果使用PID控制，則可以分別設置用于加熱和冷卻的PID控制。
使用該方式可方便地對具有不同加熱和冷卻響應特性的系統進行控制。

型號一覽

型號

E5CD-RX2ADM-800

E5CD-RX2ADM-802

E5CD-RX2DDM-800

E5CD-RX2DDM-802

E5CD-QX2ADM-800

E5CD-QX2ADM-802

E5CD-QX2DDM-800

E5CD-QX2DDM-802

型號
E5CD-RX2ADM-800
E5CD-RX2ADM-802
E5CD-RX2DDM-800
E5CD-RX2DDM-802
E5CD-QX2ADM-800
E5CD-QX2ADM-802
E5CD-QX2DDM-800
E5CD-QX2DDM-802

選裝件(另售)

端子蓋

型號

E53-COV17

E53-COV23

注. E53-COV10不可使用，請予以注意。
安裝后的外形尺寸請參照樣本。

型號
E53-COV17
E53-COV23

防水墊

型號

Y92S-P8

注. 本體中附帶防水墊。

型號
Y92S-P8

電流檢測器(CT)

孔徑型號

important;">φ5.8 E54-CT1

important;">φ5.8 E54-CT1L*

important;">φ12.0 E54-CT3

important;">φ12.0 E54-CT3L*

*帶導線規格。需要UL認證時，請使用該CT。

孔徑	型號
important;">φ5.8	E54-CT1
important;">φ5.8	E54-CT1L*
important;">φ12.0	E54-CT3
important;">φ12.0	E54-CT3L*

適配器

型號

Y92F-45

注. 請?jiān)贓5B□用面板已經加工的情況下使用。

型號
Y92F-45

防水蓋

型號

Y92A-48N

型號
Y92A-48N

安裝適配器

型號

Y92F-49

注. 本體已附帶本安裝適配器。

型號
Y92F-49

DIN導軌安裝適配器

型號

Y92F-52

型號
Y92F-52

前蓋

種類型號

硬質型前蓋 Y92A-48H

軟質型前蓋 Y92A-48D

種類	型號
硬質型前蓋	Y92A-48H
軟質型前蓋	Y92A-48D

拉出夾具

型號

Y92F-58

額定值

型號
Y92F-58

電源電壓		電源電壓A型：AC100～240V 50/60Hz 電源電壓D型：AC24V 50/60Hz/DC24V
容許電壓變化范圍		額定電源電壓的85～110%
消耗功率		選項-800型：5.2VA以下(AC100～240V)、 3.1VA以下(AC24V)/1.6W以下(DC24V) 選項-802型：6.5VA以下(AC100～240V)、 4.1VA以下(AC24V)/2.3W以下(DC24V)
傳感器輸入		溫度輸入熱電偶：K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ 鉑電阻測溫體：Pt100、JPt100 非接觸溫度傳感器(ES1B)：10～70℃、60～120℃、 115～165℃、140～260℃ 模擬輸入電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V
輸入阻抗		電流輸入150Ω以下、電壓輸入1MΩ以上
控制方式		ON/OFF或2自由度PID(帶自動調諧)
控制輸出	繼電器輸出	1a AC250V 3A(電阻負載)　電氣壽命10萬次　 ***小適用負載 5V 10mA(參考值)
控制輸出	電壓輸出 (SSR驅動用)	輸出電壓 DC12V±20%(PNP)　 ***大負載電流 21mA、帶短路保護電路
輔助輸出	點數	2點
輔助輸出	輸出規格	繼電器輸出 1a AC250V 3A(電阻負載) 電氣壽命10萬次　***小適用負載 5V 10mA(參考值)
設定方式		使用前面板按鍵進行數字設定
指示方式		11段數字顯示、單獨狀態指示燈、光柱顯示字符高度 PV ：14.9mm、SV ：7.1mm
多重SP功能 *		***多存儲8個目標值(SP0～SP7)，可通過按鍵操作或串行通信進行選擇
BANK切換功能		無
其它功能		適應控制、自動濾波調整功能、水冷輸出調整功能、預兆數據(通電時間監控、環境溫度監控、控制輸出ON/OFF次數監控)、電源接通的動作指定功能、加熱冷卻控制、回路斷線警報功能、 SP斜坡、報警功能、加熱器斷線檢測功能(包括SSR故障)、 40%AT、100%AT、操作量限制、輸入數字濾波器、PV輸入補償、運行/停止、保護、溫度狀態顯示功能、輸入移動平均
使用環境溫度		-10～+55℃(不結冰、凝露)
使用環境濕度		相對濕度25～85%
保存溫度		-25～+65℃(不結冰、凝露)
高度		2,000ｍ以下
推薦保險絲		T2A、AC250V 延時低熔斷容量
設置環境		過電壓類別Ⅱ、2級污染(EN/IEC/UL 61010-1)

輸入范圍

溫度輸入

請點擊此處，查看大圖。

模擬輸入

輸入類型	電流		電壓
輸入規格	important;">4～20mA	important;">0～20mA	important;">1～5V	important;">0～5V	important;">0～10V
設定范圍	通過縮放，在以下任意范圍內使用 -1999～9999、-199.9～999.9、 -19.99～99.99、-1.999～9.999
設定值	important;">25	important;">26	important;">27	important;">28	important;">29

報警類別

報警類別可從以下17種中按不同警報單獨進行設定。初始值為“2：上限”。(注)
作為輸出，分配到輔助輸出。而且，還可以指定ON延時、OFF延時(0～999s)。

注. 對于帶加熱器斷線、SSR故障檢測功能的機型，“報警1”為“加熱器報警(HA)”，出廠時不顯示“報警類別1”
啟用報警1功能時，請通過輸出分配分配報警1。

設定值	報警類別	報警輸出功能		功能說明
設定值	報警類別	正報警值(X)	負報警值(X)	功能說明
important;">0	無報警功能	important;">輸出OFF		無報警功能。
important;">1	上下限 *1		*2	使用報警上限值(H)設定相對于目標值(SP)的上方偏差，使用報警下限值(L)設定相對于目標值(SP)的下方偏差。偏差外時ON。
important;">2 (初始值)	上限			使用報警值(X)設定相對于目標值(SP)的上方偏差。大于偏差時變?yōu)镺N。
important;">3	下限			使用報警值(X)設定相對于目標值(SP)的下方偏差。小于偏差時變?yōu)镺N。
important;">4	上下限范圍 *1		*3	使用報警上限值(H)設定相對于目標值(SP)的上方偏差，使用報警下限值(L)設定相對于目標值(SP)的下方偏差。偏差內時變?yōu)镺N。
important;">5	上下限帶待機時序 *1	*5	*4	“1 ：上下限”的報警動作有待機時序。*6
important;">6	上限帶待機時序			“2 ：上限”的報警動作有待機時序。*6
important;">7	下限帶待機時序			“3 ：下限”的報警動作有待機時序。*6
important;">8	***值上限			無論目標值(SP)如何，當前值(PV)大于報警值(X)時報警ON。
important;">9	***值下限			無論目標值(SP)如何，當前值(PV)小于報警值(X)時報警ON。
important;">10	***值上限帶待機時序			“8 ：**值上限”的報警動作有待機時序。6
important;">11	***值下限帶待機時序			“9 ：**值下限”的報警動作有待機時序。6
important;">12	LBA (僅報警1類別)	important;">──		*7
important;">13	PV變化率報警	important;">──		*8
important;">14	SP***值上限			目標值(SP)大于報警值(X)時報警ON。
important;">15	SP***值下限			目標值(SP)小于報警值(X)時報警ON。
important;">16	MV**值上限 9	標準控制時	標準控制時	操作量(MV)大于報警值(X)時報警ON。
important;">16	MV**值上限 9	加熱冷卻控制時 (加熱側操作量)	加熱冷卻控制時 (加熱側操作量) 始終ON	操作量(MV)大于報警值(X)時報警ON。
important;">17	MV**值下限 9	標準控制時	標準控制時	操作量(MV)小于報警值(X)時報警ON。
important;">17	MV**值下限 9	加熱冷卻控制時 (冷卻側操作量)	加熱冷卻控制時 (冷卻側操作量) 始終ON	操作量(MV)小于報警值(X)時報警ON。

*1. 設定值1、4、5可單獨設定報警類別的上、下限值，使用L、H表示。
*2. 設定值：1 上下限報警

*3. 設定值：4 上下限范圍

*4. 設定值：5 上下限帶待機時序報警
“*2”的上下限報警　
· 情況1、2時，
滯后在上限/下限重合時，始終OFF
· 情況3時，始終OFF
*5. 設定值：5 上下限帶待機時序報警
滯后在上限/下限重合時，始終OFF
*6. 請參照“E5□D 數字溫控器用戶手冊”(Man. No.：H224-CN5-01) “4-11項 報警滯后”中的“待機時序”。
*7. 請參照“E5□D 數字溫控器用戶手冊”(Man. No.：H224-CN5-01) “5-15項 回路斷線報警”中的“回路斷線報警(LBA)”。
*8. 請參照“E5□D 數字溫控器用戶手冊”(Man. No.：H224-CN5-01) “4-10項 輸出報警輸出”中的“●PV變化率報警”。
*9. 加熱冷卻控制時，MV***值上限報警僅對加熱側操作量發揮作用；MV***值下限報警僅對冷卻側操作量發揮作用。

性能

*電壓的影響 2**
指示精度 (環境溫度23℃)		熱電偶： (指示值±0.3%或±1℃中的較大值)±1位以下 *1 鉑電阻測溫體： (指示值±0.2%或±0.8℃中的較大值)±1位以下模擬量輸入： ±0.2%FS±1位以下 CT輸入： ±5%FS±1位以下
*溫度的影響 2**		熱電偶輸入(R、S、B、C/W、PLⅡ) ：(指示值±1%或±10℃中的較大值)±1位以下其它熱電偶輸入：(指示值±1%或±4℃中的較大值)±1位以下 *3 鉑電阻測溫體輸入：(指示值±1%或±2℃中的較大值)±1位以下模擬量輸入：±1%FS±1位以下 CT輸入：±5%FS±1位以下
電磁干擾的影響 (根據EN61326-1)
輸入采樣周期		50ms
調節靈敏度		溫度輸入：0.1～999.9℃或°F(0.1℃/°F單位) 模擬量輸入：0.01～99.99%FS(0.01%FS單位)
比例帶(P)		溫度輸入：0.1～999.9℃或°F(0.1℃/°F單位) 模擬量輸入：0.1～999.9%FS(0.1%FS單位)
積分時間( I )		0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
微分時間(D)		0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
冷卻用比例帶( P )		溫度輸入：0.1～999.9℃或°F(0.1℃/°F單位) 模擬量輸入：0.1～999.9%FS(0.1%FS單位)
冷卻用積分時間(I )		0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
冷卻用微分時間(D)		0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
適應控制專用	目標值響應用比例帶(P)	溫度輸入：0.1～999.9℃或°F(0.1℃/°F單位)
	目標值響應用積分時間(I)	0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
	目標值響應用微分時間(D)	0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
	干擾用比例帶(P)	溫度輸入：0.1～999.9℃或°F(0.1℃/°F單位)
	干擾用積分時間(I)	0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
	干擾用微分時間(D)	0～9999s(1s單位)、0.0～999.9s(0.1s單位) *4
控制周期		0.1、0.2、0.5、1～99s(1s單位)
手動復位值		0.0～100.0%(0.1%單位)
報警設定范圍		-1999～9999(小數點位置取決于輸入類別)
信號源電阻的影響		熱電偶：0.1℃/Ω以下(100Ω以下)、鉑電阻測溫體：0.1℃/Ω以下(10Ω以下)
絕緣電阻		20MΩ以上(施加DC500V)
耐壓		AC3,000V 50或60Hz 1min(異極充電部端子)
振動	誤動作	10～55Hz 20m/s² 3軸方向 10min
振動	耐久	10～55Hz 20m/s² 3軸方向 2h
沖擊	誤動作	100m/s² 3軸方向各3次
沖擊	耐久	300m/s² 3軸方向各3次
重量		本體：約120g　安裝適配器：約10g
保護等級		正面：IP66、背面外殼：IP20、端子部：IP00
存儲器保護		非易失性存儲器(寫入次數 ：100萬次)
標準	認證標準	cULus：UL 61010-1/CSA C22.2 No.61010-1、韓國無線電規則(電波法：KC標志)
標準	適用標準	EN 61010-1(IEC 61010-1)、RCM規格
EMC指令		EMI EN 61326-1 5 輻射干擾電場強度EN 55011 Group1 classA 噪音端子電壓EN 55011 Group1 classA EMS EN 61326-1 5 靜電放電抑制能力EN 61000-4-2 電磁場強度抑制能力EN 61000-4-3 突發噪音抑制能力EN 61000-4-4 傳導性干擾波抑制能力EN 61000-4-6 浪涌抑制能力EN 61000-4-5 電壓陷落/斷電抑制能力EN 61000-4-11

*1. K(-200～1300℃)、T、N的-100℃以下和U、L為±2℃±1位以下。
B的400℃以下無規定。B的400～800℃:±3℃以下。
R、S的200℃以下：±3℃±1位以下。C/W：(±0.3%PV或±3℃的較大值)±1位以下。
PLⅡ：(±0.3％PV或±2℃的較大值)±1位以下。
*2. 條件：環境溫度：-10℃～23℃～55℃ 電壓范圍：額定電壓的-15～+10%
*3. K傳感器的-100℃以下為±10℃以內。
*4. 單位因“積分/微分時間單位”的設定而異。
*5. 工業用電磁環境(EN/IEC 61326-1 第2表)

通信性能

傳送線路連接	RS-485 ：多點
通信方式	RS-485(2線式半雙工)
同步方式	起停同步
協議	CompoWay/F、Modbus
通信速度 *	9,600、19,200、38,400、57,600、115,200bps
傳送代碼	ASCII
數據位長度 *	7、8位
停止位長度 *	1、2位
錯誤檢測	垂直奇偶校驗(無、偶數、奇數) BCC(模塊檢查字符) CompoWay/F時 CRC-16 Modbus時
流量控制	無
接口	RS-485
重試功能	無
通信緩存	217字節
通信響應 發送等待時間	0～99ms 初始值：20ms

*通信速度、數據位長、停止位長、垂直奇偶校驗的設定可通過“通信設定菜單”分別單獨設定。

通信功能

無程序通信功能	通過PLC的內存讀寫或運行/停止E5CD的參數的功能。 E5CD自動與PLC通信，因此無需創建通信程序。可連接臺數：*多32臺(FX3*多為16臺) 適用PLC ：歐姆龍制PLC CS/CJ/CP/NJ系列、NX1P 三菱電機制PLC MELSEC-Q/L/FX3/iQ-R系列基恩士公司制PLC KEYENCE KV系列
復制功能 *	在所連接的溫控器之間，可通過設定為主站的溫控器將設定參數復制到從站上。

MELSEC是三菱電機株式會社的注冊商標。
KEYENCE是株式會社基恩士的注冊商標。
*支持無程序通信功能。

電流檢測器(CT)(另售)額定值

	E54-CT1 E54-CT3	E54-CT1L E54-CT3L
耐壓	AC1,000V(1min)	AC1,500V(1min)
耐振動	important;">50Hz、98m/s²
重量	約11.5g(E54-CT1) 約50g(E54-CT3)	約14g(E54-CT1L) 約57g(E54-CT3L)
附件	僅E54-CT3 觸頭(2個) 插頭(2個)	無

加熱器斷線和SSR故障

CT輸入(加熱器電流檢測用)	單相加熱器用檢測功能型：1點
***大加熱器電流	AC50A
輸入電流值指示精度	±5%FS±1位以下
*加熱器斷線報警設定范圍 1**	0.1～49.9A(0.1A單位) 檢測**小ON時間：100ms 3
*SSR故障報警設定范圍 2**	0.1～49.9A(0.1A單位) 檢測**小OFF時間：100ms 4

*1. 測量控制輸出ON時的加熱器電流，若小于設定值(加熱器斷線檢測電流值)，加熱器斷線報警輸出為ON。
*2. 測量控制輸出OFF 時的加熱器電流，若大于設定值(SSR 故障檢測電流值)，SSR故障報警輸出為ON。
*3. 控制周期為0.1s、0.2s時，該時間為30ms
*4. 控制周期為0.1s、0.2s時，該時間為38ms

控制輸出繼電器的電氣壽命曲線(參考值)

外部連接圖

E5CD

請點擊此處，查看大圖。

（單位：mm）

本體

E5CD

·安裝面板的厚度為1～5mm。
·上下方向無法進行緊密安裝，請予注意。(請保持安裝間隔)
·若需要防水，安裝時請向本體插入防水墊。
·安裝使用多臺溫控器時，請避免使溫控器的環境溫度超過規格值。
·使用Y92A-48N時，請將控制柜的厚度控制在1～3mm以內。
·使用Y92S-P8時，請將控制柜的厚度控制在1～3mm以內。
