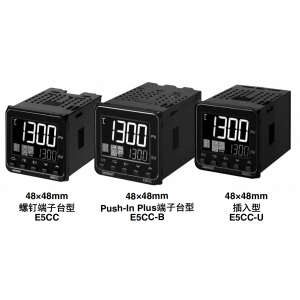

螺釘端子臺型
|
店鋪基本資料信息
|
|||||||||||||||||||||||
螺釘端子臺型
①控制輸出的分配
無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。
帶控制輸出2時：控制輸出2點各用于加熱、冷卻側。
（任意一方作為加熱、冷卻側均可。）
②控制
進行PID控制時，請分別單獨設定加熱側PID和冷卻側PID。
加熱側及冷卻側也支持響應特性各異的控制系統。
①控制輸出的分配
將輔助輸出作為控制輸出（冷卻側）使用。
②控制
進行PID控制時，請分別單獨設定加熱側PID和冷卻側PID。
加熱側及冷卻側也支持響應特性各異的控制系統。
插入型
| 控制 輸出 |
輔助 輸出 點數 |
選項 | 型號 | 型號 | ||
|---|---|---|---|---|---|---|
| 加熱器斷線、 SSR故障 檢測功能 |
事件輸入 點數 |
通信 | 電源電壓 | 電源電壓 | ||
| AC100～240V | AC/DC24V | |||||
| 繼電器 輸出 |
E5CC-RW0AUM-000 | E5CC-RW0DUM-000 | ||||
| 1點 | E5CC-RW1AUM-000 | E5CC-RW1DUM-000 | ||||
| 2點 | E5CC-RW2AUM-000 | E5CC-RW2DUM-000 | ||||
| 電壓輸出 (SSR 驅動用) |
E5CC-QX0AUM-000 | E5CC-QX0DUM-000 | ||||
| 1點 | E5CC-QX1AUM-000 | E5CC-QX1DUM-000 | ||||
| 2點 | E5CC-QX2AUM-000 | E5CC-QX2DUM-000 | ||||
| 線性 電流 輸出 |
E5CC-CX0AUM-000 | E5CC-CX0DUM-000 | ||||
| 1點 | E5CC-CX1AUM-000 | E5CC-CX1DUM-000 | ||||
| 2點 | E5CC-CX2AUM-000 | E5CC-CX2DUM-000 | ||||
①控制輸出的分配
將輔助輸出作為控制輸出（冷卻側）使用。
②控制
進行PID控制時，請分別單獨設定加熱側PID和冷卻側PID。
加熱側及冷卻側也支持響應特性各異的控制系統。
| 型號 |
|---|
| E58-CIFQ2 |
| 型號 |
|---|
| E53-COV17 |
| E53-COV23 |
注：請注意， E53-COV10不能使用。
安裝后的外形尺寸請參閱樣本。
| 型號 |
|---|
| Y92S-P8 |
注：僅E5CC/E5CC-B的本體中附帶防水墊。
對于E5CC-U，即使安裝防水墊也無法防水。
| 孔徑 | 型號 |
|---|---|
| E54-CT1 | |
| E54-CT3 |
| 型號 |
|---|
| Y92F-45 |
注：請在面板加工為E5B□尺寸（72×72mm）時使用。
| 型號 |
|---|
| Y92A-48N |
| 型號 |
|---|
| Y92F-49 |
注：本體已附帶本安裝適配器。
| 型號 |
|---|
| Y92F-52 |
| 種類 | 型號 |
|---|---|
| 正面連接插座 | P2CF-11 |
| 正面連接插座 (指觸保護型) |
P2CF-11-E |
| 背面連接插座 | P3GA-11 |
| 背面連接插座用端子蓋 (指觸保護型) |
Y92A-48G |
| 種類 | 型號 |
|---|---|
| 硬質型前蓋 | Y92A-48H |
| 軟質型前蓋 | Y92A-48D |
| 型號 |
|---|
| EST2-2C-MV4 |
| 電源電壓 | 電源電壓A型：AC100～240V 50/60Hz 電源電壓D型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓 變化范圍 |
電源電壓的85～110% | |
| 消耗功率 | 選項-000型：5.2VA以下(AC100～240V)、3.1VA以下(AC24V) /1.6W以下(DC24V) 上述以外：6.5VA以下(AC100～240V)、4.1VA以下(AC24V) /2.3W以下(DC24V) |
|
| 傳感器輸入 | 溫度輸入 熱電偶 ：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 鉑電阻測溫體 ：Pt100、JPt100 非接觸溫度傳感器(ES1B)：10～70℃、60～120℃、115～165℃、140～260℃ 模擬量輸入 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V、 0～50mV(0～50mV僅E5CC-U可使用(2014年5月起生產)) |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上 (連接ES2-HB/THB時，請按1 ： 1連接使用) |
|
| 控制方式 | ON/OFF或2自由度PID (帶自動調諧) | |
| 控 制 輸 出 |
繼電器 輸出 |
E5CC/E5CC-B： 1a AC250V 3A (電阻負載)電氣壽命10萬次 ***小適用負載 5V 10mA (參考值) E5CC-U ： 1c AC250V 3A (電阻負載)電氣壽命10萬次 ***小適用負載 5V 10mA (參考值) |
| 電壓輸出 (SSR 驅動用) |
輸出電壓 DC12V±20% (PNP)***大負載電流 21mA、帶短路保護電路 | |
| 線性電流 輸出*2 |
DC4～20mA/DC0～20mA 負載500Ω以下 分辨率 約10,000 | |
| 輔 助 輸 出 |
點數 | E5CC ：2點或3點(取決于機型) E5CC-B ：2點 E5CC-U ：1點或2點(取決于機型) |
| 輸出 規格 |
繼電器輸出 1a AC250V、1輸出型： 3A (電阻負載)、 2輸出型：E5CC/E5CC-U 3A (電阻負載)、 E5CC-B 2A (電阻負載)、3輸出型: 2A (電阻負載) 電氣壽命10萬次 ***小適用負載 5V 10mA (參考值) |
|
| 事 件 輸 入 *1 |
點數 | E5CC: 2點或4點(取決于機型) E5CC-B: 2點(取決于機型) |
| 外部接點 輸入規格 |
有接點輸入時 ： ON ： 1kΩ以下 OFF ： 100kΩ以上 | |
| 無接點輸入時 ： ON ： 殘余電壓1.5V以下 OFF ： 漏電流0.1mA以下 | ||
| 流出電流 ： 約7mA (每個接點) | ||
| 傳 送 輸 出 *1 |
點數 | 1點(取決于機型：帶傳送輸出型) |
| 輸出規格 | 電流輸出 ： DC4～20mA 負載 ： 500Ω以下 分辨率 ： 約10,000 線性電壓輸出 ： DC1～5V 負載 ： 1kΩ以上 分辨率 ： 約10,000 |
|
| 設定方式 | 使用面板鍵進行數字設定 | |
| 遠程SP輸入 *1*2 |
電流輸入 ： DC4～20mA、 DC0～20mA (輸入阻抗150Ω以下) 電壓輸入 ： DC1～5V、DC0～5V、DC0～10V (輸入阻抗1MΩ以上) |
|
| 指示方式 | 11段數字顯示與單發光顯示 字符高度 PV ： 15.2mm、 SV ： 7.1mm |
|
| 多重SP功能 *3 |
***多存儲8個目標值(SP0～SP7)， 可通過事件輸入、按鍵操作 或串行通信進行選擇 |
|
| BANK切換 功能 |
無 | |
| 其他功能 | 手動輸出、 加熱冷卻控制、 回路斷線報警功能、 SP斜坡、 報警功能、 加熱器斷線檢測功能(包括SSR故障)、 40%AT、 100%AT、 操作量限制、 輸入數字濾波器、 自調諧、ROBUST調諧、PV輸入補償、運行/停止、保護、 開平方運算功能、 操作量變化限制、 簡易運算、 溫度狀態顯示功能、 簡易程序功能、 輸入移動平均、顯示亮度設定 |
|
| 使用環境溫度 | -10～+55℃ (不結冰、凝露) | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃ (不結冰、凝露) | |
| 高度 | 2,000m以下 | |
| 推薦保險絲 | T2A、AC250V 延時低熔斷容量 | |
| 設置環境 | II類過電壓、2級污染(EN/IEC/UL 61010-1) | |
＊1.E5CC-U不帶選項功能。請參閱型號標準 • 型號一覽。
＊2. E5CC-B不帶選項功能。請參閱型號標準。
＊3. 在E5CC-B上通過事件輸入進行選擇時，目標值***多為4個。
| 輸入類型 | 電流 | 電壓 | ||||
|---|---|---|---|---|---|---|
| 輸入規格 | ||||||
| 設定范圍 | 通過縮放，在以下任意范圍內使用 -1999～9999、 -199.9～999.9、 -19.99～99.99、 -1.999～9.999 |
|||||
| 設定值 | ||||||
* 僅E5CC-U可使用（2014年5月起生產）。
報警類別可從以下19種中按不同警報單獨進行設定。初始值為“2：上限”。（注）
作為輸出，分配到輔助輸出。而且，還可以指定ON延時、OFF延時（0～999s）。
注：對于帶加熱器斷線、SSR故障檢測功能的機型， “報警1”為“加熱器報警（HA） ”，出廠時不顯示“報警類別1”。
啟用報警1功能時，請通過輸出分配分配報警1。
| 設定值 | 報警類別 | 報警輸出功能 | 功能說明 | |
|---|---|---|---|---|
| 正報警值(X) | 負報警值(X) | |||
| 無報警功能 | 無報警功能。 | |||
| 上下限 *1 |  |
使用報警上限值(H)設定 相對于目標值(SP)的上方偏差， 使用報警下限值(L)設定 相對于目標值(SP)的下方偏差。 偏差外時ON。 |
||
| 2 (初始值) |
上限 |  |
 |
使用報警值(X)來設定 相對目標值(SP)的上方的偏差。 大于偏差時變?yōu)镺N。 |
| 下限 |  |
 |
使用報警值(X)來設定 相對目標值(SP)的下方的偏差。 小于偏差時變?yōu)镺N。 |
|
| 上下限范圍 *1 |  |
使用報警上限值(H)設定 相對于目標值(SP)的上方偏差， 使用報警下限值(L)設定 相對于目標值(SP)的下方偏差。 偏差內時變?yōu)镺N。 |
||
| 帶上下限待機 時序 *1 |
*5 |
“1：上下限”的報警動作 有待機時序。*6 |
||
| 帶上限待機 時序 |
|
|
“2：上限”的報警動作 有待機時序。*6 |
|
| 帶下限待機 時序 |
|
|
“3：下限”的報警動作 有待機時序。*6 |
|
| ***值上限 |  |
 |
無論目標值(SP)如何， 當前值(PV)大于報警值(X)時 報警ON。 |
|
| ***值下限 |  |
 |
無論目標值(SP)如何， 當前值(PV)小于報警值(X)時 報警ON。 |
|
| 帶***值上限 待機時序 |
|
|
“8：***值上限”的報警動作 有待機時序。*6 |
|
| 帶***值下限 待機時序 |
|
|
“9：***值下限”的報警動作 有待機時序。*6 |
|
| LBA (僅報警1類別) |
*7 | |||
| PV變化率報警 | *8 | |||
| SP***值上限 |  |
 |
目標值(SP)大于報警值(X)時 報警ON。 |
|
| SP***值下限 |  |
 |
目標值(SP)小于報警值(X)時 報警ON。 |
|
| MV***值上限 *9 |
 |
 |
操作量 (MV)大于報警值 (X)時 報警ON。 |
|
(加熱側操作量) |
(加熱側操作量) 始終ON |
|||
| MV***值下限 *9 |
 |
 |
操作量 (MV)小于報警值 (X)時 報警ON。 |
|
(冷卻側操作量) |
(冷卻側操作量) 始終ON |
|||
| RSP***值上限 *10 |
 |
 |
遠程SP (RSP)大于報警值(X)時 報警ON。 |
|
| RSP***值下限 *10 |
 |
 |
遠程SP (RSP)小于報警值(X)時 報警ON。 |
|
*1.設定值1、4、5可單獨設定報警類別中的上、下限值，使用L、H來表述。
*2.設定值：1 上下限報警
*3.設定值：4 上下限范圍
*4. 設定值：5 上下限待機帶時序報警
“*2”的上下限報警
• 情況1、2時，滯后在上限/下限重合時，始終OFF
• 情況3時，始終OFF
*5. 設定值：5 上下限待機帶時序報警，滯后在上限/下限重合時，始終OFF
*6.請參閱“E5□C 數字溫控器 用戶手冊”（Man.No.：H180-CN1-08）
“4-11項 報警滯后”中的“待機時序”。
*7. 請參閱“E5□C 數字溫控器 用戶手冊”（Man.No.：H180-CN1-08）
“5-11項 回路斷線報警”中的“回路斷線報警（LBA）”。
*8. 請參閱“E5□C 數字溫控器 用戶手冊”（Man.No.：H180-CN1-08）
“4-10項 輸出報警輸出”中的“●PV變化率報警”。
*9. 加熱冷卻控制時，MV ***值上限報警僅對加熱側操作量發揮作用；
MV***值下限報警僅對冷卻側操作量發揮作用。
*10.有遠程SP輸入時顯示。本地SP、遠程SP均可使用SP模式。遠程SP輸入僅E5CC對應。
| 指示精度 (環境溫度23℃) |
E5CC/E5CC-B 熱電偶 ： (指示值±0.3%或±1℃中的較大值) ±1位以下 *1 鉑電阻測溫體： (指示值±0.2%或±0.8℃中的較大值) ±1位以下 模擬量輸入 ： ±0.2%FS±1位以下 CT輸入 ： ±5%FS±1位以下 E5CC-U 熱電偶 ： (指示值±1%或±2℃中的較大值) ±1位以下*1 鉑電阻測溫體 ： (指示值±0.2%或±0.8℃中的較大值) ±1位以下 模擬量輸入 ： ±0.2%FS±1位以下 |
|
|---|---|---|
| 傳送輸出精度 | ±0.3%FS以下 | |
| 簡易傳送輸出精度 | ±0.3%FS以下 *2 | |
| 遠程SP輸入精度 | ±0.2%FS±1位以下 | |
| 溫度的影響 *3 | 熱電偶輸入(R、S、B、W、PLⅡ) ： (指示值±1%或±10℃中的較大值) ±1位以下 其它熱電偶輸入： (指示值±1%或±4℃中的較大值) ±1位以下 *4 鉑電阻測溫體輸入： (指示值±1%或±2℃中的較大值) ±1位以下 模擬量輸入 ： ±1%FS±1位以下 CT輸入 ： ±5%FS±1位以下 遠程SP輸入 ： ±1%FS±1位以下 |
|
| 電壓的影響 *3 | ||
| 電磁干擾的影響 ( 根據EN 61326-1) |
||
| 輸入采樣周期 | 50ms | |
| 靈敏度調節 | 溫度輸入：0.1～999.9℃或°F (0.1℃/°F單位) 模擬量輸入：0.01～99.99%FS (0.01%FS單位) |
|
| 比例帶(P) | 溫度輸入：0.1～999.9℃或°F (0.1℃/°F單位) 模擬量輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 積分時間( I ) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位) *5 | |
| 微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位) *5 | |
| 冷卻用比例帶( P ) | 溫度輸入：0.1～999.9℃或°F (0.1℃/°F單位) 模擬量輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 冷卻用積分時間( I ) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位) *5 | |
| 冷卻用微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位) *5 | |
| 控制周期 | 0.1、 0.2、 0.5、 1～99s (1s單位) | |
| 手動復位值 | 0.0～100.0% (0.1%單位) | |
| 報警設定范圍 | -1999～9999 (小數點位置取決于輸入類別) | |
| 信號源電阻的影響 | 熱電偶：0.1℃/Ω以下(100Ω以下)、鉑電阻測溫體：0.1℃/Ω以下(10Ω以下) | |
| 絕緣電阻 | 20MΩ以上(施加DC500V) | |
| 耐電壓 | AC3,000V 50或60Hz 1min (異極充電部端子) | |
| 振動 | 誤動作 | 10～55Hz 20m/s2 3軸方向 10min |
| 耐久 | 10～55Hz 20m/s2 3軸方向 2h | |
| 沖擊 | 誤動作 | 100m/s2 3軸方向 各3次 |
| 耐久 | 300m/s2 3軸方向 各3次 | |
| 重量 | E5CC/E5CC-B ： 本體: 約120g 適配器: 約10g E5CC-U ： 本體 ： 約100g 適配器 ： 約10g |
|
| 保護構造 | E5CC/E5CC-B ： 正面 ： IP66、 后蓋 ： IP20、 端子部 ： IP00 E5CC-U ： 正面 ： IP50、 后蓋 ： IP20、 端子部 ： IP00 |
|
| 存儲器保護 | 非易失性存儲器(寫入次數 ： 100萬次) | |
| 設定工具 | E5CC：CX-Thermo Ver.4.5以上 E5CC-B：CX-Thermo Ver.4.65以上 E5CC-U：CX-Thermo Ver.4.61以上 |
|
| 設定工具用端口 | E5CC/E5CC-B/E5CC-U的頂面 ： 使用USB-串行轉換電纜 E58-CIFQ2，與計算機的USB端口相連 *6 | |
| 標準 | 認證標準 | cULus ： UL 61010-1/CSA C22.2 No.61010-1 *7、 KOSHA (S標記)認證(僅部分型號) *8、 韓國無線電法(無線電法：KC標記)(僅部分型號) *8、 勞埃德標準 *9 |
| 適用標準 | EN 61010-1 (IEC 61010-1) | |
| EMC指令 | EMI EN 61326-1 *10 放射妨害電場強度EN 55011 Group1 classA 雜音端子電壓EN 55011 Group1 classA EMS EN 61326-1 *10 靜電放電抗擾性EN 61000-4-2 射頻電磁場輻射抗擾性EN 61000-4-3 脈沖群抗擾性EN 61000-4-4 傳導性干擾波抑制能力EN 61000-4-6 浪涌抑制能力EN 61000-4-5 電壓陷落/斷電抑制能力EN 61000-4-11 |
|
＊1. K（－200～1300℃）、T、N的－100℃以下和U、L為±2℃±1位以下。B的400℃以下無規定。
B的400～800℃:±3℃以下。R、S的200℃以下：±3℃±1位以下。
W：（±0.3％PV或±3℃的較大值）±1位以下。
PLⅡ：（±0.3％PV或±2℃的較大值）±1位以下。
＊2.但，0～20mA輸出規格的0～4mA之間為±1％FS以下。
＊3. 條件：環境溫度：-10℃～23℃～55℃ 電壓范圍：額定電壓的-15～+10%
＊4. K傳感器的－100℃以下為±10℃以內。
＊5. 單位因“積分/微分時間單位”的設定而異。
＊6.外部串行通信（RS-485）與USB-串行轉換電纜通信可同時使用。
＊7. E5CC-U（插入型）只有在使用歐姆龍制插座（P2CF-11/P2CF-11-E）時才符合UL Listing標準。
（P3GA-11未取得UL Listing認證，敬請注意。）
＊8. 支持型號請參閱本公司網站（www.fa.omron.com.cn）中的“標準認證/符合”。
＊9. 關于對勞埃德標準的適用，請參閱樣本“關于對船舶標準的適用”。
＊10. 工業用電磁環境（EN/ IEC 61326-1 第2表）
| 支持操作系統 | Windows XP/Vista/7/8/10 *1 |
|---|---|
| 支持軟件 | CX-Thermo Ver.4.5以上 (E5CC-U: Ver.4.61以上 E5CC-B: Ver.4.65以上) |
| 支持機型 | E5□C-T系列、E5□C系列、 E5CB系列 |
| USB I/F標準 | 符合USB Specification 2.0 |
| DTE速度 | 38400bps |
| 連接器規格 | 計算機側 ：USB (A型 插頭) 溫控器側 ： 專用串行連接器 |
| 電源 | 總線電源(由USB主控制器供電) *2 |
| 電源電壓 | DC5V |
| 消耗電流 | ***大450mA |
| 輸出電壓 | DC4.7±0.2V (由USB-串行轉換電纜向溫控器供電) |
| 輸出電流 | ***大250mA (由USB-串行轉換電纜向溫控器供電) |
| 使用環境溫度 | 0～+55℃ (不結冰、凝露) |
| 使用環境濕度 | 相對濕度10～80% |
| 保存溫度 | -20～+60℃ (不結冰、凝露) |
| 保存濕度 | 相對濕度10～80% |
| 高度 | 2,000m以下 |
| 重量 | 約120g |
| 傳送線路連接 | RS-485 ： 多點 |
|---|---|
| 通信方式 | RS-485 (2線式半雙工) |
| 同步方式 | 起停同步 |
| 協議 | CompoWay/F、 Modbus |
| 通信速度* | 9600、19200、38400、57600bps |
| 傳送代碼 | ASCII |
| 數據位長度 * | 7、8位 |
| 停止位長* | 1、2位 |
| 錯誤檢測 | 垂直奇偶校驗(無、偶數、奇數) BCC (塊校驗字符) CompoWay/F時 CRC-16 Modbus時 |
| 流量控制 | 無 |
| 接口 | RS-485 |
| 重試功能 | 無 |
| 通信緩存 | 217字節 |
| 通信響應 發送等待時間 |
0～99ms 初始值 ： 20ms |
* 通信速度、數據位長、停止位長、垂直奇偶校驗的設定可通過“通信設定菜單”分別單獨設定。
| 無程序 通信功能 *1 |
通過PLC的內存讀寫或運行/停止E5[]C的參數的功能。 E5□C自動與PLC通信，因此無需創建通信程序。 可連接臺數：***多32臺(FX系列***多為16臺) 適用PLC： 歐姆龍制PLC CS、CJ、CP系列 三菱電機制PLC MELSEC Q系列、L系列、 FX系列(支持FX2、FX3 (FX1S除外)) 基恩士公司制PLC KEYENCE KV系列 |
|---|---|
| 組合通信 功能 *1 |
在所連接的溫控器之間，可通過設定為主站的溫控器將目標值和RUN/STOP指示傳送到從站上。 可對目標值設定梯度和偏置。可連接臺數：***多32臺(含主站。) |
| 復制功能 *2 | 在所連接的溫控器之間，可通過設定為主站的溫控器將設定參數復制到從站上。 |
MELSEC是三菱電機株式會社的注冊商標。
KEYENCE是株式會社基恩士的注冊商標。
＊1. 支持Ver.1.1以上的本體版本，F(xiàn)X系列、KV系列支持Ver.2.1以上的本體版本
＊2. 支持無程序通信功能和組合通信功能。
| 耐電壓 | AC1,000V (1min) |
|---|---|
| 耐振動 | 50Hz、 98m/s2 |
| 重量 | 約11.5g (E54-CT1)、約50g (E54-CT3) |
| 附件 (僅E54-CT3) |
觸頭(2個) 插頭(2個) |
| CT輸入(加熱器電流檢測用) | 單相加熱器用檢測功能型 ： 1點 單相或三相加熱器用檢測功能型： 2點 |
|---|---|
| ***大加熱器電流 | AC50A |
| 輸入電流值 指示精度 |
±5%FS±1位以下 |
| 加熱器斷線報警 設定范圍 *1 |
0.1～49.9A (0.1A單位) 檢測***小ON時間 ： 100ms *3 |
| SSR故障報警 設定范圍 *2 |
0.1～49.9A (0.1A單位) 檢測***小OFF時間 ： 100ms *4 |
＊1.測量控制輸出ON 時的加熱器電流，若小于設定值（加熱器斷線檢測電流值），加熱器斷線報警輸出為ON。
＊2. 測量控制輸出OFF時的加熱器電流，若大于設定值（SSR故障檢測電流值），SSR故障報警輸出為ON。
＊3. 控制周期為0.1s、0.2s時，該時間為30ms
＊4.控制周期為0.1s、0.2s時，該時間為35ms
注1. 端子的用途因機型而異。
2. 請勿連接至帶灰色陰影的端子。
3. 為了符合EMC標準，使用時傳感器的長度請控制在30m以內。
請注意，使用時如果超過30m，則不符合EMC標準。
4. 對于要連接的壓接端子，請使用M3。
注1. 端子的用途因機型而異。
2. 請勿連接至帶灰色陰影的端子。
3. 為了符合EMC標準，使用時傳感器的長度請控制在30m以內。
請注意，使用時如果超過30m，則不符合EMC標準。
4. 對于要連接的壓接端子，請使用M3.5。
（單位：mm）
設定工具用端口位于本產品的頂面。
使用設定工具時，用于連接計算機與溫控器。
連接時，需要專用的USB-串行轉換電纜（E58-CIFQ2）。
詳細的連接方法請參閱USB-串行轉換電纜的使用說明書。
注：請勿在連接USB-串行轉換電纜的狀態下使用本產品。
• 安裝面板的厚度為1～5mm。
• 請注意，上下方向無法緊密安裝。（請保持安裝間隔）
• 若需要防水，安裝時請向本體插入防水墊。
• 安裝使用多臺溫控器時，請避免使溫控器的環境溫度超過規格值。
• 組合使用Y92A-48N和USB-串行轉換電纜時，請將控制柜的厚度控制在1～3mm以內。
設定工具用端口位于本產品的頂面。
使用設定工具時，用于連接計算機與溫控器。
連接時，需要專用的USB-串行轉換電纜（E58-CIFQ2）。
詳細的連接方法請參閱USB-串行轉換電纜的使用說明書。
注：請勿在連接USB-串行轉換電纜的狀態下使用本產品。
安裝面板的厚度為1～5mm。
請注意，上下方向無法緊密安裝。（請保持安裝間隔）
安裝使用多臺溫控器時，請避免使溫控器的環境溫度超過規格值。
組合使用Y92A-48N和USB-串行轉換電纜時，請將控制柜的厚度控制在1～3mm以內。
注：通過在背面連接插座（P3GA-11）的安裝、使用，實現指觸保護。
E5CC/E5CC-B與產品隨附。
E5CC/E5CC-B與產品隨附。
防水墊遺失、損壞時，請另行訂購。
E5CC/E5CC-B使用防水墊時，保護構造為IP66。（為確保達到IP66的防水等級，防水墊會因使用環境發生老化、收縮或硬化，因此建議定期更換。定期更換時期因使用環境而異。請用戶自行確認。大致以3年以下為更換標準。）
此外，對于E5CC-U，即使安裝防水墊也無法防水。
加熱器***大連續電流：50A （50/60Hz）
匝數：400±2匝
繞線電阻：18±2Ω
加熱器***大連續電流：120A（50/60Hz）
（但是，歐姆龍溫控器的連續***高加熱器電流值為50A。）
匝數：400±2匝
繞線電阻：8±0.8Ω
注1.請在面板加工為E5B□尺寸（72×72mm）時使用。
2. 適配器的顏色為黑色。
3. 使用Y92F-45時，無法使用USB-串行轉換電纜 E58-CIFQ2。
通過USB-串行轉換電纜進行設定時，請在安裝面板前進行設定。
4.無法組合使用本體隨附的Y92F-49。
注1：不能與端子蓋并用。
請拆下端子蓋后再使用。
注2：不能用于E5CC-B。
用于將E5CC安裝到DIN導軌上的適配器。
無需用于柜內安裝的鈑金和用于后裝的柜表面孔加工。
產品隨附。
遺失、損壞時，請另行訂購。
注：無法在安裝了防水墊的狀態下使用。
軟質型前蓋。
可在裝有罩蓋的狀態下操作產品。
硬質型前蓋。
請用于防止誤操作等。
注1. 還提供防指觸型（P2CF-11-E）。
2. 無法組合使用P2CF-11 （P2CF-11-E）和Y92F-45。
注1. 其它型號的插座會影響精度，因此請勿使用。
2. 還提供指觸保護用端子蓋（Y92A-48G）。
3. 無法組合使用P3GA-11和Y92F-45。
更多詳情咨詢：歐姆龍工業自動化服務商
品類齊全
省心省力，一站購齊
一對一客服
選型詢價，快速響應
貨期保障
多倉直發，貨期無憂
正品貨源
正品保障，誠信服務
