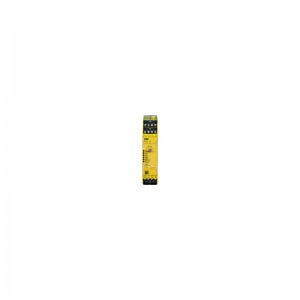

PNOZ s9 C 24VDC 3 n/o 1 n/c t

產品物料號: 751109

PNOZsigma安全繼電器（獨立式），輸入：可以采用單通道 接線，輸出：3 N/O, 1 N/C, (t = 0.04 - 300 s), UB = 24 V DC，寬度：17.5 mm，可插拔彈簧夾持端子，觸點塊和 定時器繼電器用于觸點擴展，連接到 安全相關控制元件，或用于安全 計時功能（上電，回退，脈沖），涂層版本。

技術數據

電氣數據

供電電壓 (V)	24  V
電源電壓類型U1	DC
功率消耗DC	2

繼電器輸出

繼電器輔助觸點數量	1
使用類別AC/DC1標準	EN 60947-4-1
AC1安全控制電壓	240
AC1安全控制***大電流	6
DC1安全控制電壓	24
DC1安全控制***大電流	6
使用類別AC15/DC13標準	EN 60947-5-1
AC15安全控制電壓	230
AC15安全控制***大電流	5
DC13安全控制電壓	24
安全觸點：AC，符合UL標準	240 V AC G.U. (same polarity)
繼電器觸點材料	AgCuNi
繼電器的其他觸點規格	+ 0,2 µm Au

環境數據

設備可使用的氣候適宜性標準	EN 60068-2-78
以攝氏度一表示的環境溫度	-10 - 55  °C
濕度額定值	93 % r.h.40 °C
允許/不允許凝結	不允許
EMC 達到標準 ...	EN 60947-5-1   EN 61000-6-2   EN 61000-6-4   EN 61326-3-1
振動測試所依據的標準	EN 60068-2-6
應遵守的間隙與爬電距離標準	EN 60947-1
過電壓等級	III
間隙與爬電距離污染程度規范	2
保護類型，安裝	IP54
保護類型，機殼	IP40
端子保護類型	IP20

時代

可選次數	0.8   0.7   0.4   0.3   0.2   15   2.5   1.5   25   35   0.5   0.6   7   6   3   5   4   210   150   0.1   0.04   8   90   80   60   50   20   30   40   16   1   2   70   100   120   140   200   300   160   180   3.5   14   240   12   10
Tv的允許公差	+/-1 % + +/-20 ms
重復精度	+/-1 % + +/-20 ms
出現錯誤時的允許公差	+/-15 % + +/-20 ms
***短延遲時間的計算公式	tv - 15 % - 20 ms
***長延遲時間的計算公式	tv + 15 % + 20 ms

機械數據

安裝位置	beliebig
殼體材料下部	PC
外殼材料前板	PC
外殼上面部分材質	PC
連接端子	Federkraftklemme
端子樣式	steckbar
高度尺寸	100  mm
寬度尺寸	17.5  mm
深度尺寸	120  mm
凈重	175  g
總重	185  g
