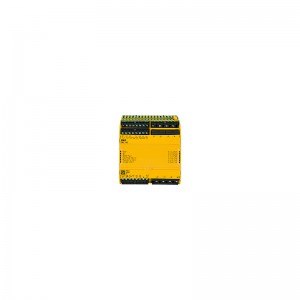

PNOZsigma電壓
監控繼電器，***高可達PL e和SIL Cl 3，UB = 100 - 240 V AC/DC ，輸出：3 N/O，1 N/C，6個附加裝置， 寬度：90 mm插入式彈簧接線端子，可擴展PNOZsigma 觸點。
技術數據
電氣數據
| U1的用途 |
Device Supply |
| 供電電壓 (V) |
100 - 240 V |
| 電源電壓類型U1 |
AC/DC |
| 功率消耗AC |
10.5 |
| 功率消耗DC |
8 |
測量電路
輸入
半導體輸出
| 半導體輸出數量 |
6 |
| 外部電源電壓的允許公差DC 半導體 |
-20 %/+20 % |
半導體輸出（標準
| 與安全無關的半導體輸出的電隔離 |
ja |
| 非安全相關半導體輸出的短路保護 |
ja |
| 在 "1 "信號期間，非安全相關的半導體輸出上不存在的電壓 |
UB - 2,5 V DC bei 0,05 A |
繼電器輸出
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| AC1安全控制電壓 |
250 |
| AC1安全控制***大電流 |
6 |
| DC1安全控制電壓 |
24 |
| DC1安全控制***大電流 |
6 |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| AC15安全控制電壓 |
230 |
| AC15安全控制***大電流 |
3 |
| DC13安全控制電壓 |
24 |
| 安全觸點：AC，符合UL標準 |
250 V AC G.U. (same polarity) |
| 安全觸點：導向器負載 |
R300, B300 for NO contact only |
| 繼電器觸點材料 |
AgCuNi |
| 繼電器的其他觸點規格 |
+ 0,2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-2
EN 60068-2-1
EN 60068-2-78
EN 60068-2-14 |
| 以攝氏度一表示的環境溫度 |
-10 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60255-26
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60255-21-1 |
| 振動測試嚴重性等級 |
Klasse 1 |
| 沖擊應力測試嚴重性等級 |
Klasse 1 |
| 地震達到標準 1 |
EN 60255-21-3 |
| 地震測試嚴重性等級 |
Klasse 0 |
| 連續沖擊測試嚴重性等級 |
Klasse 1 |
| 應遵守的間隙與爬電距離標準 |
EN 60255-27 |
| 過電壓等級 |
III |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
IP54 |
| 保護類型，機殼 |
IP20 |
| 端子保護類型 |
IP20 |
機械數據
| 安裝位置 |
beliebig |
| 殼體材料下部 |
PC |
| 外殼材料前板 |
PC |
| 外殼上面部分材質 |
PC |
| 連接端子 |
Federkraftklemme |
| 端子樣式 |
steckbar |
| 高度尺寸 |
98 mm |
| 寬度尺寸 |
90 mm |
| 深度尺寸 |
120 mm |
| 凈重 |
655 g |
| 總重 |
665 g |
