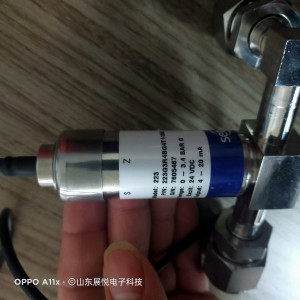

Setra223 型超高純壓力變送器專為要求嚴苛的特殊氣體監控應用而設計，可滿足這類應用在不損害結構完整性、純度和性能方面的要求。應用于·高純度氣體輸送系統·半導體過程工具·制藥和生物技術過程·氣柜

　　常用型號：223G1R7BG4T1106J 223G1R7BGAA1106J 223G3R4BG4T1106J 223G007BG4T1106J 223G007BGAA1106J 2200BG1F50223EA， 223G100PCAA11B1F 223G3R4BGAA1106J

　　特性·316 L VIM/VAR 不銹鋼·表面拋光度 7 Ra·VCR 接頭·1×10-9 級別的氨滲漏實驗·額定破裂壓高·易于吹掃·符合 CE 和 RoHS標準要求

　　·獲得不易燃認證，適用于潛在危險區域■泄露率低■ VCR接頭■ 易于吹掃的小腔室■ 200PSI/250PSI/3000PSI。

　　223 型壓力變送器帶有易于吹掃的小型流線式傳感器腔室。該傳感器擁有優異的機械穩定性和熱穩定性，尤其不會受到氣流導致的溫度瞬變的影響。感應元件與壓力接口

　　相互隔離，幾乎完全消除了扭矩效應。223 型壓力變送器優異的機械穩定性和熱穩定性主要源自Setra 磚利的可變電容技術的使用。該傳感器整體設計非常簡單，采用VIM/VAR316L 不銹鋼制造，且表面鈍化拋光至 5 Ra（大 7 Ra），確保表面平整且耐化學腐蝕 ；絕緣電極板固定在傳感器隔膜的中心，與傳感器本體構成可

　　變電容。當壓力增大或減小時，電容值也相應變化。傳感器會檢測到電容變化，并通過 Setra獨特的集成電路將其轉換為線性模擬信號。 223 型壓力變送器還可選擇多種不

　　同管徑，并提供優的端面密封接口。堅固耐用的結構可確保無故障安裝，并對系統扭力和焊接效應有高耐受性，讓用戶安裝時無后顧之憂。223 型變送器能夠耐受高達 85℃的高溫，且在高溫下能正常標定。每個傳感器都采用質譜儀進行了 1 x10-9 級別的氦滲漏試驗。超高純系列產品基于 Setra 成熟的電容傳感技術制造，能

　　提供幾乎不受 EMI/RFI干擾的高精度、穩定的電壓或電流輸出信號。在制造和裝配完成后， Setra超高純壓力變送器還要接受去離子水沖洗、高純熱氮氣吹掃、烘干、雙層包裝、氮氣充注和密封等處理，后才發貨。

　　223型的技術規格
