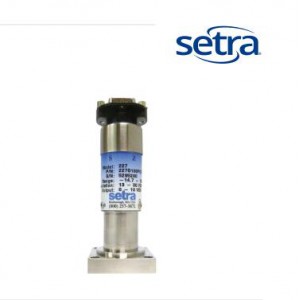

Setra西特227表壓復合壓絕壓超高純壓力傳感器
227G025PAE51106J,227G050PAE51106J,227G100PAE51106J,227G150PAE51106J
227G250PAE51106J,227G1000PAE51106J,227G3000PAE51106J,227G1R7BAE51106J
227G3R4BAE51106J,227G007BAE51106J,227G1017BAE51106J,227G035BAE51106J
227G070BAE51106J,227G2500BAE51106J,227GZ01PCE51106J,227GZ02PCE51106J
227GZ03PCE51106J,227GZ05PCE51106J,227G10CTAE51106J,227G20CTAE51106J
227G025PAE51106F,227G050PAE51106F,227G100PAE51106F,227G150PAE51106F
227G250PAE51106F,227G1000PAE51106F,227G3000PAE51106F,227G1R7BAE51106F
227G3R4BAE51106F,227G007BAE51106F,227G1017BAE51106F,227G035BAE51106F
227G070BAE51106F,227G2500BAE51106F,227GZ01PCE51106F,227GZ02PCE51106F
227GZ03PCE51106F,227GZ05PCE51106F,227G10CTAE51106F,227G20CTAE51106F
Setra 227 型壓力變送器專為高密度的模塊式 “Block” 氣體棒和面板設計，能夠滿足如今 300 mm 工具的要求。該型號占用空間僅 11/8″，能節省寶貴的空間 ；結構堅固，是
要求長期穩定性、高精度和適合在惡劣環境使用的壓力測量應用于·高純度氣體輸送系統半導體過程工具的理想選擇。
與其他采用大體積封頭腔室的產品不同， Setra 227 型壓力變送器采用了易于吹掃的小型傳感器腔室設計。所有接液部件均采用 VIM/VAR 316L 不銹鋼制造，且表面鈍化拋
光至 5 Ra（大 7 Ra），確保表面平整且耐化學腐蝕，實現無污染氣體輸送。227 型壓力變送器可選 5 VDC、 10 VDC 或 4-20mA 三種輸出類型，精度達 ±0.25% FS 或 1.0% 讀數。該型號可選符合工業標準的 11/8″帶 C 型或 W 型密封的朝下安裝的壓力接口，另外還可使用多芯電纜、 4 針卡口接頭和 9 針或 15 針
D-sub 接頭進行電氣連接。與 328 型 11/8″旋轉顯示屏配合使用時， 227 型可實現理想的壓力測量和顯示。零點和量程調整裝置位于旋轉保護罩下方的側面。用戶還
可選擇絕壓、表壓或復合壓測量范圍。
高性價比227 型壓力變送器采用 Setra 磚利的可變電容技術，配有316L 不銹鋼隔膜和絕緣電極板。絕緣電極板與傳感器本地構成可變電容。當氣體壓力提升時，隔膜會變得略圓，使電容減小。傳感器將檢測到電容變化，并基于磚利的電荷平衡原理，通過 Setra **的定制集成電路將其轉換為高精度的線性直流電信號。Setra 所有的超高純系列產品都基于 Setra 成熟的電容傳感技術制造，能提供幾乎不受 EMI/RFI 干擾的高精度、穩定的電壓或電流輸出信號。
表壓、復合壓、絕壓可選PSI或BAR量程可選
Setra 的227型傳感器專用于當今的300mm工具所要求的高密度、模塊式block氣體棒和面板。227型1-1/8"的占地面積優化了有價值的空間，其堅固的設計使其非常適合那些要求長期穩定性、高精度和對惡劣環境格外不敏感的壓力測量應用。
與其它具有較大死端空泡體積的設計不同，227型具有一個方便洗滌的小排量傳感器艙。所有濕潤部件均為**VAR316LSS材料，電解拋光至5Ra（10
max.）的終飾。每一個傳感器都經質譜儀進行過高達1x10-9atm.cc/sec的氦滲漏試驗�？蛇x擇5VDC、10VDC或4-20mA輸出，227型可提供±0.25%全量程或±1.0%的讀數精度。227型配備了一個節省空間的11/8"C型密封件下安裝接口底座，并可選擇多芯電纜、4針bayonet連接器和一個9針或15針D型連接器用于電氣終端。加上327型的1-1/8"可旋轉顯示器，該產品包達到了壓力測量及顯示的Ji致。該**設計包括在旋轉保護蓋下面的側接近至零點及范圍調節，可選擇絕隊壓、表壓或復合壓。
Setra 獲専利的可變電容傳感器的特點在于一個316L不銹鋼膜片和一個絕緣電Ji板。在傳感器主體和電Ji板之間形成一個可變電容器。壓力的增加致使膜片略微變圓，從而增加了電容。通過Setra **的定制集成電路檢測電容值的變化，并利用獲専利的電荷平衡原理將其轉換成高度**的線性DC電信號。
etra 的整個超高純系列均基于Setra 的被廣泛認可的電容傳感技術，高度**和
穩定的電壓或電流輸出信號基本上可抑制電磁干擾/射頻干擾（EMI/RFI）。
