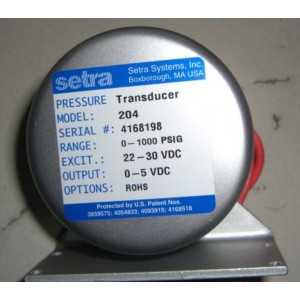

Setra西特204D高精度差壓傳感器 0~25 psid 到0-10000 psid 0~ 到± 10psid到 0~±5000psid正壓 ；液體 ；參考壓力 ；干燥的非腐蝕性氣體 ▲Model204D 是為測量與 17-4PH不銹鋼相容的液體

　　和氣體壓力而設計的高精度差壓傳感器，具有高驅動輸出信號，良好的穩定性和快速動態響應等特性 ；是應用于工業，實驗室，航空航天應用通用高精度壓。測量·科研試驗及測量·真空系統·功率計·工程測試單元等眾多領域需要高精度測量的理想產品。

　　Model 204D 可以對由環境溫度變化產生的零點漂移和滿

　　程漂移進行溫度補償。

　　Setra 204D**的輸出電路可以提供高驅動直流信號輸出，而不需要另外附加信號調節器。Setra的磚利技術 - 可變電容傳感技術使其結構設計極為簡潔，一片 17-4PH不銹鋼壓力敏感元件和一個絕緣電極組成了一個可變電容。隨著壓力增加，電容減少。 Setra**的電路檢測電容的變化并將其轉換成直流信號。

　　特性·預熱快·輸出 5VDC或者 ±2.5VDC·0.02%FS非可重復性·0.08%FS滯后·0.07%FS 非線性·溫度影響小·輸出噪聲低·快速響應時間小于 1 毫秒·不銹鋼敏感元件·靜壓影響小

Setra 204D西特204D差壓傳感器的性能參數

　　精度±0.11%FS/±0.22%FS/±0.14%FS

　　非線性±0.07%FS/±0.20%FS/±0.10%FS

　　遲滯0.08%FS/0.08%FS/0.10%FS

　　非重復性0.02%FS/0.02%FS/0.02%FS

　　加速度影響<0.05psig(僅對壓力端口軸方向)

　　預熱漂移0.5%(總);恒溫下5分鐘后的剩余漂移為0.1%

　　靜壓影響零點漂移±0.1%FS/100psig(參考壓力)

　　FS壓力引起的體積增加5x10-5立方英尺

Setra 204D西特204D的溫度影響

　　補償范圍-1～+65℃(+30～+150℉)

　　零點漂移0.09%FS/50℃(1.0%FS/100℉)

　　量程漂移0.09%FS/50℃(1.0%FS/100℉)

　　環境參數

　　工作溫度-18～79℃(0～175℉)

　　存儲溫度-55～121℃(-65～250℉)

　　振動2g(5～500HZ)

　　加速度10g

　　沖擊50g

電壓輸出Model204D西特SETRA 差壓傳感器

　　電路4線(+Exc,-Exc,+Out,-Out)

　　激勵電壓22-30VDC,誤接線保護

　　輸出0-5VDC***(單量程),±2.5VDC***(雙量程)

　　輸出阻抗10Ω

　　輸出噪聲<100微伏均方根值(0－10KHZ)

　　零點調整殼體內調節或外部遠程調節(客戶提供10KΩ電位計接到傳感器電纜的遠程零接線端)

　　量程調整殼體內可調或外部遠程調節(特選642)

　　電流損耗10mA(0.25W)

Setra 204D西特204D的物理參數

　　電氣連接2英尺多芯電纜

　　正壓接口1/4"-18NPT內螺紋

　　參考壓接口1/8"-27NPT內螺紋

　　重量(約)10盎司

　　壓力介質

　　正壓與17-4PH不銹鋼相容的氣體或液體

　　參考壓力干燥潔凈的空氣或非腐蝕性氣體
