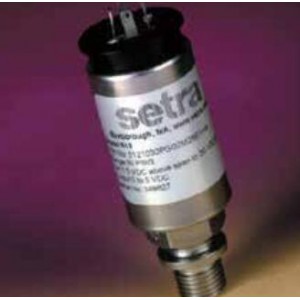

Model 512 能夠工作在苛刻的工業環境中承受壓力尖峰、沖擊和振動。

CVD 應變儀設計可以防止產品的早期失效并且不受熱沖擊和壓力循環的影響，典型應用● 通用型● 工程機械車輛● 工業 OEM 設備● 液壓系統● 泵和壓縮機● 工業電機● 加工系統等行業中

特點

■ 超穩定性消除修理時間

■ 抗壓力尖峰

■ ±0.5F.S 精度

■ IP65 和 IP67 防護等級

■ 高沖擊阻抗

■ 符合 CE 標準

這種技術的穩定性保證了傳感器的可靠性，并保證年漂移小于 0.2%。該產品的耐壓可達 4 倍的滿量程，所帶來的零點漂移小于 1%。Model 512 型傳感器具有 0.5%F.S 精度，溫度補償范圍為 -20℃ ~80℃（-5oF~180oF），量程從 -14.7PSI~6000PSI 表壓和復合壓可選。

Model 512 的模塊化設計使其幾乎可以選擇任何壓力下的任何輸出方式，多樣的壓力和電氣

連接，使得客戶在 OEM 使用有更多的選擇余地。

根據不同的電氣連接配以 Model 512 由 316 不銹鋼 /17-4PH 不銹鋼構成的外殼，產品可以通

過 IP65 或 IP67 認證。

整個接液部件是由耐腐蝕的 17-4PH 不銹鋼構成，使其能夠在腐蝕性介質中使用。

工作原理

使用已經充分驗證的惠斯通電橋原理，一個通過等離子化學氣相沉積（CVD）在不銹鋼襯底

上的硅和氧化硅的薄層敏感元件構成一個非常靈敏***的多晶硅應變儀。應變儀的各元件在

原子級被焊接在一起，保證了連接的強度和完整性，它超越了早期用粘接劑構成的應變儀壓

力敏感元件。一個專用的 ASIC 電路完成信號的放大和溫度補償，這種技術向用戶提供了靈

活的輸出和壓力范圍配置、設置零點和滿程公差，并保證了產品的互換性。

Model 512 性能規范

性能參數

精度 RSS*（常溫下） ±0.5%F.S

溫度影響 **

補償范圍 -20~80℃（-5~180oF）

零點漂移 %F.S/100oF（50oC） <±1.0（2.0）

滿程漂移 %F.S/100oF（50oC） <±1.0（2.0）

響應時間 0.5ms

長期穩定性 0.2%F.S/ 年

耐壓 4×F.S ；（<1% 零點漂移）

破裂壓力 >35×F.S≤4bar （60psi）

>20×F.S≤40bar （600psi）

>5×F.S≤400bar （6000psi）

* 精度為非線性、遲帶、非重復性的方和根值

* 產品在 21℃下進行標定，大溫度誤差從此數據而來

物理參數

殼體 316 不銹鋼， 17-4PH 不銹鋼

認證等級 對于電氣編碼 E1， N1， IP65

對于電氣編碼 NA， IP67

接液部件 17-4PH 不銹鋼

物理參數（連接部分）

電氣連接 4 針 MINI DIN 插頭

IP67 防雨密封電纜（長 3ft）

IP65 電纜

壓力接口 見訂貨指南

重量 100g （3.5 盎司）
