一、產品簡介及用途：

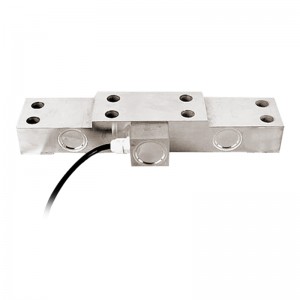

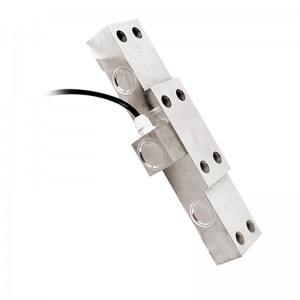

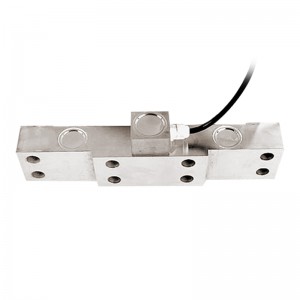

LCZ-113A傳感器為平板式雙剪切梁結構，外形高度低，安裝使用方便。過載能力強，受力狀態穩定，橫向干擾小，可獲得較高的測量精度。適用于起重、水利等各種行業中軸承座下的張力測試及控制系統。
二、產品結構與外形尺寸：
| 量 程 |
L |
L1 |
L2 |
L3 |
W |
W1 |
W2 |
4-ΦA |
4-ΦB |
4-ΦC |
| 1.5t |
350 |
152 |
100 |
310 |
75 |
38 |
40 |
Φ17 |
Φ17 |
Φ27x22 |
| 2.5t |
410 |
182 |
130 |
355 |
100 |
50 |
60 |
Φ21 |
Φ17 |
Φ27x22 |
| 4~10t |
410 |
212 |
160 |
355 |
100 |
50 |
60 |
Φ21 |
Φ17 |
Φ27x22 |
| 15~20t |
520 |
219 |
150 |
440 |
145 |
100 |
100 |
Φ26 |
Φ26 |
Φ39x32 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
1.5t~20t |
輸出電阻 |
700±5Ω |
| 輸出靈敏度 |
1.0~1.5±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.1~±0.3%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.1%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.1%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.05%F.S. |
防護等級 |
IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
750±30Ω |
|
|
