setra西特141線性加速度傳感器141A008G 1411150AB2S02GN

美國西特141A/141B線性加速度計

常用型號：141A008G, 1411150AB2S02GN,141ABBT0GN

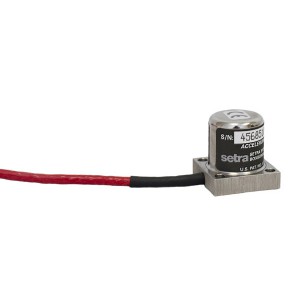

美國西特SETRA 141A/141B線性加速度計，可以用在地震實驗試中，世界蕞大的地震模擬實驗室，中國同濟大學，中國地震研究所就大量使用這一款產品。Model141線性加速度計，當感受到加速度（靜態～3000Hz）時，它輸出與之成比例的瞬間的高輸出直流信號。美國西特SETRA 線性加速度計141

Model141加速度計將Setra Ji堅固的電容式敏感元件和微型電子線路***的結合起來，使它具有的過載能力，采用空氣阻尼不僅使其具有更好的動態響應，而且其隨溫度的變化僅為蕞佳液體阻尼的十分之一。Model141與傳統的應變式加速度計信號相兼容，使用標定電阻可以獲得任意點至滿量程的標定信號。Model141的不銹鋼殼體采用“o”型環密封，它還具有一個平面基座，因而對安裝應力Ji不敏感。橫向加速度影響很低是Model141的另外一個特點，外部易更換的電纜接頭簡化了安裝與維修。

美國西特SETRA 線性加速度計141A/141B介紹

◆優良的靜態和動態響應

◆氣體阻尼(0.7)對溫度不敏感

◆高輸出信號

◆高過載能力(2000g靜態)

對橫向加速度不敏感 （0.011G/G）

● 使用標定電阻可獲得任意點的標定信號

● 更換方便的電纜接頭

● 結構緊湊、 重量輕

● EMI 濾波器 （特選）

Model 141 性能規范

對于每種量程的產品，其非線性如下表 ：

（非線性以 %FS 表示，蕞佳擬和直線）

（標稱值）

標稱范圍 非線性 固有頻率 平坦響應

±1% (標稱值) （±3db） 0Hz~

±2g ±2g 300Hz 200Hz

±4g ±4g 440Hz 260Hz

±8g ±8g 570Hz 300Hz

±15g ±15g 840Hz 400Hz

±30g ±30g 1200Hz 700Hz

±60g ±60g 1560Hz 1000Hz

±150g ±150g 2600Hz 1600Hz

±600g ±600g 5000Hz 3000Hz

其它參數

非線性 ±1.0%FS（蕞佳擬合直線法）

遲滯、 0.1%FS

非重復性 0.05%FS

橫向加速度影響<±0.012g/g

阻尼 近似二級系統，采用 0.7 臨界阻尼。

分辨率 無限，僅受輸出噪聲的限制。

溫度影響 -23~65℃（-10~150oF）

工作溫度<±0.36%FS/℃（±0.02% 標稱范圍 /oF）

零點漂移 <±0.36%FS/℃（±0.02% 標稱范圍 /oF）

靈敏度漂移 當 141A 的激勵電壓低于 10VDC 時，溫度影響會稍稍增大

零加速度輸出<±25mV（工廠使用特定激勵電壓進行標定）

滿量程加速度輸出<±25% 標稱輸出

噪聲<±0.01% 標準范圍（均方根值）

標定數據

每個產品均提供采用特定激勵電壓進行標定時的標定數據。Model

141A 采用10VDC 激勵電壓進行標定，Model 141B 采用24VDC 激

勵電壓進行標定。

電氣參數

電路

三端等效電路（公共端，負激勵端和負輸出端）電路與殼體

容性絕緣， >100M Ω 電源接到輸出端或使輸出端短路不會

損壞加速度計，沒有反向激勵保護，內部電路工作頻率約

20MHz。 141B 可采用 28VDC 飛機電源（穩壓）工作（高壓

瞬變保護以避免在 MIL-STD-704A 所定義的電源出現意外的

條件下造成損壞，并且采用穩壓電源是為了獲得蕞高的精度。）

標定信號（Rcal）通過在標定端和負信號端之間并接外部標定電阻，可行到蕞

大為 100% 標稱范圍的標定信號。

電壓和電流

當使用不同的激勵電壓時，有兩種型號的產品可供選擇 ：

Model 141A 和 Model 141B，輸出與激勵電壓成正比，輸出

阻抗 9DΩ（標稱值）。

EMI 濾波 EMI 濾波器（特選）（MILSTD.462，請與廠家協商

電纜 重量 殼體

電氣連接 0.6 米 /2 英尺多芯電纜

重量 30 克（不包括電纜）

殼體材料 不銹鋼（采用 “o” 型環密封）

標稱 G 范圍的典型性能

型號 激勵電壓范圍 激勵電壓 激勵電流 輸出（開路）

141A 5VDC~15VDC10VDC 5mA ±500mV

141B 10VDC~28VDC24VDC 10mA ±1000mV

性能規范改變恕不另行通知
