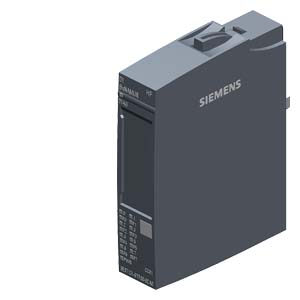

SIMATIC ET 200SP, 數字式輸入端模塊, 數字輸入 8個 NAMUR 高性能型, 適合用于 A0 類型的基座單元, 顏色代碼 CC01, 通道診斷 |
一般信息 |
產品類型標志 |
DI 8xNAMUR HF |
硬件功能狀態 |
FS04 以上版本 |
固件版本 |
|
● 可更新固件 |
是 |
可用的基本單元 |
BU 類型 A0 |
模塊特有彩色標牌板的顏色代碼 |
CC01 |
產品功能 |
● I&M 數據 |
是; I&M0 至 I&M3 |
● 時鐘同步模式 |
否 |
附帶程序包的 |
● STEP 7 TIA 端口,可組態 / 已集成,自版本 |
V13 / V13 |
● STEP 7 可組態/ 已集成,自版本 |
V5.5 SP3 / - |
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD,修訂版 5 |
● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
運行模式 |
● DI |
是 |
● 計數器 |
否 |
● 過采樣 |
否 |
● MSI |
否 |
電源電壓 |
額定值 (DC) |
24 V |
允許范圍,下限 (DC) |
19.2 V |
允許范圍,上限 (DC) |
28.8 V |
反極性保護 |
是 |
傳感器供電 |
輸出端數量 |
8 |
短路保護 |
是 |
24 V 傳感器供電 |
● 24 V |
否 |
● 短路保護 |
否 |
功率損失 |
功率損失,典型值 |
1.5 W |
地址范圍 |
每個模塊的地址空間 |
● 每個模塊的地址空間,***大值 |
1 byte; + 1 個字節用于 QI 信息 |
硬件擴展 |
自動編碼 |
|
● 機械編碼鍵的類型 |
A 型 |
為不同的接口類型選擇基礎單元 |
● 一線制連接 |
BU 類型 A0 |
● 兩線制連接 |
BU 類型 A0 |
● 三線制連接 |
A0 類基礎模塊 + 外部端子 |
● 四線制連接 |
A0 類基礎模塊 + 外部端子 |
數字輸入 |
數字輸入端數量 |
8; NAMUR |
可編程的數字輸入端 |
是 |
脈沖延長 |
是; 0.5 s、1 s、2 s |
脈沖波分析 |
是; 上升沿,下降沿,信號沿切換 |
信號切換顫動 |
是; 2 至 32 次信號切換 |
顫動觀測窗口 |
是; 0.5 s,1 s 至 100 s(步進 1 s) |
輸入電壓 |
● 額定值 (DC) |
8.2 V |
輸入電流 |
對于 10 k 關閉觸點 |
— 對于信號“0” |
0.35 至 1.2 mA |
— 對于信號“1” |
2.1 至 7 mA |
對于未關閉觸點 |
— 對于信號“0”,***大值(允許的閉路電流) |
0.5 mA |
— 對于信號“1” |
典型值 8 mA |
對于 NAMUR 傳感器 |
— 對于信號“0”,***小值 |
0.35 mA |
— 對于信號“0”的***大值 |
1.2 mA |
— 對于信號 “1”,***小值 |
2.1 mA |
— 對于信號“1”,***大值 |
7 mA |
輸入延遲(輸入電壓為額定值時) |
● 轉換開關的切換時間容差 |
300 ms |
對于標準輸入端 |
— 可參數化 |
否 |
對于 NAMUR 輸入端 |
— 從“0”到“1”時,***大值 |
12 ms |
— 從“1”到“0”時,***大值 |
12 ms |
導線長度 |
● 屏蔽,***大值 |
200 m |
傳感器 |
可連接傳感器 |
● NAMUR 傳感器/轉換開關,符合 EN 60947 標準 |
是 |
● 單個觸點/轉換開關未接線 |
是 |
● 單個觸點/轉換開關連接了 10 kOhm 電阻 |
是 |
報警/診斷/狀態信息 |
診斷功能 |
是 |
報警 |
● 診斷報警 |
是; 各個通道 |
● 過程報警 |
是; 可參數化,通道 0 至 7 |
診斷 |
● 診斷信息可讀 |
是 |
● 電源電壓監控 |
是 |
— 可參數化 |
是 |
● 傳感器電源監控 |
否 |
● 斷線 |
是; 各個通道 |
● 短路 |
是; 各個通道 |
診斷顯示 LED |
● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
● 通道狀態顯示 |
是; 綠色 LED |
● 用于通道診斷 |
是; 紅色 LED |
● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
電位隔離 |
通道的電勢分離 |
● 在通道之間 |
否 |
● 在通道和背板總線之間 |
是 |
● 在通道和電子元件電源電壓之間 |
是 |
絕緣 |
絕緣測試,使用 |
707 V DC(測試類型) |
標準、許可、證書 |
適用于安全功能 |
否 |
環境要求 |
運行中的環境溫度 |
● 水平安裝,***小值 |
-30 °C |
● 水平安裝,***大值 |
60 °C |
● 垂直安裝,***小值 |
-30 °C |
● 垂直安裝,***大值 |
50 °C |
參考海平面的運行高度 |
● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限,參見手冊 |
尺寸 |
寬度 |
15 mm |
高度 |
73 mm |
深度 |
58 mm |
重量 |
重量,約 |
32 g |
