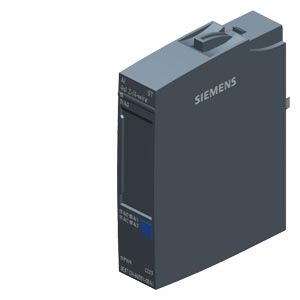

SIMATIC ET 200SP,模擬量輸入模塊,AI 4XI 2/4 線標準,包裝單元:1 件,適合 BU 型 A0、A1,顏色代碼 CC03,模塊診斷,16 位,+/-0,3% |
一般信息 |
產品類型標志 |
AI 4xI 2/4 線 ST |
硬件功能狀態 |
FS02 以上版本 |
固件版本 |
|
● 可更新固件 |
是 |
可用的基本單元 |
BU 類型 A0、A1 |
模塊特有彩色標牌板的顏色代碼 |
CC03 |
產品功能 |
● I&M 數據 |
是; I&M0 至 I&M3 |
● 時鐘同步模式 |
否 |
● 可變測量范圍 |
否 |
附帶程序包的 |
● STEP 7 TIA 端口,可組態 / 已集成,自版本 |
V14 / - |
● STEP 7 可組態/ 已集成,自版本 |
V5.6 以上版本 |
● PCS 7 可組態/集成式,自版本 |
V8.1 SP1 |
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
運行模式 |
● 過采樣 |
否 |
● MSI |
否 |
運行中的 CiR 配置 |
可在 RUN 模式下更改參數分配 |
是 |
可在 RUN 模式下校準 |
否 |
電源電壓 |
額定值 (DC) |
24 V |
允許范圍,下限 (DC) |
19.2 V |
允許范圍,上限 (DC) |
28.8 V |
反極性保護 |
是 |
輸入電流 |
耗用電流,***大值 |
37 mA; 無傳感器電源 |
傳感器供電 |
24 V 傳感器供電 |
● 24 V |
是 |
● 短路保護 |
是 |
● 輸出電流,***大值 |
20 mA; 每條通道***大 50 mA,持續時間 < 10 s |
功率損失 |
功率損失,典型值 |
0.85 W; 無傳感器電源電壓 |
地址范圍 |
每個模塊的地址空間 |
● 每個模塊的地址空間,***大值 |
8 byte; + 1 個字節用于 QI 信息 |
硬件擴展 |
自動編碼 |
是 |
● 機械編碼鍵 |
是 |
● 機械編碼鍵的類型 |
A 型 |
為不同的接口類型選擇基礎單元 |
● 兩線制連接 |
BU 類型 A0、A1 |
● 四線制連接 |
BU 類型 A0、A1 |
模擬輸入 |
模擬輸入端數量 |
4; 差動輸入 |
電流輸入允許的輸入電流(毀壞限制),***大值 |
50 mA |
循環時間(所有通道) ***小值 |
基本轉換時間和附加處理時間之和(視激活通道的參數設置而定) |
輸入范圍(額定值),電流 |
● 0 至 20 mA |
是; 包括符號在內 16 位 |
— 輸入電阻(0 至 20 mA) |
100 + 大約 0.7 V 雙線運行時二極管正向電壓 |
● -20 mA 至 +20 mA |
是 |
— 輸入電阻(-20 mA 至 +20 mA) |
100 |
● 4 mA 至 20 mA |
是; 15 位 |
— 輸入電阻(4 mA 至 20 mA) |
100 + 大約 0.7 V 雙線運行時二極管正向電壓 |
導線長度 |
● 屏蔽,***大值 |
1 000 m |
輸入端的模擬值構成 |
測量原理 |
集成 (Sigma-Delta) |
集成和轉換時間/每通道分辨率 |
● 帶有過調制的分辨率(包括符號在內的位數),***大值 |
16 bit |
● 可參數化的集成時間 |
是 |
● 對于干擾頻率 f1(單位 Hz)的干擾電壓抑制 |
16.6/50/60 Hz |
● 轉換時間(每個通道) |
180 / 60 / 50 ms |
測量值濾波 |
● 平滑級數 |
4; 無;4/8/16 倍 |
● 可參數化 |
是 |
傳感器 |
信號傳感器連接 |
● 用于電壓測量 |
否 |
● 對于作為兩線制測量變送器時的電流測量 |
是 |
— 雙線測量變頻器的負載,***大值 |
650 |
● 對于作為四線制測量變送器時的電流測量 |
是 |
誤差/精度 |
線性錯誤(與輸入范圍有關),(+/-) |
0.01 % |
溫度錯誤(與輸入范圍有關),(+/-) |
0.005 %/K |
輸入端之間的串?dāng)_,***小值 |
50 dB; 其它通道上***高 ±5 V 過壓 |
25 °C 時起振狀態下的重復精度(與輸入范圍有關),(+/-) |
0.05 % |
整個溫度范圍內的操作錯誤限制 |
● 電流,與輸入范圍有關,(+/-) |
0.5 % |
基本錯誤限制(25 °C 時的操作錯誤限制) |
● 電流,與輸入范圍有關,(+/-) |
0.3 % |
故障電壓抑制 f = n x (f1 +/- 1 %),f1 = 干擾頻率 |
● 串聯干擾(干擾峰值 < 輸入范圍的額定值),***小值 |
70 dB |
● 并聯電壓,***大值 |
10 V |
● 共模干擾,***小值 |
90 dB |
報警/診斷/狀態信息 |
診斷功能 |
是 |
報警 |
● 診斷報警 |
是 |
● 極限值報警 |
否 |
診斷 |
● 電源電壓監控 |
是 |
● 斷線 |
是; 4 至 20 mA 時 |
● 短路 |
是; 雙線運行: 電壓傳感器電源對地短路或傳感器電源輸入端短路 |
● 累積故障 |
是 |
● 溢出/下溢 |
是 |
診斷顯示 LED |
● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
● 通道狀態顯示 |
是; 綠色 LED |
● 用于通道診斷 |
否 |
● 用于模塊診斷 |
是; 綠色/紅色 LED |
電位隔離 |
通道的電勢分離 |
● 在通道之間 |
是; 采用雙線電流輸入端組和 4 線電流輸入端組之間通道組的方式 |
● 在通道和背板總線之間 |
是 |
● 在通道和電子元件電源電壓之間 |
是; 僅 4 線測量轉換器時 |
允許的電位差 |
輸入端之間 (UCM) |
10 V DC |
絕緣 |
絕緣測試,使用 |
707 V DC(測試類型) |
環境要求 |
運行中的環境溫度 |
● 水平安裝,***小值 |
-30 °C; 自 FS02 起 < 0 °C |
● 水平安裝,***大值 |
60 °C |
● 垂直安裝,***小值 |
-30 °C; 自 FS02 起 < 0 °C |
● 垂直安裝,***大值 |
50 °C |
參考海平面的運行高度 |
● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限,參見手冊 |
尺寸 |
寬度 |
15 mm |
高度 |
73 mm |
深度 |
58 mm |
重量 |
重量,約 |
31 g |
