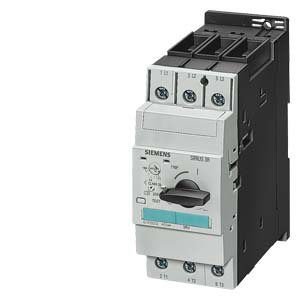

斷路器 14...20 A A 脫扣器 14...20 A， 用于變壓器保護， 短路脫扣器 416 A， 螺釘終端 標準交換容量 SIRIUS |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
斷路器 |
| 產品的規格 |
用于變壓器保護 |
| 產品類型名稱 |
3RV5 |
| 綜合技術數據 |
| 斷路器的結構尺寸 |
S2 |
| 損耗功率 [W] 總計 典型 |
12 W |
| 絕緣電壓 污染度 3 時 AC 時 測定值 |
690 V |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 耐沖擊性 符合 IEC 60068-2-27 |
25g / 11 ms |
| RoHS 指令（日期） |
07/01/2006 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-20 ... +60 °C |
| ● 運輸期間 |
-50 ... +80 °C |
| 相對空氣濕度 運行期間 |
10 ... 95 % |
| 主電路 |
| 極數 用于主電路 |
3 |
| 可設置的電流動作值 電流控制的過載脫扣的 |
14 ... 20 A |
| 工作電壓 |
|
| ● 測定值 |
690 V |
| ● AC-3 時 測定值 ***大值 |
690 V |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 工作電流 測定值 |
20 A |
| 工作電流 AC-3 時 400 V 時 測定值 |
20 A |
| 開關頻率 AC-3 時 ***大值 |
15 1/h |
| 保護和監控功能 |
| 脫扣等級 |
CLASS 10 |
| 過電流脫扣器規格 |
熱量 |
| 極限短路電流 (Icu) 分斷能力 AC 時 400 V 時 測定值 |
50 kA |
| 工作短路電流 (Ics) 分斷能力 AC 時 400 V 時 測定值 |
25 kA |
| 電流動作值 無延遲的短路脫扣器的 |
416 A |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 產品功能 短路保護 |
是 |
| 短路脫扣器的規格 |
磁性的 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊 |
| 高度 |
140 mm |
| 寬度 |
55 mm |
| 深度 |
149 mm |
| 須遵守間距 到接地部件 |
|
| ● 向前地 |
140 mm |
| ● 反向地 |
0 mm |
| ● 向上地 |
50 mm |
| ● 側向地 |
30 mm |
| ● 向下地 |
50 mm |
| 接口/ 接線端子 |
