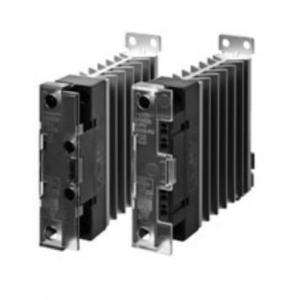

歐姆龍固態繼電器 G3PJ

點擊圖片查看原圖
品牌: 歐姆龍
單價: 面議
所在地: 上海
有效期至: 長期有效
最后更新: 2024-03-25 20:31
瀏覽次數: 281
詢價
店鋪基本資料信息

產品詳細說明
歐姆龍固態繼電器 G3PJ 加熱器用固態繼電器
利用緊密安裝(3臺)時也可進行25 A通電*1的低發熱型單相SSR,為控制柜的小型化作出貢獻。還備有輸入Push-In端子型!*1. G3PJ-□25B(-PU)




型號結構

型號標準

G3PJ 種類 2

種類



輸入
端子
輸出
端子
絕緣
方式
動作
指示燈
輸入
額定
電壓
過零
觸發
功能
額定
負載
電壓
額定負載電流
(環境溫度40℃) *
型號
緊密安裝時
(3臺)
單獨
安裝時
螺釘
端子
螺釘
端子
光電
三端
雙向
開關
耦合
有
(橙色)
DC12
~
24V
AC24~
240V
15 A 18A G3PJ-215B
DC12-24
25 A 27A G3PJ-225B
DC12-24
AC100~
480V
15 A 23A G3PJ-515B
DC12-24
25 A 27A G3PJ-525B
DC12-24
Push-In Plus
端子臺
AC24~
240V
15 A 18A G3PJ-215B-PU
DC12-24
25 A 27A G3PJ-225B-PU
DC12-24
AC100~
480V
15 A 23A G3PJ-515B-PU
DC12-24
25 A 27A G3PJ-525B-PU
DC12-24



* 負載電流根據環境溫度而變化。詳情請參見樣本的特性數據“負載電流-環境溫度額定規格”。


額定值

輸入(環境溫度25℃)



項目 額定電壓 使用電壓范圍 輸入電流 動作電壓 復位電壓
型號
G3PJ-2□□B (-PU) /
G3PJ-5□□B (-PU)
DC12~24V DC9.6~30V 7mA以下 DC9.6V以下 DC1.0V以上



輸出



項目 額定負載電壓 負載電壓范圍 負載電流 浪涌ON電流耐量 I2t
型號
G3PJ-215B (-PU) AC24~240V
50/60Hz
AC19~264V
50/60Hz
緊密* 0.1~15 A
單獨 0.1~18A
150A (60Hz 1周期) 260A2s
G3PJ-225B (-PU) 緊密* 0.1~25 A
單獨 0.1~ 27A
220A (60Hz 1周期) 1260A2s
G3PJ-515B (-PU) AC100~480V
50/60Hz
AC75~528V
50/60Hz
緊密* 0.1~15 A
單獨 0.1~ 23A
150A (60Hz 1周期) 1350A2s
G3PJ-525B (-PU) 緊密* 0.1~25 A
單獨 0.1~ 27A
220A (60Hz 1周期) 6600A2s



* 3臺緊密安裝時

性能



型號 G3PJ-2□□B (-PU) G3PJ-5□□B (-PU)
項目
動作時間 負載電源頻率的1/2周期+1ms以下
復位時間 負載電源頻率的1/2周期+1ms以下
輸出ON電壓下降 1.6V (RMS)以下 1.8V (RMS)以下
漏電流 10mA以下(AC240V時) 20mA以下(AC480V時)
絕緣電阻 100MΩ以上(DC500V兆歐表)
耐電壓 AC2,500V 50/60Hz 1分鐘 AC4,000V 50/60Hz 1分鐘
振動 10~55~10Hz 單振幅0.35mm (雙振幅0.70mm)(DIN導軌安裝)
沖擊 300m/s2 (DIN導軌安裝)
保存溫度 -30~+100℃ (無結冰、結露)
使用環境溫度 -30~+80℃ (無結冰、結露)
使用環境濕度 45~85%RH
重量 約240g
SCCR (UL508) 5KA 10KA



適用標準

●cULus、TÜV(EN 60947-4-3)
●污染度2
●符合RoHS標準

(單位:mm)

本體

螺釘端子型
G3PJ-215B
G3PJ-225B
G3PJ-515B
G3PJ-525B

G3PJ 外形尺寸 2



Push-In Plus端子臺型
G3PJ-215B-PU
G3PJ-225B-PU
G3PJ-515B-PU
G3PJ-525B-PU
