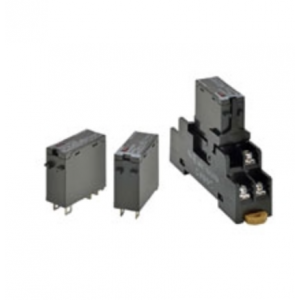

歐姆龍I/O固態繼電器 G3R-I/O 插座端子的SSR與G2R-1-S功率繼電器為同一形狀
點擊圖片查看原圖
品牌： 歐姆龍
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-03-25 20:31
瀏覽次數： 265
詢價
店鋪基本資料信息

 產品詳細說明
歐姆龍I/O固態繼電器 G3R-I/O 插座端子的SSR與G2R-1-S功率繼電器為同一形狀
G3R-I/O系列部分產品預定于2023年3月底訂貨截止

    本體

    輸入用（微小負載）



    絕緣方式 動作指示燈 響應速度 適用負載 輸入額定電壓 型號
    光電
    耦合器    		 有 important;">--- DC4～32 V
    0.1～100 mA    		 AC100～240 V G3R-IAZR1SN AC100-240
    高速型 DC5 V G3R-IDZR1SN DC5
    DC12～24 V G3R-IDZR1SN DC12-24
    低速型 DC5 V G3R-IDZR1SN-1 DC5
    DC12～24 V G3R-IDZR1SN-1 DC12-24



    輸出用（一般負載）



    絕緣方式 動作指示燈 過零觸發功能 適用負載 輸入額定電壓 型號
    光電三端
    雙向開關    		 有 有 2 A AC100～240 V DC5～24 V G3R-OA202SZN DC5-24
    無 G3R-OA202SLN DC5-24
    光電
    耦合器    		 important;">--- 2 A DC5～48 V G3R-ODX02SN DC5-24
    1.5 A DC48～200 V G3R-OD201SN DC5-24



    附件（另售）

    連接插座



    分類 端子結構 形狀 型號
    正面連接 螺釘端子 important;">2808_lu_3_0  P2RFZ-05
    important;">2808_lu_3_1  P2RF-05
    螺釘端子
    指觸保護結構    		 important;">2808_lu_3_2  P2RFZ-05-E
    important;">2808_lu_3_3  P2RF-05-E
    Push-In Plus端子臺 important;">2808_lu_3_4  P2RF-05-PU
    背面連接 印刷電路板用端子 important;">2808_lu_3_5  P2R-05P
    important;">2808_lu_3_6  P2R-057P
    焊接端子 important;">2808_lu_3_7  P2R-05 A



    Push-In Plus端子臺插座用

    短接棒



    適用插座型號 間距 用途 形狀/外形尺寸 極數 尺寸(L) 覆膜
    顏色    		 短接棒型號*1 ***低訂貨數量(個)
    important;">P2RF-05-PU important;">7.75
    mm    		 important;">輸出端子
    的交叉    		 important;">2808_lu_5_1 important;">2 important;">15.1 important;">紅色
    (R)
    藍色
    (S)
    黃色
    (Y)    		 important;">PYDN-7.75-020□ important;">10
    important;">3 important;">22.85 important;">PYDN-7.75-030□
    important;">4 important;">30.6 important;">PYDN-7.75-040□
    important;">20 important;">154.6 important;">PYDN-7.75-200□
    important;">15.5
    mm    		 important;">輸入端子
    的交叉    		 important;">2808_lu_5_2 important;">8 important;">115.85 important;">PYDN-15.5-080□



    * 型號的□內為覆膜顏色的符號�！躅伾x擇：R=紅色、S=藍色、Y=黃色

    標簽



    適用機型 型號 ***低訂貨數量(板)
    (每板的數量)
    important;">P2RF-05-PU important;">XW5Z-P4.0LB1 important;">5
    (1板/60張)



    螺釘端子插座用

    短接棒



    適用插座型號 間距 形狀 外形尺寸 極數 覆膜
    顏色    		 短接棒型號 ***大
    通電
    電流    		 ***低訂貨數量(套)
    important;">P2RFZ-05 important;">19.4
    mm    		 important;">2808_lu_6_1 important;">2808_lu_6_3 important;">10 important;">藍色
    (S)    		 important;">P2DN-19.4-100S important;">20A important;">1*
    (一套包含10個短接棒和20個絕緣蓋帽)
    important;">P2RFZ-05-E important;">15.7
    mm    		 important;">2808_lu_6_2 important;">2808_lu_6_4 important;">10 important;">藍色
    (S)    		 important;">P2DN-15.7-100S important;">20A important;">1*
    (一套包含10個短接棒和20個絕緣蓋帽)



    注：1. 請在確認適用插座型號、形狀和外形尺寸后進行選擇。
           2. 請在同一插座內或不同插座間進行交叉配線。
           3. 不可用于P2RF-05、P2RF-05-E插座。
           4. 請在下段使用短接棒。
               如果在上段使用短接棒，請向上（參見下圖）進行配線。
               由于與插座發生干擾，短接棒可能未正確配線，導致接觸不良。

    G3R-I/O 種類 13

    * 一套（訂購單位）包含10個短接棒和20個絕緣蓋帽。

    P2DN短接棒用絕緣蓋帽



    適用機型 形狀 外形尺寸 型號 ***低訂貨數量(套)
    important;">P2DN-19.4-100S
    P2DN-15.7-100S    		 important;">2808_lu_7_1 important;">2808_lu_7_2 important;">P2DN-CP100 important;">1*
    (100個/套)



    注. 使用剪斷的短接棒時蓋帽作為絕緣使用。
    * 一套（訂購單位）包含100個絕緣蓋帽。

    端子蓋



    適用插座型號 形狀 型號 ***低訂貨數量(個)
    important;">P2RFZ-05 important;">2808_lu_8_1 important;">P2CZ-C important;">10*



    注：1. 此端子蓋不能與P2RF-05插座一起使用。
            2. 選擇時，請與插座P2RFZ-05組合使用。
            3. 如果短接棒（選裝件）安裝在上段（參見下圖），由于與端子蓋發生干擾，不能使用。

    G3R-I/O 種類 18

    * 訂購時，請按***低訂貨數量10套的倍數訂購

    端子蓋安裝時的外形尺寸

    G3R-I/O 種類 19

    標簽



    適用機型 型號 ***低訂貨數量(個)
    important;">P2RFZ-□-E important;">XW5Z-P2.5LB1 important;">5
    (1板/72張)



    注. 此標簽不可用于P2RFZ-□-E以外的插座。

    導軌安裝用品



    分類 產品名稱 形狀 型號
    正面連接 支撐導軌 淺型/全長1 m important;">2808_lu_4_1  PFP-100N
    淺型/全長0.5 m PFP-50N
    深型/全長1 m important;">2808_lu_4_2  PFP-100N2
    終端板 important;">2808_lu_4_3  PFP-M
    間隔板 important;">2808_lu_4_4  PFP-S
    背面連接 連接插座安裝板 (安裝5個插座用)* important;">- P2R-P



    * 并列安裝多個背面連接插座（焊接端子P2R-□A）時使用。
