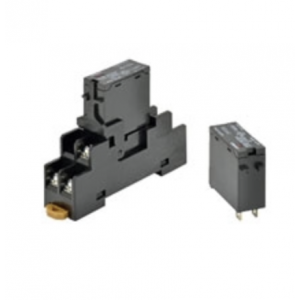

歐姆龍固態繼電器 G3RZ 與G2R同一形狀的功率MOS FET繼電器，AC/DC兩用，可實現1A負
點擊圖片查看原圖
品牌： 歐姆龍
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-03-25 20:31
瀏覽次數： 272
詢價
店鋪基本資料信息

 產品詳細說明
歐姆龍固態繼電器 G3RZ 與G2R同一形狀的功率MOS FET繼電器，AC/DC兩用，可實現1A負載開關性能

型號標準

種類

本體



絕緣方式 過零觸發功能 動作指示燈 輸出的適用負載 輸入的額定電壓 型號
光電三端
雙向耦合器		 無 有 1.0 A
AC5～240 V
DC5～100 V		 DC5 V G3RZ-201SLN DC5
DC12 V G3RZ-201SLN DC12
DC24 V G3RZ-201SLN DC24



附件（另售）

連接插座



分類 端子結構 形狀 型號
正面連接 螺釘端子 important;">2809_lu_2_0 P2RFZ-05
important;">2809_lu_2_1    P2RF-05
螺釘端子
指觸保護結構		 important;">2809_lu_3_3   P2RFZ-05-E
important;">2809_lu_2_2   P2RF-05-E
Push-In Plus端子臺 important;">2809_lu_2_4   P2RF-05-PU
背面連接 印刷電路板用端子 important;">2809_lu_2_5   P2R-05P
important;">2809_lu_2_6   P2R-057P
焊接端子 important;">2809_lu_2_7   P2R-05 A



Push-In Plus端子臺插座用

短接棒



適用插座型號 間距 用途 形狀/外形尺寸 極數 尺寸(L) 覆膜
顏色		 短接棒型號*1 ***低訂貨數量(個)
important;">P2RF-05-PU important;">7.75
mm		 important;">輸出端子
的交叉		 important;">2809_lu_5_1 important;">2 important;">15.1 important;">紅色
(R)
藍色
(S)
黃色
(Y)		 important;">PYDN-7.75-020□ important;">10
important;">3 important;">22.85 important;">PYDN-7.75-030□
important;">4 important;">30.6 important;">PYDN-7.75-040□
important;">20 important;">154.6 important;">PYDN-7.75-200□
important;">15.5
mm		 important;">輸入端子
的交叉		 important;">2809_lu_5_2 important;">8 important;">115.85 important;">PYDN-15.5-080□



* 型號的□內為覆膜顏色的符號。□顏色選擇：R=紅色、S=藍色、Y=黃色

標簽



適用機型 型號 ***低訂貨數量(板)
(每板的數量)
important;">P2RF-05-PU important;">XW5Z-P4.0LB1 important;">5
(1板/60張)



螺釘端子插座用

短接棒



適用插座型號 間距 形狀 外形尺寸 極數 覆膜
顏色		 短接棒型號 ***大
通電
電流		 ***低訂貨數量(套)
important;">P2RFZ-05 important;">19.4
mm		 important;">2809_lu_6_1 important;">2809_lu_6_3 important;">10 important;">藍色
(S)		 important;">P2DN-19.4-100S important;">20A important;">1*
(一套包含10個短接棒和20個絕緣蓋帽)
important;">P2RFZ-05-E important;">15.7
mm		 important;">2809_lu_6_2 important;">2809_lu_6_4 important;">10 important;">藍色
(S)		 important;">P2DN-15.7-100S important;">20A important;">1*
(一套包含10個短接棒和20個絕緣蓋帽)



注：1. 請?jiān)诖_認適用插座型號、形狀和外形尺寸后進行選擇。
       2. 請?jiān)谕徊遄鶅?nèi)或不同插座間進行交叉配線。
       3. 不可用于P2RF-05、P2RF-05-E插座。
       4. 請?jiān)谙露问褂枚探影簟?nbsp;
           如果在上段使用短接棒，請向上（參見下圖）進行配線。
           由于與插座發生干擾，短接棒可能未正確配線，導致接觸不良。

G3RZ 種類 13

* 一套（訂購單位）包含10個短接棒和20個絕緣蓋帽。

P2DN短接棒用絕緣蓋帽



適用機型 形狀 外形尺寸 型號 ***低訂貨數量(套)
important;">P2DN-19.4-100S
P2DN-15.7-100S		 important;">2809_lu_7_1 important;">2809_lu_7_2 important;">P2DN-CP100 important;">1*
(100個/套)



注. 使用剪斷的短接棒時蓋帽作為絕緣使用。
* 一套（訂購單位）包含100個絕緣蓋帽。

端子蓋



適用插座型號 形狀 型號 ***低訂貨數量(個)
important;">P2RFZ-05 important;">2809_lu_8_1 important;">P2CZ-C important;">10*



注：1. 此端子蓋不能與P2RF-05插座一起使用。
        2. 選擇時，請與插座P2RFZ-05組合使用。
        3. 如果短接棒（選裝件）安裝在上段（參見下圖），由于與端子蓋發生干擾，不能使用。

G3RZ 種類 18

* 訂購時，請按***低訂貨數量10套的倍數訂購

端子蓋安裝時的外形尺寸

G3RZ 種類 19

標簽



適用機型 型號 ***低訂貨數量(個)
important;">P2RFZ-□-E important;">XW5Z-P2.5LB1 important;">5
(1板/72張)



注. 此標簽不可用于P2RFZ-□-E以外的插座。

導軌安裝用品



分類 產品名稱 形狀 型號
正面連接 支撐導軌 淺型/全長1 m important;">2809_lu_3_1  PFP-100N
淺型/全長0.5 m PFP-50N
深型/全長1 m important;">2809_lu_3_2  PFP-100N2
終端板 important;">2809_lu_3_3  PFP-M
間隔板 important;">2809_lu_3_4  PFP-S
背面連接 連接插座安裝板 (安裝5個插座用)* important;">- P2R-P



* 并列安裝多個背面連接插座（焊接端子P2R-□A）時使用。
