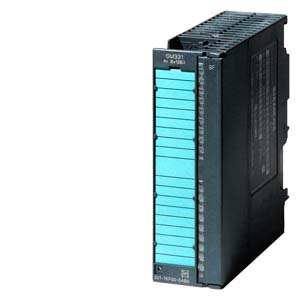

西門子PLC 300系列 模擬輸入模塊 6ES7331-7KF02-0AB0
點擊圖片查看原圖
品牌： 西門子
品牌： 西門子
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-02-23 14:53
瀏覽次數： 223
詢價
店鋪基本資料信息

 產品詳細說明
西門子PLC 300系列 模擬輸入模塊 6ES7331-7KF02-0AB0

技術數據

SIMATIC S7-300，模擬輸入 SM 331，電位隔離， 8 模擬輸入，分辨率 9/12/14 位， U/I/熱電偶/電阻， 報警，診斷，1個 20針 拔/插利用 激活的背板總線
電源電壓
負載電壓 L+
● 額定值 (DC) 24 V
● 反極性保護 是
輸入電流
來自負載電壓 L+（空載），***大值 30 mA
來自背板總線 DC 5 V，***大值 50 mA
功率損失
功率損失，典型值 1 W
模擬輸入
模擬輸入端數量 8
● 測量電阻時 4
電壓輸入允許的輸入電壓（毀壞限制），***大值 20 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20）
電流輸入允許的輸入電流（毀壞限制），***大值 40 mA
電阻傳感器的恒定測量電流，典型值 1.67 mA
輸入范圍
● 電壓 是
● 電流 是
● 熱電偶 是
● 電阻溫度計 是
● 電阻 是
輸入范圍（額定值），電壓
● 0 至 +10 V 否
● 1 V 至 5 V 是
— 輸入電阻（1 V 至 5 V） 100 k
● 1 V 至 10 V 否
● -1 V 至 +1 V 是
— 輸入電阻（-1 V 至 +1 V） 10 M
● -10 V 至 +10 V 是
— 輸入電阻（-10 V 至 +10 V） 100 k
● -2.5 V 至 +2.5 V 是
— 輸入電阻（-2.5 V 至 +2.5 V） 100 k
● -250 mV 至 +250 mV 是
— 輸入電阻（-250 mV 至 +250 mV） 10 M
● -5 V 至 +5 V 是
— 輸入電阻（-5 V 至 +5 V） 100 k
● -50 mV 至 +50 mV 否
● -500 mV 至 +500 mV 是
— 輸入電阻（-500 mV 至 +500 mV） 10 M
● -80 mV 至 +80 mV 是
— 輸入電阻（-80 mV 至 +80 mV） 10 M
輸入范圍（額定值），電流
● 0 至 20 mA 是
— 輸入電阻（0 至 20 mA） 25
● -10 mA 至 +10 mA 是
— 輸入電阻（-10 mA 至 +10 mA） 25
● -20 mA 至 +20 mA 是
— 輸入電阻（-20 mA 至 +20 mA） 25
● -3.2 mA 至 +3.2 mA 是
— 輸入電阻（-3.2 mA 至 +3.2 mA） 25
● 4 mA 至 20 mA 是
— 輸入電阻（4 mA 至 20 mA） 25
輸入范圍（額定值），熱電偶
● 類型 B 否
● 類型 C 否
● 類型 E 是
— 輸入電阻（類型 E） 10 M
● 類型 J 是
— 輸入電阻（類型 J） 10 M
● 類型 K 是
— 輸入電阻（類型 K） 10 M
● 類型 L 是
— 輸入電阻（類型 L） 10 M
● 類型 N 是
— 輸入電阻（類型 N） 10 M
● 類型 R 否
● 類型 S 否
● 類型 T 否
● 類型 U 否
● 類型 TXK/TXK(L) 符合 GOST 否
輸入范圍（額定值），電阻溫度計
● Cu 10 否
● Ni 100 是; 標準
— 輸入電阻 (Ni 100) 10 M
● Ni 1000 否
● LG-Ni 1000 否
● Ni 120 否
● Ni 200 否
● Ni 500 否
● Pt 100 是; 標準
— 輸入電阻 (Pt 100) 10 M
● Pt 1000 否
● Pt 200 否
● Pt 500 否
輸入范圍（額定值），電阻
● 0 至 150 歐姆 是
— 輸入電阻（0 至 150 歐姆） 10 M
● 0 至 300 歐姆 是
— 輸入電阻（0 至 300 歐姆） 10 M
● 0 至 600 歐姆 是
— 輸入電阻（0 至 600 歐姆） 10 M
● 0 至 6000 歐姆 否
熱電偶 (TC)
溫度補償
— 可參數化 是
— 內部溫度補償 是
— 使用補償盒進行的外部溫度補償 是
— 對于可定義的參考結溫度 是
特性線性化
● 可參數化 是
— 對于熱電偶 類型 E、J、K、L、N
— 用于電阻溫度計 Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍）
導線長度
● 屏蔽，***大值 200 m; 80 mV 和熱電偶時為 50 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 15 bit; 單極： 9/12/12/14 位；雙極： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ
● 可參數化的集成時間 是; 2,5 / 16,67 / 20 / 100 ms
● 基本轉換時間 (ms) 3 / 17 / 22 / 102 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 400 / 60 / 50 / 10 Hz
傳感器
信號傳感器連接
● 用于電壓測量 是
● 對于作為兩線制測量變送器時的電流測量 是
● 對于作為四線制測量變送器時的電流測量 是
● 對于利用兩線制接口進行的電阻測量 是
● 對于利用三線制接口進行的電阻測量 是
● 對于利用四線制接口進行的電阻測量 是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 1 %; ±1% (80mV)，±0.6% (250 mV 至 1000 mV)，±0.8% (2.5 V 至 10 V)
● 電流，與輸入范圍有關，(+/-) 0.7 %; 從 3.2 至 20 mA
● 電阻，與輸入范圍有關，(+/-) 0.7 %; 150、300、600 Ohm：
● 熱電阻，與輸入范圍有關，(+/-) 0.7 %; ±0.7 % (Pt100/Ni100)；±0.8 % (Pt100 氣候)
● 熱電偶，與輸入范圍有關，(+/-) 1.1 %; 類型 E、J、K、L、N
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.6 %; ±0.4 %（250 mV 至 1000 mV）；±0.6 %（2.5 mV 至 10 mV）；±0.7 % (80 mV)
● 電流，與輸入范圍有關，(+/-) 0.5 %; 3.2 至 20 mA
● 電阻，與輸入范圍有關，(+/-) 0.5 %; 150、300、600 Ohm：
● 熱電阻，與輸入范圍有關，(+/-) 0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 氣候)
● 熱電偶，與輸入范圍有關，(+/-) 0.7 %; 類型 E、N、J、K、L
報警/診斷/狀態信息
診斷功能 是; 可參數化
報警
● 診斷報警 是; 可參數化，通道 0 和 2
● 極限值報警 是; 可參數化
診斷
● 診斷信息可讀 是
診斷顯示 LED
● 累積故障 SF（紅色） 是
電位隔離
模擬輸入電位隔離
● 在通道之間 否
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
絕緣
絕緣測試，使用 DC 500 V
連接技術 / 標題
需要的前置插頭 20 針
尺寸
寬度 40 mm
高度 125 mm
深度 117 mm
重量
重量，約 250 g
