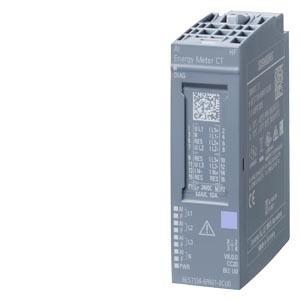

SIMATIC ET 200SP, 模擬式輸入端模塊, 模擬輸入能量計 CT HF, 用于 1A 或 5 A 電流互感器, 帶電源分析功能, 適合用于 U0 類型的基座單元, 通道診斷 |
一般信息 |
產品類型標志 |
人工智能電表 CT HF |
固件版本 |
V8.0 |
● 可更新固件 |
是 |
可用的基本單元 |
U0 類基座單元 |
模塊特有彩色標牌板的顏色代碼 |
CC20 |
支持網絡系統 |
TT,TN,IT |
產品功能 |
● 電壓測量 |
是 |
— 無變壓器 |
是 |
— 有變壓器 |
是 |
● 電流測量 |
是; ***大 4 |
— 無電流互感器 |
否 |
— 有電流互感器 |
是; 1 A 或 5 A 換流器 |
— 帶羅氏線圈 |
否 |
— 帶電流電壓轉換器 |
否 |
● 能量測量 |
是 |
● 頻率測量 |
是 |
● 功率測量 |
是 |
● 有功功率測量 |
是 |
● 無功功率測量 |
是 |
● 測量功率因數 |
是 |
● 測量功率因數 |
是 |
● 無功功率補償 |
是 |
● 電源分析 |
是 |
— 監測瞬時值和半波值 |
是 |
— 電流和電壓 THD 測量 |
是 |
— 電流和電壓諧波分量 |
是 |
— 電壓突降 (DIP) |
是 |
— 電壓驟升 (Swell) |
是 |
● I&M 數據 |
是; I&M0 至 I&M3 |
● 時鐘同步模式 |
否 |
附帶程序包的 |
● STEP 7 TIA 端口,可組態 / 已集成,自版本 |
STEP 7 V16 及以上版本,帶 HSP |
● STEP 7 可組態/ 已集成,自版本 |
V5.5 SP3 以上 |
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.3 |
運行模式 |
● 運行方式切換到 RUN 模式 |
是; 對于模塊類型 32 I / 20 Q,可以在 25 個有效數據類型之間進行動態切換,其中 23 個是預定義的,2 個是用戶可自定義的有效數據類型 |
● 周期式測量值訪問 |
是 |
● 非循環式測量值訪問 |
是 |
● 固定定義的測量值組 |
是 |
● 自由定義的測量值組 |
是; 適用于循環數據和非循環數據 |
運行中的 CiR 配置 |
可在 RUN 模式下更改參數分配 |
是 |
可在 RUN 模式下校準 |
是 |
安裝方式/安裝 |
安裝位置 |
任意的 |
電源電壓 |
額定值 (DC) |
24 V |
允許范圍,下限 (DC) |
19.2 V |
允許范圍,上限 (DC) |
28.8 V |
輸入電流 |
耗用電流(額定值) |
12.5 mA |
耗用電流,***大值 |
17 mA |
功率損失 |
功率損失,典型值 |
1.4 W; 4x 6 A 輸入電流,3x 230 V AC |
地址范圍 |
每個模塊的地址空間 |
● 輸入端 |
256 byte |
● 輸出端 |
20 byte |
硬件擴展 |
自動編碼 |
是 |
● 機械編碼鍵 |
是 |
● 機械編碼鍵的類型 |
類型 C |
為不同的接口類型選擇基礎單元 |
● 兩線制連接 |
U0 類基座單元 |
時間 |
運行時間計數器 |
● 存在 |
是 |
模擬輸入 |
循環時間(所有通道),典型值 |
50 ms; 持續更新所有測量值和計算值(周期性和非周期性數據)的時間 |
導線長度 |
● 屏蔽,***大值 |
200 m |
● 未屏蔽,***大值 |
200 m |
輸入端的模擬值構成 |
***大掃描頻率 |
2 048 kHz |
報警/診斷/狀態信息 |
報警 |
● 診斷報警 |
是 |
● 極限值報警 |
是 |
● 過程報警 |
是; ***多可任意選擇 16 個過程值針對過高或過低進行監視 |
診斷 |
● 電源質量 |
是 |
● 電源電壓 |
是 |
● 硬件中斷丟失 |
是 |
● 參數設置錯誤 |
是 |
● 模塊故障 |
是 |
● 通道不可用 |
是 |
● 溢出/下溢 |
是 |
● 過載電流 |
是 |
診斷顯示 LED |
● 電源電壓監控 (PWR-LED) |
是 |
● 通道狀態顯示 |
是; 綠色 LED |
● 用于通道診斷 |
是; 紅色 Fn LED |
● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
集成功能 |
測量功能 |
● 電壓測量方法 |
TRMS |
● 電流測量方法 |
TRMS |
● 測量值采集的方式 |
無間隙 |
● 電壓波形 |
正弦或失真 |
● 測量變量的緩沖 |
是 |
● 參數長度 |
128 byte |
● 測量值采集帶寬 |
3.2 kHz; 高次諧波:63 / 50 Hz,52 / 60 Hz |
測量范圍 |
— 頻率測量,***小值 |
40 Hz |
— 頻率測量,***大值 |
70 Hz |
電壓測量輸入端 |
— 相線和零線之間可測量的電源電壓 |
277 V |
— 火線之間可測量的電源電壓 |
480 V |
— 相線和零線之間可測量的電源電壓,***小值 |
3 V |
— 相線和零線之間可測量的電源電壓,***大值 |
300 V |
— 火線之間可測量的電源電壓,***小值 |
6 V |
— 火線之間可測量的電源電壓,***大值 |
519 V |
— 火線和零線的內部電阻 |
1.5 M |
— 每根相線的功耗 |
60 mW; 300 V AC |
— 抗沖擊電壓能力 1.2 / 50µs |
2.5 kV |
— 電壓測量類別符合 IEC 61010-2-030 |
CAT II |
電流的測量輸入端 |
— 交流電時可測量的相對電流,***小值 |
1 %; 以測量范圍為準;1 A、5 A |
— 交流電時可測量的相對電流,***大值 |
120 %; 5 A 取值基于次級額定電流 |
— 交流電時的持續電流,所允許的***大值 |
5 A; 6 A 持續熱過載 |
— 測量范圍為 5 A 時每根相線的視在功率消耗 |
0.6 VA |
— 短時耐受電流強度測定值的時間期限為 1s |
100 A |
— 輸入阻抗測量范圍 0 至 5 A |
25 m 端子處 |
— 浪涌承受能力 |
10 A; 1 分鐘 |
— 零點抑制 |
0 ... 20 %,基于額定電流 |
準確度等級符合 IEC 61557-12 |
— 電壓測量變量 |
0,2 |
— 電流測量變量 |
0,2 |
— 視在功率測量變量 |
0.5 |
— 有功功率測量變量 |
0.5 |
— 無功功率測量變量 |
1 |
— 功率系數測量變量 |
0.5 |
— 有效功測量變量 |
0.5 |
— 無效功測量變量 |
1 |
— 中性線電流測量規格 |
0,2 |
— 相位測量變量 |
±0.5 °;IEC 61557-12 未涉及 |
— 頻率測量變量 |
0.05;僅在允許的電壓測量范圍內有效 |
— 諧波分量測量值 |
1 |
— THDU 測量值 |
1 |
— THDI 測量值 |
1 |
電源分析準確度等級符合 IEC 61000-4-30 |
— 電壓測量變量 |
等級 S |
— 電流測量變量 |
等級 S |
— 頻率測量變量 |
等級 S |
— 電壓中斷測量值 |
等級 S |
— 電壓突降和電壓驟升測量值 |
等級 S |
— 電壓諧波分量測量值 |
等級 S |
— 電流諧波分量測量值 |
等級 S |
電位隔離 |
通道的電勢分離 |
● 在通道之間 |
否 |
● 在通道和背板總線之間 |
是 |
● 在通道和負載電壓 L+ 之間 |
是; 包括 FE |
