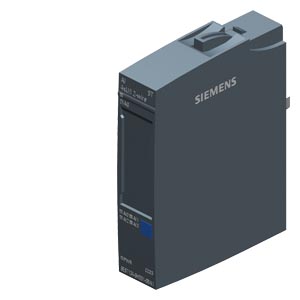

SIMATIC ET 200SP，模擬量輸入模塊，AI 4XU/I 2 線標準，封裝單元：1 件，適合 BU 型 A0、A1，顏色代碼 CC03，模塊診斷，16 位，+/-0，3% |
| 一般信息 |
| 產品類型標志 |
AI 4x U/I 2 線 |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0、A1 |
| 模塊特有彩色標牌板的顏色代碼 |
CC03 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 可變測量范圍 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 / - |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.6 以上版本 |
| ● PCS 7 可組態/集成式，自版本 |
V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● 過采樣 |
否 |
| ● MSI |
否 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
37 mA; 無傳感器電源 |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 24 V |
是 |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
20 mA; 每條通道***大 50 mA，持續時間 < 10 s |
| 功率損失 |
| 功率損失，典型值 |
0.85 W; 無傳感器電源電壓 |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
8 byte; + 1 個字節用于 QI 信息 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
A 型 |
| 為不同的接口類型選擇基礎單元 |
| ● 兩線制連接 |
BU 類型 A0、A1 |
| 模擬輸入 |
| 模擬輸入端數量 |
4; 差動輸入 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
30 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
50 mA |
| 循環時間（所有通道） ***小值 |
基本轉換時間和附加處理時間之和（視激活通道的參數設置而定） |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是; 15 位 |
| — 輸入電阻（0 至 10 V） |
120 k |
| ● 1 V 至 5 V |
是; 15 位 |
| — 輸入電阻（1 V 至 5 V） |
120 k |
| ● -10 V 至 +10 V |
是; 包括符號在內 16 位 |
| — 輸入電阻（-10 V 至 +10 V） |
120 k |
| ● -5 V 至 +5 V |
是; 包括符號在內 16 位 |
| — 輸入電阻（-5 V 至 +5 V） |
120 k |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是; 15 位 |
| — 輸入電阻（0 至 20 mA） |
100 + 大約 0.7 V 二極管正向電壓 |
| ● 4 mA 至 20 mA |
是; 15 位 |
| — 輸入電阻（4 mA 至 20 mA） |
100 + 大約 0.7 V 二極管正向電壓 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m; 200 m，電壓測量 |
| 輸入端的模擬值構成 |
| 測量原理 |
集成 (Sigma-Delta) |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| ● 可參數化的集成時間 |
是 |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
16.6/50/60 Hz |
| ● 轉換時間（每個通道） |
180 / 60 / 50 ms |
| 測量值濾波 |
| ● 平滑級數 |
4; 無；4/8/16 倍 |
| ● 可參數化 |
是 |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| — 雙線測量變頻器的負載，***大值 |
650 |
| ● 對于作為四線制測量變送器時的電流測量 |
否 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.01 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.005 %/K |
| 輸入端之間的串?dāng)_，***小值 |
50 dB |
| 25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) |
0.05 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.5 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.5 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.3 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.3 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 |
70 dB |
| ● 并聯電壓，***大值 |
10 V |
| ● 共模干擾，***小值 |
90 dB |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 4 至 20 mA 時 |
| ● 短路 |
是; 1 至 5 V 或雙線運行時：傳感器電源對地短路或傳感器電源輸入端短路 |
| ● 累積故障 |
是 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色/紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
是; 采用雙線電流輸入端組和電壓輸入端組之間通道組的方式 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是; 僅電壓輸入端時 |
