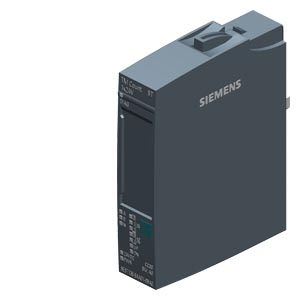

SIMATIC ET 200SP， TM 計數 1x 24V 計數器模塊，1 個通道 用于 24V 增量或 脈沖編碼器， 3 DI，2 DQ， 適合用于 A0 類型的基座單元， 包裝數量：1 件， |
| 一般信息 |
| 產品類型標志 |
TM Count 1x24V |
| 固件版本 |
V2.0 |
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC00 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V15 SP1 以上 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.6 以上版本 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.34 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
19.2 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
60 mA; 無負載 |
| 傳感器供電 |
| 輸出端數量 |
1 |
| 24 V 傳感器供電 |
| ● 24 V |
是; L+ (-0.8 V) |
| ● 短路保護 |
是; 電子/熱學 |
| ● 輸出電流，***大值 |
300 mA |
| 功率損失 |
| 功率損失，典型值 |
1 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
16 byte; 4 字節，快速模式時 |
| ● 輸出端 |
12 byte; 4 字節，運動控制時；0 字節，快速模式時 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
類型 B |
| 數字輸入 |
| 數字輸入端數量 |
3 |
| 可編程的數字輸入端 |
是 |
| 輸入特性符合 IEC 61131，類型 3 |
是 |
| 數字輸入端功能，可設置參數 |
| ● Tor 啟動/停止 |
是 |
| ● 捕獲 |
是 |
| ● 同步 |
是 |
| ● 未指定的數字輸入端 |
是 |
| ● 測頭 |
是 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-5 ... +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| ● 輸入端允許的電壓，***小值 |
-30 V; 持續 -5 V，短時 -30 V 反極性保護 |
| ● 輸入端允許的電壓，***大值 |
30 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 無 / 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms |
| — 從“0”到“1”時，***小值 |
6 µs; 設置參數時“無” |
| — 從“1”到“0”時，***小值 |
6 µs; 設置參數時“無” |
| 用于技術功能 |
| — 可參數化 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 數字輸出 |
| 數字輸出類型 |
晶體管 |
| 數字輸出端數量 |
2 |
| 可編程的數字輸出端 |
是 |
| 短路保護 |
是; 電子/熱學 |
| ● 響應閾，典型值 |
1 A |
| 感應式關閉電壓的限制 |
L+ (-53 V) |
| 控制數字輸入 |
是 |
| 數字輸出端功能，可設置參數 |
| ● 比較值轉換 |
是 |
| ● 未指定的數字輸出端 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.5 A; 每個數字輸出端 |
| ● 照明負載時的***大值 |
5 W |
| 負載電阻范圍 |
| ● 下限 |
48 |
| ● 上限 |
12 k |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
23.2 V; L+ (-0.8 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A; 每個數字輸出端 |
| ● 針對信號“1”的允許范圍，***大值 |
0.6 A; 每個數字輸出端 |
| ● 針對信號“1”的***小負載電流 |
2 mA |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
50 µs |
| ● 從 ”1” 到“0”，***大值 |
50 µs |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 kHz |
| ● 電感負載時的***大值 |
0.5 Hz; 根據 IEC 60947-5-1，DC-13；注意降額曲線 |
| ● 照明負載時的***大值 |
10 Hz |
| 輸出端的總電流 |
| ● 每個模塊的***大電流 |
1 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
