LP靜止式進相器操作簡單，維修保養不影響生產
在工礦企業中，電網無功功率的消耗主要是來自三相交流異步電動機，因此大功率異步電動機無功補償是工礦企業節能的主要途徑。目前，國內外大中型繞線無功功率補償?shù)姆绞街饕袃煞N：一種是電動機定子側并聯電容器；另一種是電動機轉子回路串接進相裝置；該兩種補償方式均使用于恒負載狀態，如：球磨機均能達到較好的補償，但是在變負載工況下，由于變負載變化幅度較大，具有頻繁突變的特性，且呈現間歇過程，電容器和現有的靜止式進相器均不能滿足繞線電機在變負載工況下對無功補償?shù)囊�。鑒于此，我公司自主研制開發了LVP系列變負載進相器，徹底解決了繞線電機在變負載工況下的無功補償問題。
性能特點：
靜止式進相器性能特點

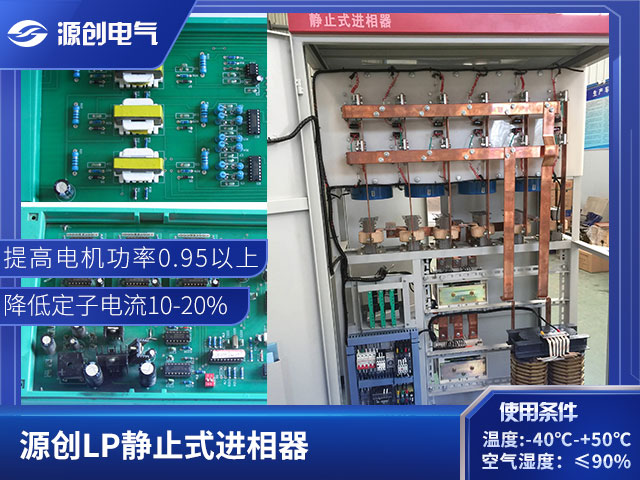

LP系列靜止式進相器是大中型繞線式電機無功就地補償?shù)?**產品，適用于各行業90～6000kw繞線式異步電動機。LP系列靜止式進相器的優良性能主要表現在以下幾個方面：
1)采用**的交交-變頻技術和微機控制技術，可靠性高。
2)可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%上。
3)降低電機定子電流l0%～20%，降低線損、銅損20%-30%。
4)電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
5)補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
6)綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果***佳；無轉動部件，因而適應環境的能力更強。
7)因效率提高而節能效果顯著。
8)具有故障自動保護功能，操作簡單，維修保養不影響生產。
LP系列靜止式進相器的應用范圍極為廣泛，在水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中用作各種負載的繞線式異步電機的無功就地補償設備，如：
◆球磨機◆風機 ◆壓榨機◆破碎機
◆壓縮機◆軋鋼機◆撕解機◆熱磨機
變負載進相器性能特點
LVP系列是大中型繞線式電機無功就地補償?shù)?**產品，適用于各行業75～10000KW繞線式異步電動機。LVP系列變負載進相器的優良性能主要表現在以下幾個方面：
● 突破性地解決了變負載電機就地補償?shù)碾y題，填補了國內這一領域的技術和產品空白。
● 采用**的交—交變頻技術和微機控制技術，可靠性高。
● 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上。
● 降低電機定子電流10%～20%，降低線損、銅損20%-30%。
● 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
● 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
● 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果***佳；無轉動部件，因而適應環境的能力更強。
● 變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償?shù)哪康�，使功率因�?shù)始終處于***優狀態。
● 友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。
進相器的保養與維護
注意事項
為確保進相器長期安全、可靠地運行，請操作人員特別注意以下事項：
1. 主電機起動前必須合上進相器內的空氣開關，使進相器通電，否則，主機無法起動(按起動按鈕無效)。
2. 嚴禁在主機運行期間切斷進相器電源—斷開進相器內的空氣開關或切斷進相器所接的380V電源。否則，會使主機停車。
3. 當設備大修后或進相器停用一段時間又重新啟用時，***次進相前應觀察柜內控制單元指示燈是否正常(電動機起動并正常運轉后)。若正常，才可投入進相。
4. 進相后，當電機定子電流出現大幅擺動時，應立即退相，查出原因并檢修后才可投入使用。
5.嚴禁頻繁進相、退相，每次重復操作間隔不得少于2分鐘。
6.嚴禁隨意拔插控制板。
7.進相器檢修不得在進相狀態進行，發現問題應立即退相。
8.必須嚴格遵守“先起動，后進相”的開機順序，及“先退相，后停機”的停機順序，不得反序操作。
基本維護
1. 要經常檢查進相冷卻風機是否停轉，若停轉則及時退相，檢修或更換風機，以免燒壞可控硅。
2.要定期檢修進相器內的兩個大接觸器的觸頭，以延長接觸器的使用壽命，保障進相器及電動機安全運行。
3.要定期吹掃、清理進相器內的灰塵，以免過多的積灰影響進相器內變壓器的正常散熱和控制單元的正常工作，尤其在進相器停用一段時間又重新起用時，必須清理。
檢修指南
注意：
1.進相的檢修，必須由技術人員進行，嚴禁操作工隨意處置。
2. 進相器故障的查找順序?yàn)椋合炔槿蹼�、后查�?qiáng)電。即先檢查控制單元(控制板)是否正常，控制單元正常后，再查強電控制回路的故障。
3. 因檢修控制板而要插、拔控制板時，應關斷進相器內的單相空氣開關(不影響主電機工作)。嚴禁帶電操作。而且，插入時不得用力過大、過猛，以免插壞插針。
