電池型號

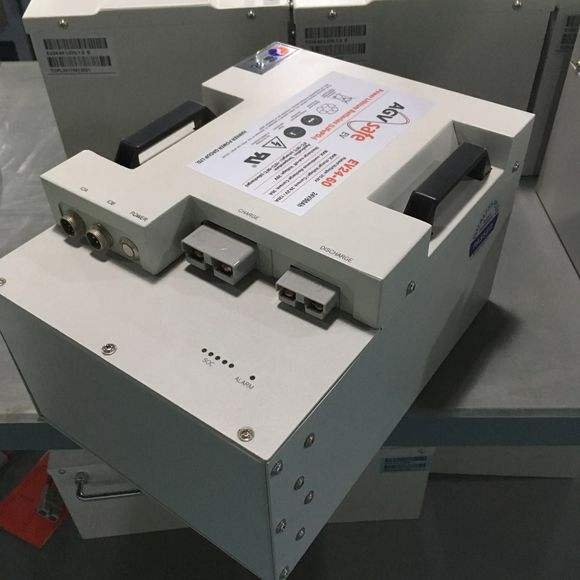

EV24-60

標稱電壓

25.6V

標稱容量

60AH

尺寸

箱體尺寸：314mm（長）*248mm（寬）*215mm（高）

安裝尺寸：370mm（長）*260mm（寬）*225mm（高）

重量

25KG

充電電壓

29.2V（可設置）

放電***低電壓

21.2V（可設置）

標稱放電電流

***大30A持續放電（23℃）

標稱充電電流

***大120A持續充電（23℃）

輸出穩壓功能

充、放電口隔離，放電口***高輸出電壓26.2V

充電保護

電池充滿電后，自動切斷充電

放電保護

電池電壓低于21.2V（可設置），自動切斷放電

過溫保護

電池內部溫度高于65℃（可設置），自動切斷充／放電

均衡電路

均衡電路用于均衡八個電芯模塊之間的輕微容量不平衡。

SOC（荷電狀態）測量

AO模擬量輸出 0V～5VDC，對應SOC０％～100％

剩余電量LED顯示

5顆綠燈顯示電量，每亮一顆，電量增加值為20％

報警LED燈

一顆紅燈，閃爍報警

RS-485通信

RS-485用于與上位通信或與其它模塊連接。

可配置的DO輸出

兩路干接點DO輸出，用戶可選擇2個指標（電壓、電流、電量、溫度等達
   到設定值）DO輸出信號

工作溫度

-10℃～60℃

儲存溫度

-20℃～70℃

工作濕度

相對濕度10%～80%，無凝結

冷卻系統

被動自然冷卻

IOA 5芯航插

IOB 5芯航插

Pin

Description

Pin

Description

Pin

Description

Pin

Description

1

485通訊信號A

4

SOC模擬量輸出信號正

1

DO+

4

DI-

2

485通訊信號B

5

SOC模擬量輸出信號負

2

DO-

5

NC

3

NC

3

DI+
