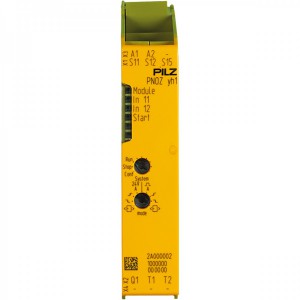

PNOZ yh1 2DI 24VDC



產品物料號: 2A000002

模塊化安全繼電器系列myPNOZ的頭模塊，輸入：2個，用于 監測1個安全功能：帶/不帶觸點間短路檢測功能 的1/2通道接線，寬度：1半導體信號輸出， UB = 24VDC ，寬度：17.5mm

技術數據

電氣數據

U1的用途	Versorgung des Systems
供電電壓 (V)	24  V
電源電壓類型U1	DC

輸入

數字輸入數量	2
U 輸入符合 EN 61131-2 類型 1	24 V DC
輸入和內部模塊總線電壓之間的電位隔離	nein

測試時鐘輸出

測試脈沖輸出數量

2

環境數據

環境溫度標準	EN 60068-2-14
以攝氏度一表示的環境溫度	-10 - 55  °C
存儲溫度標準	EN 60068-2-1/-2
氣候適宜性標準	EN 60068-2-78
允許/不允許凝結	不允許
海平面以上***大安裝高度不受額定功率的限制	5000 m
EMC 達到標準 ...	EN 60947-5-1     EN 61000-6-2   EN 61326-3-1
振動測試所依據的標準	EN 60068-2-6
沖擊應力測試所依據的標準1規定的加速度	15g
應遵守的間隙與爬電距離標準	EN 60947-5-1
過電壓等級	III
間隙與爬電距離污染程度規范	2
防護等級標準	EN 60529
保護類型，安裝	IP54
保護類型，機殼	P_SCHUTZ_GEHAEU_IP20
端子保護類型	IP20

時代

同時輸入電路

∞

機械數據

安裝位置	beliebig
DIN電源軌尺寸（EN 50022）	35 x 7.5 EN 50022
殼體材料下部	PC
外殼上面部分材質	PC
連接端子	Federkraftklemme   Schraubklemme
端子樣式	steckbar
柔性AWG導體的允許截面面積	24 - 12 AWG
高度尺寸	98  mm
寬度尺寸	17.5  mm
深度尺寸	121  mm
凈重	85  g
總重	95  g
