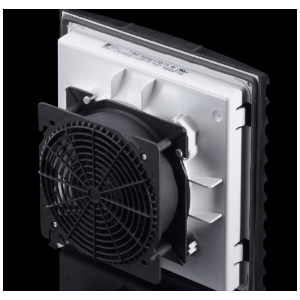

威圖機柜RittalTopTherm 過濾器風扇
產品型號 3239.118
成套風扇單元，無需工具即可安裝在表面上。風扇氣流量為 20 - 900m³/h，防護等級按標準為 IP 54。
產品描述:
采用斜流式風機技術的過濾器風扇壓力更穩(wěn)定，并能提供更恒定的氣流。斜流式出風技術可實現控制機柜的均勻散熱。
顏色:
RAL 9005
供貨范圍:
Complete unit ready to install, including chopped-fibre filter mat
風扇:
軸向，罩極電機
Air throughput, unimpeded airflow (with chopped-fibre filter):
在 50 Hz 條件下: 100 m³/h
在 60 Hz 條件下: 115 m³/h
Air throughput, unimpeded airflow (with pleated filter):
在 50 Hz 條件下: 110 m³/h
在 60 Hz 條件下: 125 m³/h
氣流量（帶含有標準過濾墊的排氣過濾器）（數量 x 型號）:
1 x 3239208: 74/87 m³/h
2 x 3239208: 84/98 m³/h
額定工作電壓:
115 V, 1~, 50 Hz/60 Hz
額定功率 Pel:
在 50 Hz 條件下: 19 W
在 60 Hz 條件下: 18 W
額定電流 ***大:
在 50 Hz 條件下: 0.24 A
在 60 Hz 條件下: 0.22 A
尺寸:
寬度: 204 mm
高度: 204 mm
安裝開口截面:
開孔寬度: 177 mm
開口高度: 177 mm
安裝深度:
90 mm
防護等級 IP，符合 IEC 60 529 標準:
IP54 with chopped-fibre filter/pleated filter
IP55 with pleated filter and absorber mat
IP56 with chopped-fibre filter/pleated filter and hose-proof hood
防護等級 NEMA:
Type 12 with chopped-fibre filter/pleated filter
Type 3, 3R, 4, 4X with chopped-fibre filter/pleated filter and hose-proof hood
前置熔斷器:
自動保險器/熔絲: 2 A
說明:
To increase the air throughput, a pleated filter may optionally be used (see characteristic curve). Suitable for use with fan-and-filter units, roof-mounted fans and outlet filters.
針對 3237.XXX 過濾器風扇，通過設備上的 2 條單芯導線（長度約 300 mm）連接電子接口，其他過濾器風扇則采用彈簧端子
風扇使用壽命 (L10, 40 °C):
在 50 Hz 條件下: 68,200 h
在 60 Hz 條件下: 68,200 h
工作溫度范圍:
-15 °C...55 °C
貯存溫度范圍:
-30 °C...70 °C
噪音等級:
在 50 Hz 條件下: 46 dB(A)
在 60 Hz 條件下: 49 dB(A)
包裝單元:
1 件
重量/包裝:
1.04 kg
