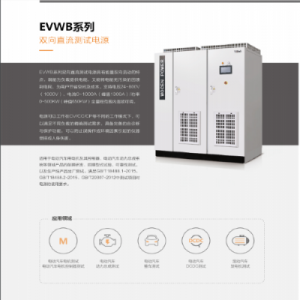

雙向直流測試電源專為新能源電動汽車行業的電機控制器、驅動電機、整車測試而開發。采用四象限 PWM 整流、雙向 BUCK 變換、純數字化控制等核心技術開發，具有能量雙向流動、100%能量回饋、精度高、瞬態特性迅速、轉換效率高、電網低污染、通訊接口豐富、保護功能強大等主要特點。支持電壓 24~800V~1000V、電流 0~600A（峰值1000A）/功率 0~300KW（峰值 450KW）全量程范圍內連續可調。適用于電動汽車用電機及其控制器的研發、型式、可靠性、出廠等各項測試實驗。

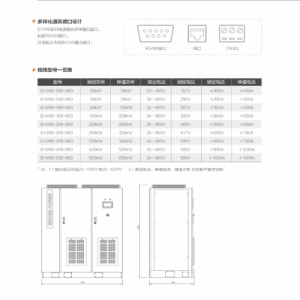

雙向直流測試電源規格型號：
EVWB-050-1000，額定功率50kW，峰值功率75kW，外形尺寸800x1800x980mm；
EVWB-080-1000，額定功率80kW，峰值功率120kW，外形尺寸800x1800x980mm；
EWWB-160-1000，額定功率160kW，峰值功率208kW，外形尺寸1200x2000x1080mm；
EWWB-200-1000，額定功率200kW，峰值功率260kW，外形尺寸1200x2000x1080mm；
EVWB-250-1000，額定功率250kW，峰值功率325kW，外形尺寸1800x2000x1080mm；
EVWB-300-1000，額定功率300kW，峰值功率390kW，外形尺寸1800x2000x1080mm；
EVWB-400-1000，額定功率400kW，峰值功率520kW，外形尺寸2700x2200x1080mm；
EVWB-500-1000，額定功率500kW，外形尺寸2700x2200x1080mm；

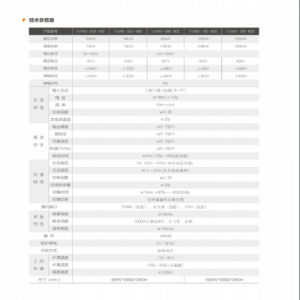

雙向直流測試電源性能簡介：
1、雙向直流測試電源具有雙向直流電源輸出功能，包含恒壓、恒流、恒功率多種輸出模式。
2、采用四象限控制技術，全功率內能量雙向流動，運行穩定可靠。
3、采用 PWM 整流技術，功率因數>0.99，輸入諧波<3%，效率大于 93%。
4、采用高速數字控制技術，輸出精度達到 0.1%。
5、采用七寸觸摸屏操作，操作、顯示便捷。
6、輸出參數、保護參數可編程，可適用于不同類型設備測試。
7、具有多種操作接口、可實現遠程操作、無人值守以及嵌入測試系統。
8、采用模塊化設計，設備后期維護簡便。
9、一體式散熱通道設計、溫升低、運行可靠性高、使用壽命長。
10、線電壓補償功能，具有自動線電壓補償功能，可通過檢測自動補償線損，提高負載端的電能質量。
11、自由設置參數上限限制功能：具有輸出電壓、輸出電流、輸出功率設置值的上限限制，客戶可修改限制值，在客戶不同測試階段防止客戶的誤操作引起設備損壞。
12、絕緣檢測（選配）：具備絕緣監測功能，監測對地絕緣電阻；發生故障時，安全切
13、斷輸出與負載的電氣連接；
14、風機調速功能：具備高低檔風機調速功能，降低機器噪音。
15、并機功能(選配)：具備并機接口，支持 2 臺電源并聯輸出。
雙向直流測試電源工作模式介紹：
雙向直流測試電源包含恒壓、恒流、恒功率三種工作模式。工作在恒壓模式、恒流模式還是恒功率模式取決于電壓、電流和功率的設定值及負載的大小。根據負載所需電壓值設定電源輸出電壓，當設定的電流和功率值大于負載所需電流和功率值時，電源工作于恒壓狀態，這是直流電源***常用的一種工作狀態；當設定電源的輸出的電流值小于負載正常工作所需電流值，同時設定的電源輸出功率值大于負載工作所需功率時，電源會進入恒流工作狀態，此時電源輸出電壓會低于設定的電壓值；當設定電源的輸出的電流值大于負載正常工作所需電流值，但是設定的電源輸出功率值小于負載工作所需功率值時，電源進入恒功率工作狀態，此時電源輸出電壓會低于設定的電壓值；大多數應用場合需注意合理設置電源輸出電流和輸出功率值，避免電源進入限流或限功率狀態，以免導致負載工作不正常。
如果，您對以上雙向直流測試電源感興趣或有疑問，可以搜一下“山東沃森電源”或“ L32 L057 6237 ”了解產品詳情。沃森電源——您全程貼心的采購顧問！
