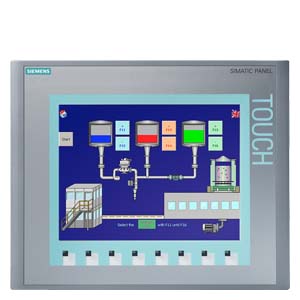

| SIMATIC HMI KTP1000 Basic Color PN， 精簡面板， 按鍵式/觸摸式操作， 10" TFT 顯示屏， 256 色， PROFINET 接口， 可項目組態，從 WinCC flexible 2008 SP2 Compact/ WinCC Basic 10.5版/ STEP 7 Basic 10.5版， 包含開源軟件，加熱 免費提供 參見隨附 CD | ||
| 一般信息 | ||
| 產品類型標志 | KTP1000 Basic color PN | |
| 顯示 | ||
| 顯示屏規格 | TFT | |
| 屏幕對角線 | 10.4 in | |
| 屏幕寬度 | 211.2 mm | |
| 屏幕高度 | 158.4 mm | |
| 顏色數量 | 256 | |
| 分辨率（像素） | ||
| ● 水平圖像分辨率 | 640 pixel | |
| ● 垂直圖像分辨率 | 480 pixel | |
| 背光燈 | ||
| ● MTBF 背景照明（溫度為 25 °C 時） | 50 000 h | |
| ● 可調節背景照明 | 否 | |
| 操作元件 | ||
| 鍵盤字體 | ||
| ● 功能按鍵 | ||
| — 功能按鍵數量 | 8 | |
| — 帶 LED 的功能按鍵數量 | 0 | |
| ● 帶有 LED 的按鍵 | 否 | |
| ● 系統按鍵 | 否 | |
| ● 數字鍵盤 | 是; 屏幕鍵盤 | |
| ● 字母數字鍵盤 | 是; 屏幕鍵盤 | |
| 觸摸屏 | ||
| ● 觸摸屏規格 | 是; 模擬式電阻 | |
| 安裝方式/安裝 | ||
| 安裝位置 | 垂直 | |
| 背面安裝 | 否 | |
| 壁板安裝/直接安裝 | 否 | |
| 可以垂直安裝（縱向格式） | 否 | |
| 可以橫向安裝（橫向格式） | 是 | |
| 無外部通風時的***大允許傾斜角度 | 35° | |
| 電源電壓 | ||
| 電源的電壓類型 | DC | |
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 0.6 A | |
| 接通電流脈沖 I²t | 0.2 A²·s | |
| 功率 | ||
| 接收的有效功率典型值 | 15 W | |
| 處理器 | ||
| 處理器類型 | RISC 32 位 | |
| 存儲器 | ||
| 閃存 | 是 | |
| RAM | 是 | |
| 用于用戶數據的可用存儲器 | 2 Mbyte | |
| 輸出類型 | ||
| 聲音 | ||
| ● 蜂鳴器 | 是 | |
| ● 揚聲器 | 否 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 否 | |
| ● 軟件時鐘 | 是 | |
| ● 緩存 | 否 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 工業以太網接口數量 | 1 | |
| RS 485 接口數量 | 0 | |
| RS 422 接口數量 | 0 | |
| RS 232 接口數量 | 0 | |
| USB 接口數量 | 0 | |
| 20 mA 接口數量 (TTY) | 0 | |
| 并行接口數量 | 0 | |
| 其他接口數量 | 0 | |
| SD 卡插槽數量 | 0 | |
| 帶軟件接口 | 否 | |
| 工業以太網 | ||
| ● 工業以太網狀態 LED | 2 | |
| 協議 | ||
| PROFINET | 是 | |
| PROFINET IO 支持的協議 | 否 | |
| IRT | 否 | |
| PROFIBUS | 否 | |
| 支持 EtherNet/IP 協議 | 是 | |
| MPI | 否 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 是 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 網絡屬性 | ||
| ● HTTP | 否 | |
| ● HTML | 否 | |
| 其他協議 | ||
| ● CAN | 否 | |
| ● MODBUS | 是; Modicon (MODBUS TCP/IP) | |
| 報警/診斷/狀態信息 | ||
| 診斷 | ||
| ● 診斷信息可讀 | 否 | |
| 防護等級和防護類別 | ||
| IP（正面） | IP65 | |
| IP（背面） | IP20 | |
| NEMA（正面） | ||
| ● 包括類型 4，正面 | 是 | |
| ● 包括類型 4x 正面 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| cULus | 是 | |
| RCM（原 C-TICK） | 是 | |
| KC 許可 | 是 | |
| 在防爆區域使用 | ||
| ● ATEX 區域 2 | 否 | |
| ● ATEX 區域 22 | 否 | |
| ● cULus I 類 1 區 | 否 | |
| ● cULus I 類 2 區，2 級 | 否 | |
| ● FM I 類 2 級 | 否 | |
| 船舶建造許可 | ||
| ● 德國勞埃德船級社 (GL) | 是 | |
| ● 美國船舶檢驗局 (ABS) | 是 | |
| ● 必維國際檢驗集團 (BV) | 是 | |
| ● 挪威船級社 (DNV) | 是 | |
| ● 英國勞氏船級社 (LRS) | 是 | |
| ● 日本船級社 (Class NK) | 是 | |
| ● 波蘭船級社 (PRS) | 否 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| 操作（垂直安裝） | ||
| — 垂直安裝時的***小值 | 0 °C | |
| — 垂直安裝時的***大值 | 50 °C | |
| 操作（***大傾斜角度） | ||
| — ***大傾斜角度時的***小值 | 0 °C | |
| — ***大傾斜角度時的***大值 | 40 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| 相對空氣濕度 | ||
| ● 操作，***大值 | 90 %; 無凝結 | |
| 操作系統 | ||
| 專有 | 是 | |
| 預安裝的操作系統 | ||
| ● Windows CE | 否 | |
| 項目組態 / 標題 | ||
| 消息顯示 | 是 | |
| 報文系統（包括緩沖器和應答器） | 是 | |
| 過程值顯示（輸出） | 是 | |
| 可規定過程值（輸入） | 是 | |
| 方案管理 | 是 | |
| 組態軟件 | ||
| ● STEP 7 Basic (TIA Portal) | 是; 通過集成的 WinCC Basic (TIA Portal) | |
| ● STEP 7 Professional (TIA Portal) | 是; 通過集成的 WinCC Basic (TIA Portal) | |
| ● WinCC flexible Compact | 是 | |
| ● WinCC flexible Standard | 是 | |
| ● WinCC flexible Advanced | 是 | |
| ● WinCC Basic (TIA Portal) | 是 | |
| ● WinCC Comfort (TIA Portal) | 是 | |
| ● WinCC Advanced (TIA Portal) | 是 | |
| ● WinCC Professional (TIA Portal) | 是 | |
| 語言 | ||
| 在線語言 | ||
| ● 聯機/運行時間語言數量 | 5 | |
| 語言 | ||
| ● 每個項目的語言 | 32 | |
| WinCC 下的功能性 (TIA Portal) | ||
| 庫 | 是 | |
| 應用軟件/選件 | 無 | |
| ● 網頁瀏覽器 | 否 | |
| ● SIMATIC WinCC Sm@rtServer | 否 | |
| 任務計劃器 | ||
| ● 時間控制 | 否 | |
| ● 任務控制 | 是 | |
| 消息系統 | ||
| ● 消息類別數量 | 32 | |
| ● 位消息 | 是 | |
| — 位消息數量 | 200 | |
| ● 模擬消息 | 是 | |
| — 模擬消息數量 | 15 | |
| ● 系統消息 HMI | 是 | |
| ● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） | 否 | |
| ● 每條消息的字符數 | 80 | |
| ● 每條消息的過程值數量 | 8 | |
| ● 消息指示器 | 是 | |
| ● 消息緩沖器 | ||
| — 條目數量 | 256 | |
| — 循環緩沖器 | 是 | |
| — 剩余 | 是 | |
| — 免維護 | 是 | |
| 方案管理 | ||
| ● 配方數量 | 5 | |
| ● 每個配方的數據集 | 20 | |
| ● 每個數據集的條目 | 20 | |
| ● 內部配方存儲器的容量 | 40 kbyte | |
| ● 配方存儲器可以擴展 | 否 | |
| 變量 | ||
| ● 每臺設備的變量數 | 500 | |
| ● 每幅圖像的變量數 | 30 | |
| ● 臨界值 | 是 | |
| ● 多路復用 | 是 | |
| ● 結構 | 否 | |
| ● 陣列 | 是 | |
| 畫面 | ||
| ● 可組態的圖片數量 | 50 | |
| ● ***窗口/默認 | 是 | |
| ● 全局畫面 | 是 | |
| ● 通過 PLC 選擇圖像 | 是 | |
| ● PLC 中的圖像編號 | 是 | |
| 圖片對象 | ||
| ● 每個圖像的對象數量 | 30 | |
| ● 文本區 | 是 | |
| ● I/O 區 | 是 | |
| ● 圖形化的 I/O 區（圖形列表） | 是 | |
| ● 符號形式的 I/O 區（文本列表） | 是 | |
| ● 日期/時間域 | 是 | |
| ● 開關 | 是 | |
| ● 按鍵 | 是 | |
| ● 圖形顯示 | 是 | |
| ● 圖標 | 是 | |
| ● 幾何對象 | 是 | |
| 復雜圖片對象 | ||
| ● 每個圖像的復雜對象數量 | 5 | |
| ● 消息顯示 | 是 | |
| ● 曲線顯示 | 是 | |
| ● 用戶顯示 | 是 | |
| ● 狀態/控制 | 否 | |
| ● Sm@rtClient 顯示 | 否 | |
| ● 配方顯示 | 是 | |
| ● f(x) 曲線顯示 | 否 | |
| ● 系統診斷顯示 | 否 | |
| ● 媒體播放器 | 否 | |
| ● 條形圖 | 是 | |
| ● 滑動式調節器 | 否 | |
| ● 指示儀器 | 否 | |
| ● 模擬表/電子表 | 否 | |
| 列表 | ||
| ● 每個項目的文字列表數量 | 150 | |
| ● 每個文本列表的條目數量 | 30 | |
| ● 每個項目的圖形列表數量 | 100 | |
| ● 每個圖形列表的條目數 | 30 | |
| 歸檔 | ||
| ● 每臺設備的文檔數量 | 0 | |
| 安全性 | ||
| ● 用戶組數量 | 50 | |
| ● 用戶權限數量 | 32 | |
| ● 用戶數量 | 50 | |
| ● 密碼導出/導入 | 否 | |
| ● SIMATIC Logon | 否 | |
| 字符集 | ||
| ● 鍵盤字體 | ||
| — 美式（英語） | 是 | |
| 傳送（上傳/下載） | ||
| ● MPI/PROFIBUS DP | 否 | |
| ● USB | 否 | |
| ● 以太網 | 是 | |
| ● 使用外部存儲介質 | 否 | |
| 過程連接 | ||
| ● S7-1200 | 是 | |
| ● S7-1500 | 是 | |
| ● S7-200 | 是 | |
| ● S7-300/400 | 是 | |
| ● LOGO! | 是 | |
| ● Win AC | 是 | |
| ● SINUMERIK | 否 | |
| ● SIMOTION | 否 | |
| ● Allen Bradley (EtherNet/IP) | 是 | |
| ● Allen Bradley (DF1) | 否 | |
| ● Mitsubishi (MC TCP/IP) | 是 | |
| ● Mitsubishi (FX) | 否 | |
| ● OMRON (FINS TCP) | 否 | |
| ● OMRON ( |
否 | |
| ● Modicon (Modbus TCP/IP) | 是 | |
| ● Modicon (Modbus) | 是 | |
| 服務工具/組態工具 | ||
| ● 備份/恢復 | 是 | |
| ● 自動備份/恢復 | 否 | |
| ● 模擬 | 是 | |
| ● 設備轉換 | 是 | |
| 外設/選項 | ||
| 打印機 | 否 | |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 否 | |
| SIMATIC HMI SD 存儲卡：數字存儲卡 | 否 | |
| USB 存儲器 | 否 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 是 | |
| ● 鋁材 | 否 | |
| ● 不銹鋼 | 否 | |
| 尺寸 | ||
| 外殼正面寬度 | 335 mm | |
| 外殼正面高度 | 275 mm | |
| 安裝截面，寬度 | 310 mm | |
| 安裝截面，高度 | 248 mm | |
| 安裝深度 | 60 mm | |
| 重量 | ||
| 重量（不含包裝） | 2.65 kg | |
| 重量（含包裝） | 3.38 kg | |
| 上一次修改： | 2021/10/8 | |
