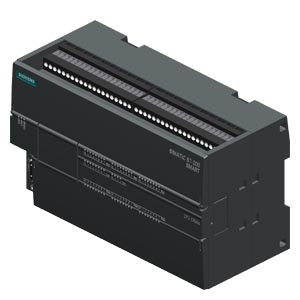

SIMATIC S7-200 SMART，CPU CR60， 緊湊型 CPU，AC/DC/繼電器， 機載 I/O： 36 個 24V DC 數字輸入；24 個 2A 繼電器數字輸出； 電源：交流 47-63Hz 時 85-264V AC， 程序存儲器/數據存儲器 20 KB |
| 一般信息 |
| 產品類型標志 |
CPU CR60 AC/DC/繼電器 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 Micro/WIN SMART |
| 安裝方式/安裝 |
| 導軌安裝 |
是; 標準導軌 |
| 電源電壓 |
| 額定值 (AC) |
|
| ● AC 120 V |
是 |
| ● AC 230 V |
是 |
| 允許范圍，下限 (AC) |
85 V |
| 允許范圍，上限 (AC) |
264 V |
| 電源頻率 |
| ● 允許范圍，下限 |
47 Hz |
| ● 允許范圍，上限 |
63 Hz |
| 輸入電流 |
| 耗用電流（額定值） |
160 mA; AC 240 V 時 |
| 耗用電流，***大值 |
280 mA; AC 120 V 時 |
| 接通電流，***大值 |
7.3 A; 264 V 時 |
| 輸出電流 |
| 電流輸出，***大值 |
300 mA; 24 V DC 傳感器電源 |
| 功率損失 |
| 功率損失，***大值 |
20 W |
| 存儲器 |
| 存儲器類型 |
DDR |
| 閃存 |
是 |
| RAM |
是 |
| 用于用戶數據的可用存儲器 |
8 kbyte |
| 存儲器大小 |
12 kbyte; 程序存儲器 |
| 微型存儲卡 |
是; microSDHC 卡（可選） |
| CPU-處理時間 |
| 對于位運算，典型值 |
150 ns; / 說明 |
| 對于字運算，典型值 |
1.2 µs; / 說明 |
| 對于浮點運算，典型值 |
3.6 µs; / 說明 |
| 地址范圍 |
| 外設地址范圍 |
| ● 輸入端 |
32 byte; 數字量輸入 |
| ● 輸出端 |
32 byte; 數字量輸出 |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘，未緩沖 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 緩沖持續時間 |
7 d |
| ● 每日偏差，***大值 |
4 s; 25 °C 時在 120s/月范圍內 |
| 數字輸入 |
| 數字輸入端數量 |
36 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
< 5 V DC |
| ● 對于信號“1” |
+15 至 +30 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
4 mA |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m; 50 m 屏蔽，HSC 輸入端 |
| ● 未屏蔽，***大值 |
300 m |
| 數字輸出 |
| 數字輸出端數量 |
24; 繼電器 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
2 A |
| ● 照明負載時的***大值 |
30 W; DC 時 30 W，AC 時 200 W |
| 繼電器輸出端 |
| ● 繼電器輸出端數量 |
24 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 接口 |
| 工業以太網接口數量 |
1 |
| RS 485 接口數量 |
1 |
| 1. 接口 |
| 接口類型 |
以太網 |
| 電位隔離 |
是; 隔離的變壓器，1500V AC |
| 傳輸速率的自動計算 |
是; 10/100 Mbit/s |
| 自動協商 |
是 |
| 自動交叉 |
是 |
| 物理接口 |
| ● RJ 45（以太網） |
是 |
| 2. 接口 |
| 接口類型 |
RS 485（***大 187.5 Mbps） |
| 協議 |
| PROFINET IO 支持的協議 |
是 |
| PROFIBUS |
否 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| 通信功能 / 標題 |
| S7 通訊 |
| ● 提供支持 |
是 |
| ● 作為服務器 |
是 |
| ● 作為客戶端 |
是 |
| 調試功能測試 |
| 強制 |
| ● 強制 |
是 |
| 集成功能 |
| PID 調節器 |
是; PID 閉環控制功能：連續控制器輸出，二進制控制器輸出，自動/手動模式，***多 8 個回路 |
| EMV |
| 抗靜態放電干擾的能力 |
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是 |
| — 空氣放電時的試驗電壓 |
8 kV |
| — 接觸放電時的試驗電壓 |
4 kV |
| 針對高頻電磁場的抗干擾能力 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| 與導線相關的抗干擾能力 |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 |
是; 2 kV 符合 IEC 61000-4-4，脈沖 |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脈沖 |
