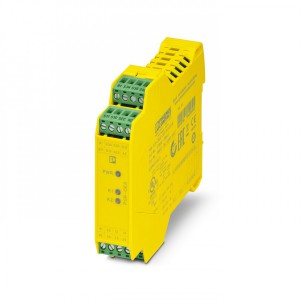

菲尼克斯安全繼電器PSR-SCP- 24DC/CE3/3X1/1X2/B-1118037

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

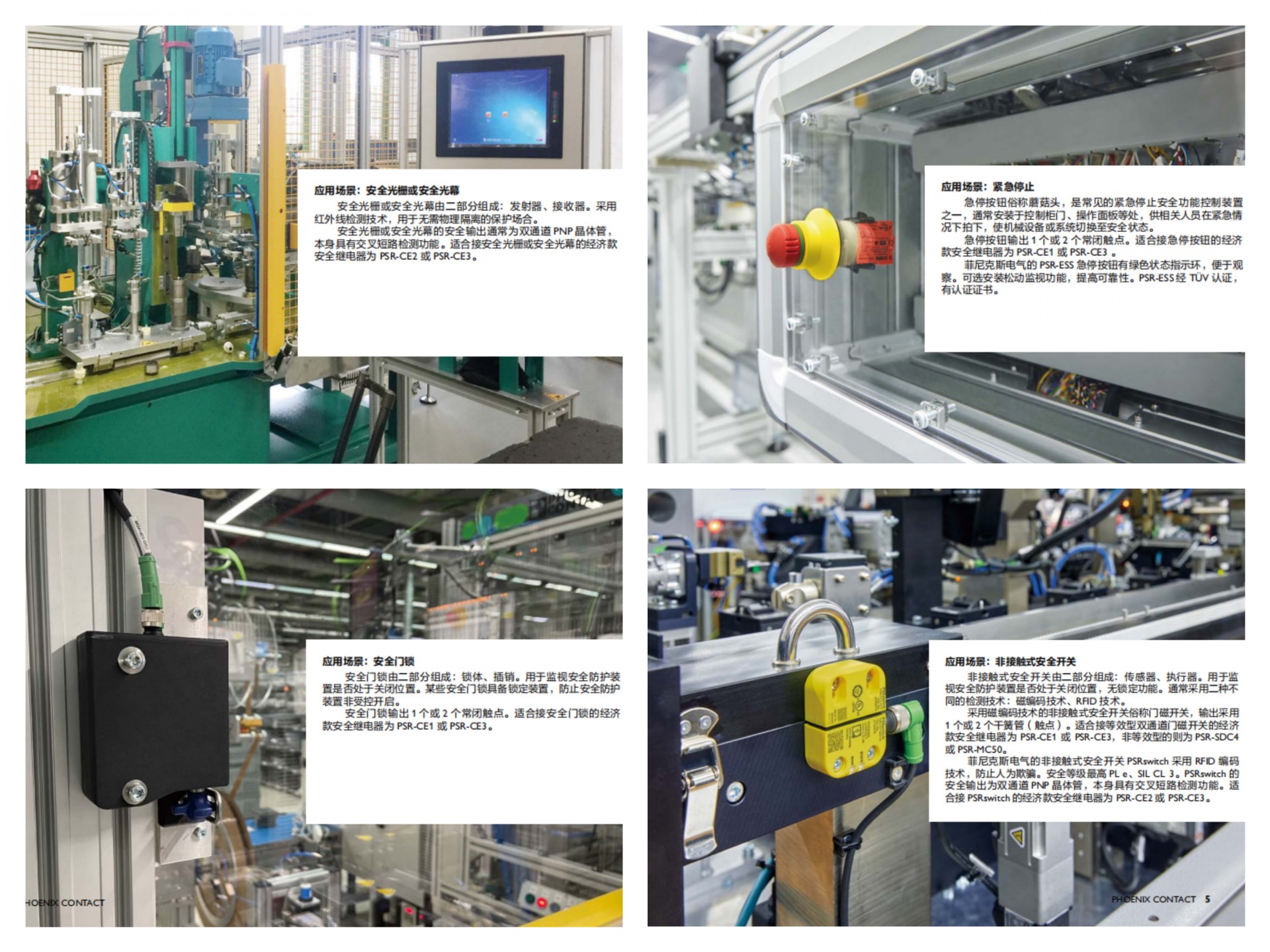

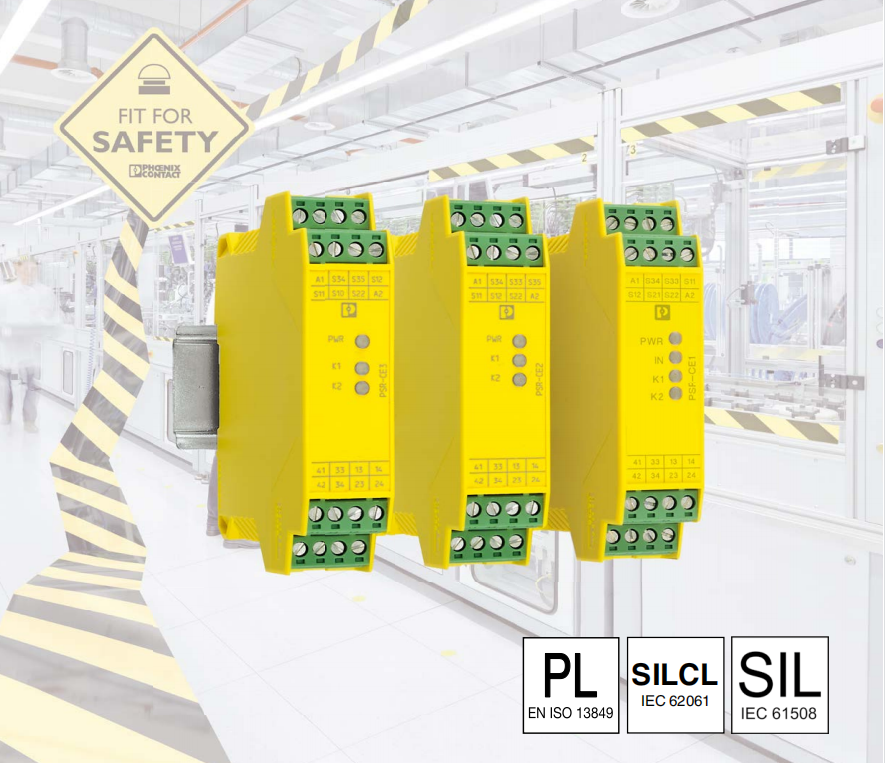

PSR-CE 系列經濟款菲尼克斯繼電器

l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控

l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控

l PSR-CE3 適用于上述所有傳感器

l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能

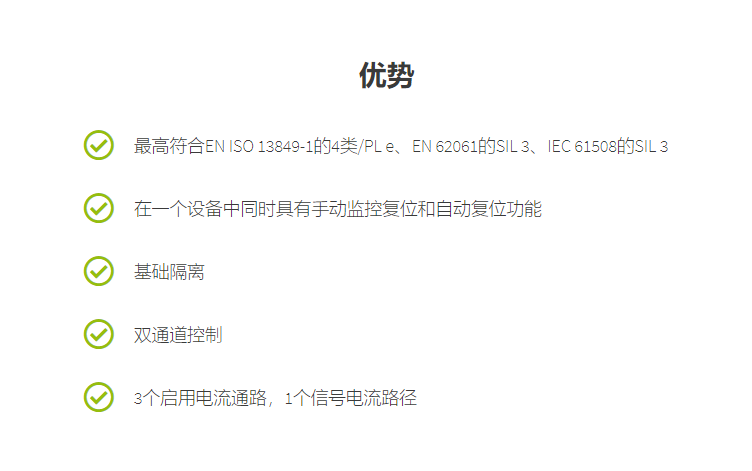

l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

l 輸出為3個常開觸點、1個常閉觸點 ，模塊寬度22.5mm，可插拔式螺釘端子

菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4及PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，1個信號電流路徑，US = 24 V DC，熱插拔螺釘式接線端子

一、產品屬性

產品類型	安全繼電器
套件包括	1179332 PSR-SCP- 24DC/CE3/3X1/1X2/B SET
應用	急停按鈕
	安全門
	光柵
機械壽命	約 10⁷ 開關次數
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

二、電氣特性

額定條件下的***大功耗	16.6 W (US = 26.4 V, IL² = 72 A², P總計***大 = 2.2 W + 14.4 W)
額定操作模式	100 %符合條件
額定絕緣電壓	250 V
額定過電壓／絕緣	所有輸出觸點之間4kV基礎安全隔離
	所有輸出電流通路/邏輯通路與殼體之間有4kV基礎隔離
	安全隔離，250 V負載電流通路和24 V邏輯通路之間有6 kV增強型隔離

三、電源

名稱	A1/A2
額定控制電路電源電壓US	24VVDC -15% /+10 %
額定控制電源電流IS	典型值 70 mA (US時)
US時的功耗	典型值 1.68 W
沖擊電流	< 5.2 A (電壓通常為US，Δt = 2 ms)
延遲時間	5 ms (Us電壓驟降時)
保護電路	串聯保護，防止極性反轉; 抑制二極管

四、特性
