寬帶RF輸入頻率范圍:24 GHz至44 GHz
2種下變頻模式
從RF至基帶I/Q直接變頻
鏡像抑制下變頻為復中頻
LO輸入頻率范圍:5.4 GHz至10.25 GHz
LO四倍頻器較高可達41 GHz
匹配50 Ω、單端RF輸入和復中頻輸出
匹配100 Ω平衡或50 Ω單端LO輸入之間的選項
具有可調輸出共模電壓電平的100 Ω平衡基帶I/Q輸出阻抗
鏡像抑制優化
用于設置混頻器輸入功率的平方律功率檢波器
用于接收器功率控制的可變衰減器
可通過四線式SPI接口編程
32引腳、5 mm × 5 mm LGA封裝
EVAL-ADMV1014
ADMV1014 是一款采用硅鍺(SiGe)設計的寬帶、微波下變頻器,針對點到點微波無線電設計進行優化,工作頻率范圍為 24.5 GHz 至 43.5 GHz。
該下變頻器提供兩種頻率轉換模式。該器件能夠從正交解調直接變頻為基帶 IQ 輸出信號,并從鏡像抑制下變頻為復中頻輸出載波頻率。基帶輸出可采用直流耦合,或更典型的是,IQ 輸出將使用足夠低的高通轉折頻率進行交流耦合,以確保充足的解調精度。SPI 接口可對正交相位進行微調,使用戶能夠優化 IQ 解調性能。另一方面,可以禁用基帶 IQ 輸出,且 I/Q 信號可通過片內有源巴倫提供兩個單端復中頻輸出(800 至 6000MHz)。用作鏡像抑制下變頻器時,不需要的鏡像項通常會被抑制,比所需邊帶低 25dBc。ADMV1014 提供靈活的 LO 系統,包括 LO 輸入頻率范圍***高達 47 GHz 的頻率四倍選項,以覆蓋 24.5 至 43.5GHz 的 RF 輸入范圍。提供平方律功率檢波器,以便監控混頻器輸入端上的功率電平。檢波器輸出可用于通過片內集成的 AGC 環路提供對RF輸入可變衰減器的閉環控制,或者作為一個選項,可以使用外部運算放大器誤差積分器電路。
ADMV1014 下變頻器采用緊湊的散熱增強型、5 mm × 5 mm 倒裝芯片 CSP 封裝。ADMV1014 工作殼溫范圍為 −40°C 至 +85°C。

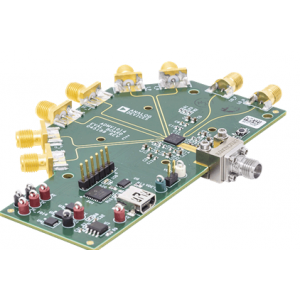

ADMV1014-EVALZ評估板集成了帶微控制器的ADMV1014、低壓差(LDO)穩壓器和nanoDAC®以便快速輕松地評估ADMV1014。該微控制器允許用戶通過分析、控制、評估(ACE)軟件配置ADMV1014寄存器映射。LDO穩壓器使ADMV1014能夠采用單電源供電并提供***佳電源紋波抑制性能。通過nanoDAC,用戶可以對進入ADMV1014混頻器的RF功率進行衰減,而無需使用外部電源。
有關 ADMV1014 的完整詳情可參見 ADMV1014 數據手冊,使用評估板時應同時參考 ADMV1014-EVALZ 評估板用戶指南與數據手冊。
優勢和特點
ADMV1014 的全功能評估板
用于串行端口接口(SPI)控制的板載 USB
5 V 電源
用于 SPI 控制的 ACE 軟件接口
