菲尼克斯電氣可提供管理型和非管理型千兆工業以太網供電交換機,菲尼克斯交換機的這些產品通過IEC 61850認證,適用于DIN導軌安裝。即使在惡劣環境中也可組建安全強大的網絡:銅纜和光纖端口以及冗余功能可實現靈活系統聯網,輕松分段工業網絡。

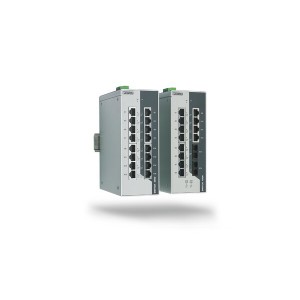

快速以太網交換機和千兆交換機
l 提供寬溫設計型號
l 支持DIN導軌及支架安裝
l 帶銅纜、光纖或SFP端口
l 支持?jǐn)U展環網冗余:故障時僅需15 ms即可完成切換
l 至多支持64個VLAN,具備組播過濾和端口匯聚功能
l 安全功能(用戶賬戶、端口安全、IEEE 802.1x RADIUS認證、HTTPS)
l 提供以太網供電 (PoE) 型號,各端口功率可達60 W,提供PoE專有組態選項
l 提供符合IEC 61850-3和IEEE 1613標準的型號
l 提供獲ATEX和IECEx認證的型號

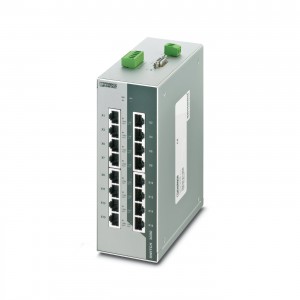

管理型以太網交換機,帶16個10/100 Mbps RJ45端口,,操作溫度-40°C ... +75°C
FL SWITCH 3000管理型工業以太網交換機集成了多種網絡性能與安全特征,帶完整的IEEE 冗余(STP/RSTP/MST)與15 ms冗余環網自愈時間。網頁管理配置提供了簡化的用戶接口,可用于當前的應用以及適應未來需求的靈活應用。全面的光纜和銅質端口連接的應用可滿足多種多樣的應用場合需求。
一、尺寸
寬度
|
66 mm
|
高度
|
173 mm
|
深度
|
140 mm
|
EMC說明
|
EMC:A類產品,參見下載區內的制造商聲明
|
CCCex說明
|
在中國不允許用在潛在爆炸區域內。
|
二、材料規格
三、安裝
四、接口
以太網(RJ45)
連接方式
|
RJ45
|
連接方法方面的注意事項
|
自適應和自交叉
|
傳輸速度
|
10/100 MBit/s
|
傳輸原理
|
以太網RJ45雙絞線
|
傳輸長度
|
100 m
|
通道數目
|
16 (RJ45端口)
|
五、產品屬性
類型
|
端子化設計
|
產品類型
|
交換機
|
MTTF
|
47.5 年數 (MIL-HDBK-217F標準,溫度 25°C,占空比100%)
|
絕緣特性
保護等級
|
III (VDE 0106, IEC 60536)
|
六、交換機功能
基本功能
|
存儲轉發交換機、擴展環網和IEEE冗余、IGMP監聽、端口和標記VLAN、端口和IEEE 802.1x安全、SNMP V3和Https安全、SNTP、網絡自定義、用戶賬號
|
信號觸點控制電壓
|
24 V DC
|
信號觸點控制電流
|
100 mA
|
冗余
|
ERR (Extended ring redundancy)
|
診斷和狀態指示燈
|
LED: US1,US2(冗余電源電壓),各端口的鏈接和活動
|
七、安全功能
基本功能
|
存儲轉發交換機、擴展環網和IEEE冗余、IGMP監聽、端口和標記VLAN、端口和IEEE 802.1x安全、SNMP V3和Https安全、SNTP、網絡自定義、用戶賬號
|
八、電氣特性
本地診斷
|
US1、US2 電源電壓 綠色LED燈
|
LNK/ACT 鏈接狀態/數據傳輸 綠色LED燈
|
100 數據傳輸率 紅色LED
|
額定條件下的***大功耗
|
7.49 W
|
試驗區段
|
電源電壓/功能接地 500 V 1 min.
|
傳輸介質
|
銅
|
九、電源
電源電壓 (DC)
|
24 V DC (冗余)
|
電源電壓范圍
|
12 V DC ... 48 V DC
|
沖擊電涌電流
|
4.76 A (5.5 ms)
|
殘波
|
3.6 VPP (在允許的電壓范圍內)
|
典型電流耗量
|
261mA (US = 24 V DC)
|
