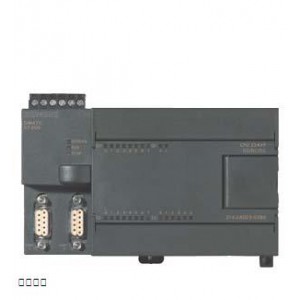

西門子CPU模塊 6ES7214-2AS23-0XB0 S7-200 CPU224XPSI 緊湊型
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-12-06 22:00
瀏覽次數： 130
詢價
店鋪基本資料信息

 產品詳細說明


6ES7214-2AS23-0XB0

(EAN: 4025515075486 / UPC: 662643401264)

CPU224XPSI, DC PS,14DI/10DO (M) 2AI, 1AO



  • 產品信息細節
    •
  • 技術數據

技術數據

***備件*** SIMATIC S7-200，CPU 224XPSI 緊湊型設備，直流電源 14 個直流數字輸入/10 個直流數字輸出，2模擬輸入，1AA， 12/16 KB 程序/10 KB 數據， 2 PPI/自由編程 SS
電源電壓
額定值 (DC)
● DC 24 V 是
負載電壓 L+
● 額定值 (DC) 24 V
● 允許范圍，下限 (DC) 20.4 V
● 允許范圍，上限 (DC) 28.8 V
輸入電流
接通電流，***大值 12 A; 28.8 V 時
來自電源電壓 L+，***大值 900 mA; 120 mA 至 900 mA，對于擴展組件輸出電流 (5 V DC) 660 mA
傳感器供電
24 V 傳感器供電
● 24 V 是; 允許范圍：15.4 至 28.8 V
● 短路保護 是; 電子的，在 280 mA 時
● 輸出電流，***大值 280 mA
功率損失
功率損失，典型值 8 W
存儲器
存儲器模塊數量（可選） 1; 插拔式存儲器模塊，內容與集成 EEPROM 一致，另外還可以分類存放配方、數據記錄和其它文件。
工作存儲器
● 集成（用于程序） 16 kbyte; 12 KB，在激活運行時間編輯時
● 集成（用于數據） 10 kbyte
緩沖
● 存在 是; 程序：整個程序位于集成 EEPROM 中，免維護，可通過 CPU 編程；數據：整個從 PG/PC 下載的 DB 1 位于集成 EEPROM 中，免維護，DB 1 的即時數值位于 RAM 中，剩余標記、計時器、計數器等通過**電容器免維護；可選擇用于長時間緩沖的電池
蓄電池
緩沖器電池
● 緩沖器時間，***大值 100 h; （40 °C 下至少 70 小時）；200 天（典型值）附帶可選擇的電池模塊
CPU-處理時間
對于位運算，***大值 0.22 µs
計數器、定時器及其剩磁
S7 計數器
● 數量 256
剩磁
— 可調整 是; 關于**電容器或電池
— 下限 1
— 上限 256
計數范圍
— 下限 0
— 上限 32 767
S7 時間
● 數量 256
剩磁
— 可調整 是; 關于**電容器或電池
— 上限 64
時間范圍
— 下限 1 ms
— 上限 54 min; 4 個計時器：1 ms 至 30 s；16 個計時器：10 ms 至 5 min；236 個計時器：100 ms 至 54 min
數據范圍及其剩磁
標記
● 容量，***大值 32 byte
● 存在剩磁 是; M 0.0 至 M 31.7
● 在帶電池的情況下保留 0 至 255，關于**電容器或電池，可調整
● 在不帶電池的情況下保留 0 至 112 在 EEPROM 中，可調整
硬件擴展
擴展支架數量，***大值 7; 只能使用 S7-22x 系列的擴展模塊。由于輸出電流受限，擴展模塊的使用可能受到限制。
可連接的編程設備/PC SIMATIC PG/PC，標準 PC
擴展模塊
● 模擬輸入端/輸出端，***大值 38; 在主板上 2 個輸入和 1 個輸出；附加***多 28 個輸入和 7 個輸出 (EM) 或***多 0 個輸入和 14 個輸出 (EM)
● 數字輸入端/輸出端，***大值 168; ***多 94 個輸入和 74 個輸出（CPU + EM）
● AS 接口輸入端/輸出端，***大值 62; AS 接口 A/B 從站 (CP 243-2)
數字輸入
數字輸入端數量 14
源型輸入/漏性輸入 是; 可選擇，每組
輸入電壓
● 額定值 (DC) 24 V
● 對于信號“0” 0V 至 5V；0V 至 1V（I0.3 至 I0.5）
● 對于信號“1” ***小值 15 V；至少 4V（I0.3 至 I0.5）
輸入電流
● 對于信號“1”，典型值 2.5 mA; 8 mA 對于 I0.3 至 I0.5
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化 是; 全部
— 從“0”到“1”時，***小值 0.2 ms
— 從“0”到“1”時，***大值 12.8 ms
對于報警輸入端
— 可參數化 是; E 0.0 至 E 0.3
用于技術功能
— 可參數化 是; （E 0.0 至 E 1.5）***高可達 200 kHz
導線長度
● 屏蔽，***大值 500 m; 標準入口： 500 m，快速計數器： 50 m
● 未屏蔽，***大值 300 m; 不用于高速信號
數字輸出
數字輸出端數量 10; 晶體管 M 開關
短路保護 否; 外部預設
感應式關閉電壓的限制 1 W
輸出端的通斷能力
● 電阻負載時的***大值 0.75 A
● 照明負載時的***大值 5 W
輸出電壓
● 對于信號 “1”，***小值 1M -0.4 V
輸出電流
● 對于信號“1”的額定值 750 mA
● 針對信號“0”的剩余電流，***大值 10 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值 15 µs; 標準輸出，***大值（A 0.2 至 A 1.1）15 µs；脈沖輸出，***大值（A 0.0 至 A 0.1）0.5 µs
● 從 ”1” 到“0”，***大值 130 µs; 標準輸出，***大值（A 0.2 至 A 1.1）130 µs；脈沖輸出，***大值（A 0.0 至 A 0.1）1.5 µs
兩個輸出端并聯
● 用于增加功率 是
開關頻率
● 電阻負載的脈沖輸出端，***大值 100 kHz; A 0.0 至 A 0.1
輸出端的總電流（每組）
所有安裝位置
— ***高可達 40 ℃，***大值 3.75 A
水平安裝位置
— ***高可達 55 ℃，***大值 3.75 A
繼電器輸出端
● 繼電器輸出端數量 0
導線長度
● 屏蔽，***大值 500 m
● 未屏蔽，***大值 150 m
模擬輸入
模擬電位計數量 2; 模擬電位計；分辨率 8 位
傳感器
可連接傳感器
● 雙線傳感器 是
— 允許的閉路電流（雙線傳感器） ***大值 1 mA
1. 接口
接口類型 集成 RS 485 接口
協議
● MPI 是; 作為 MPI 從站，用于和 MPI 主站的數據交換（S7-300/S7-400-CPU、OP、TD、按鈕式面板）；S7-200 內部 CPU/CPU 通訊在 MPI 網絡中可能受限；傳輸速率 19.2/187.5 kbit/s
● PPI 是; 附帶 PPI 協議，用于編程功能、HMI 功能 (TD 200,OP)，S7200內部CPU/CPU通訊；傳輸速率 9.6/19.2/187.5 kbit/s
● 串行數據交換 是; 作為可自由編程的接口，使用附帶 ASCII 協議波特率的外部設備用于串聯數據交換： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps；PC/PPI 電纜也可用作 RS 232/RS 485 變換器
MPI
● 傳輸速率，***小值 19.2 kbit/s
● 傳輸速率，***大值 187.5 kbit/s
2. 接口
接口類型 集成 RS 485 接口
協議
● MPI 是; 作為 MPI 從站，用于和 MPI 主站的數據交換（S7-300/S7-400-CPU、OP、TD、按鈕式面板）；S7-200 內部 CPU/CPU 通訊在 MPI 網絡中可能受限；傳輸速率 19.2/187.5 kbit/s
● PPI 是; 附帶 PPI 協議，用于編程功能、HMI 功能 (TD 200,OP)，S7200內部CPU/CPU通訊；傳輸速率 9.6/19.2/187.5 kbit/s
● 串行數據交換 是; 作為可自由編程的接口，使用附帶 ASCII 協議波特率的外部設備用于串聯數據交換： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps；PC/PPI 電纜也可用作 RS 232/RS 485 變換器
集成功能
報警輸入端的數量 4; 4 個上升脈沖和/或 4 個下降脈沖
脈沖輸出端的數量 2; 快速輸出端，20 kHz，有中斷可能；脈沖波長和頻率可調制
極限頻率（脈沖） 20 kHz
電位隔離
數字輸入電位隔離
● 在通道之間 是
● 在通道之間，分組點數 6 和 8
數字輸出電位隔離
● 在通道之間 是; 光電耦合器
● 在通道之間，分組點數 10
允許的電位差
在不同電路之間 DC 500 V 在 DC 24 V 和 DC 5 V 之間
防護等級和防護類別
防護等級 IP IP20
環境要求
運行中的環境溫度
● 水平安裝，***小值 0 °C
● 水平安裝，***大值 55 °C
● 垂直安裝，***小值 0 °C
● 垂直安裝，***大值 45 °C
氣壓符合 IEC 60068-2-13 標準要求
● 允許范圍，下限 860 hPa
● 允許范圍，上限 1 080 hPa
相對空氣濕度
● 操作，***小值 5 %
● 操作，***大值 95 %; RH 應力強度 2 符合 IEC 1131-2
項目組態 / 標題
項目組態 / 編程 / 標題
● 操作備用裝置 二進制運算、比較運算、時間運算、計數運算、時鐘運算、傳輸運算、表格運算、邏輯運算、移動和旋轉運算、轉換運算、程序控制運算、中斷和通訊運算、堆疊運算、固定點運算、浮點運算、數字功能
● 程序編輯 自由循環 (OB 1)，報警控制，時間控制（1 至 255 ms）
● 程序組織 1 OB，1 DB，1 SDB 子程序有/無參數傳輸
● 子程序數量，***大值 64
編程語言
— KOP 是
— FUP 是
— AWL 是
技術保護
● 用戶程序保護/密碼保護 是; 3 級密碼保護
連接技術 / 標題
插拔式 I/O 端子 是
尺寸
寬度 140 mm
高度 80 mm
深度 62 mm
重量
重量，約 390 g
