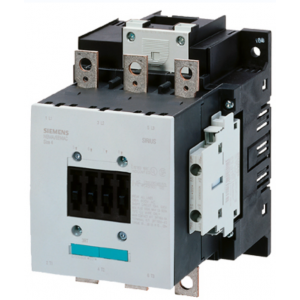

西門子3RT5接觸器3RT5055-6AV36 380 V AC 50 HZ AC3 30 kW
點擊圖片查看原圖
品牌： 西門子
產品名稱： 接觸器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-12-07 17:59
瀏覽次數： 220
詢價
店鋪基本資料信息

 產品詳細說明

3RT5055-6AV36

(EAN: 4011209889941)

CONTACTOR, 75KW/400V/AC-3



  • 產品信息細節
    •
  • 技術數據
    •
  • CAx數據

技術數據

接觸器 380...420 V AC/DC AC3 kW 400 V AC(50...60 Hz) / DC 操作輔助觸點 2 個常開觸點 + 2 個常閉觸點，3 極，規格 S6 母排連接傳統 操作機構螺絲 端子
產品品牌名稱 SIRIUS
產品名稱 接觸器
產品類型名稱 3RT5
綜合技術數據
接觸器的結構尺寸 S6
產品擴展 輔助開關 是
絕緣電壓 測定值 1 000 V
污染程度 3
抗沖擊電壓能力 測定值 8 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 690 V
耐沖擊性 方波沖擊時
● AC 時 8,5g / 5 ms, 4,2g / 10 ms
● DC 時 8,5g / 5 ms, 4,2g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時 13,4g / 5 ms, 6,5g / 10 ms
● DC 時 13,4g / 5 ms, 6,5g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型 10 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
RoHS 指令（日期） 03/01/2017
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
主電路
極數 用于主電路 3
常開觸點數量 用于主觸點 3
常閉觸點數量 用于主觸點 0
工作電壓
● AC-3e 時 測定值 ***大值 1 000 V
工作電流
● AC-1 時 ***高 690 V
— 環境溫度 40 °C 時 測定值 185 A
— 環境溫度 60 °C 時 測定值 160 A
● AC-3 時
— 400 V 時 測定值 150 A
— 690 V 時 測定值 150 A
● AC-3e 時
— 400 V 時 測定值 150 A
— 690 V 時 測定值 150 A
可連接的導線截面 在主電路中 AC-1 時
● 60 °C 時 許可***小值 70 mm²
● 40 °C 時 許可***小值 95 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值 68 A
● 690 V 時 測定值 57 A
額定功率
● AC-1 時
— 230 V時 60 °C 時 測定值 60 kW
— 400 V 時 60 °C 時 測定值 105 kW
— 690 V 時 60 °C 時 測定值 181 kW
● AC-3 時
— 230 V時 測定值 50 kW
— 400 V 時 測定值 84 kW
— 690 V 時 測定值 146 kW
● AC-3e 時
— 400 V 時 測定值 75 kW
— 690 V 時 測定值 132 kW
額定功率 約 200000 次操作循環 AC-4
● 400 V 時 測定值 38 kW
● 690 V 時 測定值 55 kW
空載運行頻率
● AC 時 2 000 1/h
● DC 時 2 000 1/h
開關頻率
● AC-1 時 ***大值 800 1/h
● AC-3 時 ***大值 750 1/h
● AC-3e 時 ***大值 750 1/h
● AC-4 ***大值 130 1/h
控制電路/控制
電壓類型 控制饋電電壓的 AC/DC
控制饋電電壓 AC 時
● 50 Hz 時 測定值 380 ... 420 V
● 60 Hz 時 測定值 380 ... 420 V
控制饋電電壓 DC 時
● 測定值 380 ... 420 V
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時 0.8 ... 1.1
● 60 Hz 時 0.8 ... 1.1
過電壓限制器的結構形式 帶壓敏電阻器
起動視在功率 電磁線圈的 AC 時
● 50 Hz 時 300 VA
● 60 Hz 時 300 VA
感應功率因數 對于線圈的起動功率
● 50 Hz 時 0.9
● 60 Hz 時 0.9
停機視在功率 電磁線圈的 AC 時
● 50 Hz 時 5.8 VA
● 60 Hz 時 5.8 VA
感應功率因數 對于線圈的停機功率
● 50 Hz 時 0.8
● 60 Hz 時 0.8
起動功率 電磁線圈的 DC 時 360 W
持續功率 電磁線圈的 DC 時 5.2 W
輔助電路
常閉觸點數量 用于輔助觸點 無延遲轉換的 2
常開觸點數量 用于輔助觸點 無延遲轉換的 2
工作電流 AC-12 時 ***大值 10 A
工作電流 AC-15 時
● 230 V時 測定值 6 A
● 400 V 時 測定值 3 A
工作電流 DC-12 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 3 A
● 220 V 時 測定值 1 A
工作電流 DC-13 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 1 A
● 220 V 時 測定值 0.3 A
UL/CSA 額定數據
輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值 125 hp
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要 保險絲gL/gG: 355 A
— 對于相配類型2 需要 保險絲gL/gG: 315 A
● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
裝入/固定/外廓尺寸
裝入位置 對于垂直安裝平面可+/-90°旋轉，對于垂直安裝平面可+/-22.5°向前和向后傾斜
緊固類型 螺栓固定
● 并排裝配 是
高度 172 mm
寬度 120 mm
深度 170 mm
接口/ 接線端子
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
可連接的導線截面類型
● 在 AWG 導線處 用于主觸點 4 ... 250 kcmil
