產品簡介

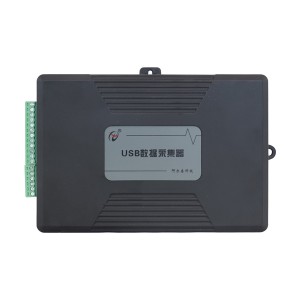

USB3100N/3200N/3202N 是三款多功能數據采集卡。USB3100N 提供 8 通道單端模擬量輸入， USB3200N/3202N 提供 8 RSE / NRSE 通道或 4 通道 DIFF 模擬量輸入；均有 4 路可編程 I/O、1 路計 數器。 USB3100N/3200N/3202N 的主要應用場合為：電子產品z量檢測、信號采集、過程控制、伺服 控制。
指標參數
|
AI模擬量輸入
|
通道數
|
8通道（RSE、NRSE）、
4通道（DIFF）
|
|
分辨率
|
12位
|
|
采樣速率
|
500KS/s
|
|
量程
|
±10V、±5V、±2.5V、0~10V
|
|
程控增益
|
1、2、4、8倍
|
|
校準方式
|
軟件自動校準
|
|
通道掃描模式
|
異步循環掃描
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K 點FIFO
|
|
耦合方式
|
直流耦合
|
|
觸發方式
|
開始觸發
|
|
觸發類型
|
模擬邊沿、數字邊沿
|
|
輸入阻抗
|
1GΩ
|
|
DIO數字量
|
通道數
|
4路（復用PFI0~3）
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
輸入速率
|
10MHz
|
|
輸出速率
|
10MHz
|
|
采樣方式
|
按需單點采樣
|
|
CTR計數器
|
通道數
|
1路
|
|
計數器位數
|
32位
|
|
計數器功能
|
邊沿計數
|
|
大輸入頻率
|
5MHz
|
|
小電平脈寬
|
100nS
|
|
電氣標準
|
TTL電平
|
|
采樣方式
|
按需單點采樣
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
