產品簡介

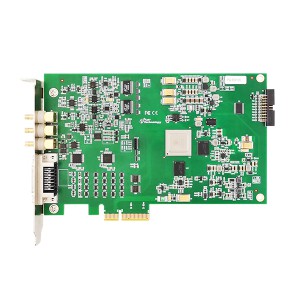

PCIe9105是基于PCIe總線的任意波形發生器，該板卡提供2通道16bit可同步模擬量輸出，點頻率50MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。
指標參數
|
AO模擬量輸出
|
通道數量
|
2路
|
|
連接器
|
SMB
|
|
點頻率
|
50MHz
|
|
分辨率
|
16bit
|
|
存儲器深度
|
每通道128M點FIFO存儲器
|
|
校準方式
|
軟件功能校準
|
|
輸出誤差
|
±0.1% Max @ FSR
|
|
輸出耦合方式
|
直流耦合
|
|
通道輸出模式
|
可軟件配置同步輸出
|
|
觸發源
|
軟件強制觸發、數字觸發、模擬觸發
|
|
時鐘源選擇
|
內時鐘和外時鐘軟件可選
|
|
電壓輸出方式
|
保護電壓
|
±12V
|
|
輸出阻抗
|
50Ω
|
|
壓擺率
|
300V/us
|
|
上升/下降時間
|
40ns（典型值）
|
|
大輸出電壓
|
幅度范圍
|
負載
|
大值(V)
|
|
±5V
|
50Ω
|
±2.5V
|
|
高阻抗
|
±5V
|
|
±10V
|
50Ω
|
±5V
|
|
高阻抗
|
±10V
|
|
數字量輸入輸出
|
通道數
|
共16路： P0.<0..7>， P1.<0..7>
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
采樣方式
|
按需單點采樣
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
