一、PLC介紹
可編程邏輯控制器（Programmable Logic Controller，簡稱PLC），一種具有微處理器的數字電子設備，用于自動化控制的數字邏輯控制器，可以將控制指令隨時加載存儲器內存儲與運行�？删幊炭刂破饔蓛�(nèi)部CPU，指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元模塊化組合成。PLC可接收（輸入）及發送（輸出）多種類型的電氣或電子信號，并使用他們來控制或監督幾乎所有種類的機械與電氣系統。
二、S7-200型號的西門子PLC
西門子PLCS7-200 SMART PLC是全新的針對經濟型自動化市場的自動化控制產品。該產品在中國進行研發和生產、凝聚了西門子中德工程師的豐富經驗，以期滿足不斷增長的中國OEM市場，并為客戶提供經濟、便捷以及可靠的自動化控制產品。該產品具備機型豐富、選件多樣、軟件友好多種特點，并可無縫集成SMART LINE觸摸屏及V20變頻器。
三、S7-200SMART特點
（1）機型豐富，更多選擇
（2）選件擴展，***定制
（3）高速芯片，性能**
（4）以太互動，經濟便捷
（5）三軸脈沖，運動自如
（6）通用SD卡，方便下載
（7）軟件友好，編程**
（8）***整合，無縫集成

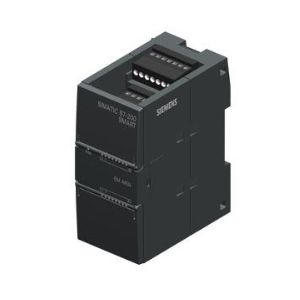

西門子：6ES7288-3AE04-0AA0
SIMATIC S7-200 SMART， 模擬輸入 SM AI04，4 模擬輸入， 0...10V，0...5V，+/-5V，+/-2.5V， 或者 0/4-20mA 11 Bit+符號位（12 Bit ADC）。
| 一般信息 |
| 產品類型標志 |
SM AI04，AI 4x12 bit |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
否 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V; -15 / +20 % |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，典型值 |
40 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| 輸入范圍 |
| ● 電壓 |
是; ±10V、±5V、±2.5V |
| ● 電流 |
是; 0 至 20 mA |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電壓 |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
9 M |
| ● -2.5 V 至 +2.5 V |
是 |
| — 輸入電阻（-2.5 V 至 +2.5 V） |
9 M |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
9 M |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
250 |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit; 電壓模式：11 位 + 符號位，電流模式：11 位 |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
10 / 50 / 60 / 400 Hz |
| 測量值濾波 |
| ● 可參數化 |
是; 分 4 個等級：1x，4x，16x，32x 循環時間 |
| ● 等級： 無 |
是; 1x |
| ● 等級：弱 |
是; 4x |
| ● 等級： 中等 |
是; 16x |
| ● 等級： 強 |
是; 32x |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
147 g |
