施邁賽安全磁傳感器安全磁開關用于監測滑動門、鉸鏈門或可拆卸安全門的位置。沒有進行整體評估的傳感器只能用于安全職能，依據IEC 60947-5-3；與安全門監控組合使用進行保護時可達到控制類別 4，依據ISO 13849-1。
有可能出現極臟的情況，或需要保持高衛生標準的情況下，使用安全磁開關有極大的優勢。這是由于設備易于清洗。
另一個優勢是可以隱藏安裝在非磁性材料后。工作表面和存儲區域可以無需除塵邊沿或其他功能要求的切口或突出物。
|

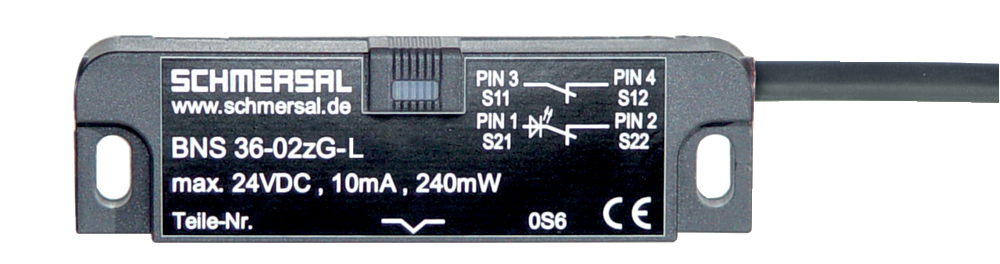

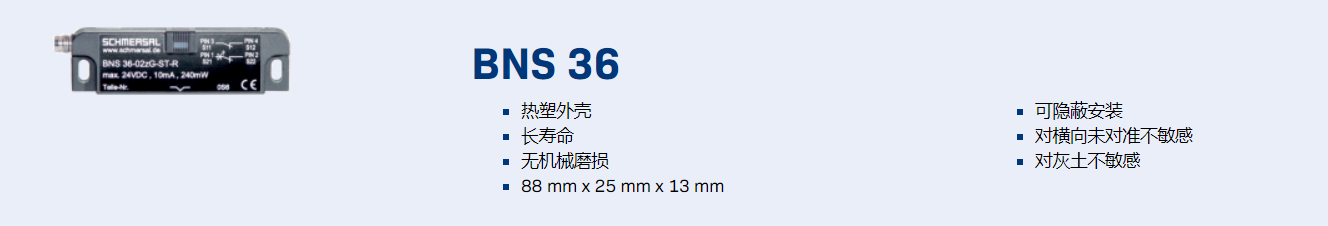

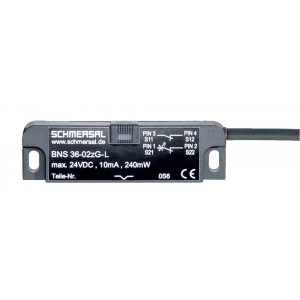

施邁賽安全磁傳感器BNS 36-02/01Z-L
|
|
|
熱塑外殼
|
|
長壽命
|
|
無機械磨損
|
|
88 mm x 25 mm x 13 mm
|
|
可隱蔽安裝
|
|
對橫向未對準不敏感
|
|
對灰土不敏感
|
一、總體數據
|
標準
|
BG-GS-ET-14
EN IEC 60947-5-3
|
|
作用原理
|
磁驅動
|
|
編碼等級，依據EN ISO
14119
|
低
|
|
安裝條件（機械）
|
準沖洗
|
|
傳感器拓?fù)?/span>
|
串聯傳感器
|
|
外殼材料
|
玻璃纖維，加強型熱塑塑料
|
|
毛重
|
70 g
|
二、產品特性
|
開啟器數量
|
3
|
|

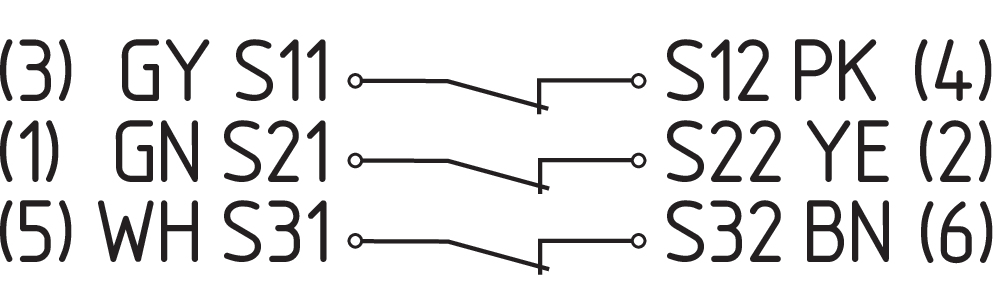

安全觸點數量
|
2
|
|
電纜電線數量
|
6
|
三、安全評估
|
標準
|
EN ISO 13849-1
|
|
任務時間
|
20 年
|
|
B 10D 常閉觸點（NC）
|
25,000,000 操作
|
四、機械參數
|
執行元件
|
磁鐵
|
|

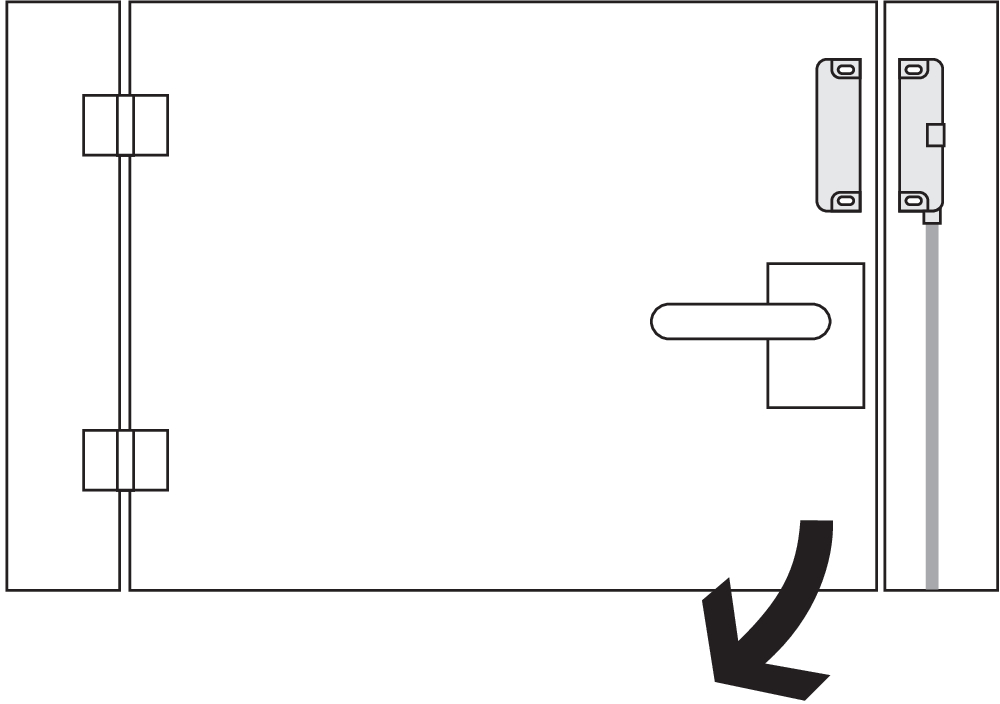

門鉸鏈
|
左
|
|
運動方向
|
正對著活動表面
|

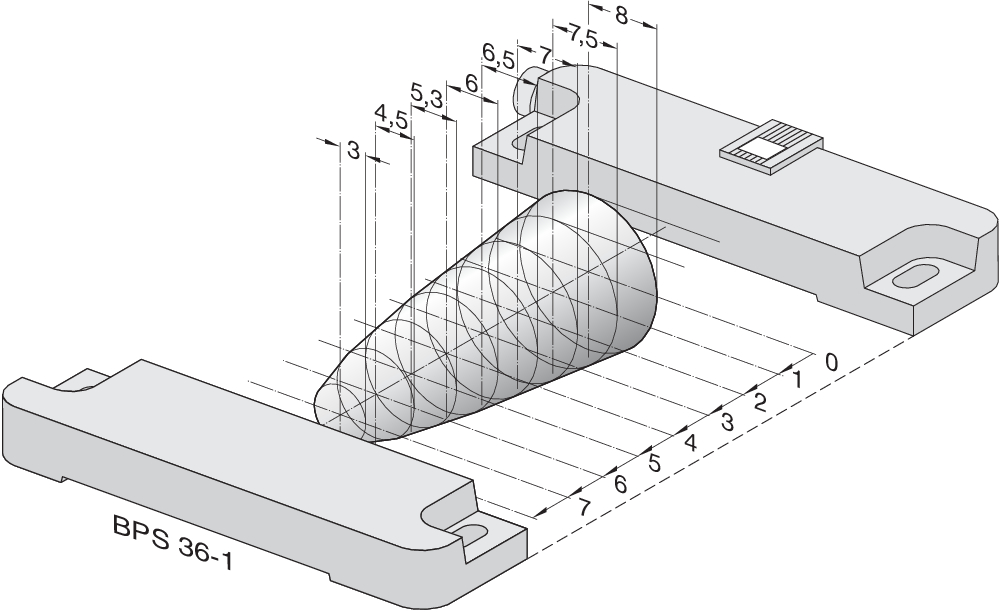

五、Mechanical data - Switching distances according EN IEC 60947-5-3
|
Note (Switch
distance Sn)
|
軸向未對準，安全傳感器和操動件在安裝時，水平或豎直方向上允許出現偏差。偏差值取決于傳感器和操動件之間的
|
|
確保的開關距離 "ON"
|
7 mm
|
|
確保的開關距離 "OFF"
|
17 mm
|
六、Mechanical data - Connection technique
|
終端連接器
|
電纜
|
|
線纜長度
|
1 m
|
|
線纜截面
|
0.25 mm2
|
|
線纜截面
|
23 AWG
|
|
電纜護套材料
|
PVC
|
七、尺寸
|
傳感器長度
|
13 mm
|
|
傳感器寬度
|
88 mm
|
|
傳感器高度
|
25 mm
|
八、環境條件
|
防護等級
|
IP67
|
|
環境溫度,***小
|
-25 °C
|
|
環境溫度,***大
|
+70 °C
|
|
儲存和運輸溫度,***小
|
-25 °C
|
|
儲存和運輸溫度,***大
|
+ 70°C
|
|
抗振性，依據EN 60068-2-6：
|
10 ... 55 Hz，振幅 1 mm
|
|
抗沖擊
|
30 g / 11 ms
|
九、電氣參數
|
電壓類型
|
DC（直流）
|
|
開關電壓，***大
|
75 VDC
|
|
開關電流，***大
|
0.4 A
|
|
開關容量，***大
|
10 W
|
|
轉換頻率，***大
|
5 Hz
|
