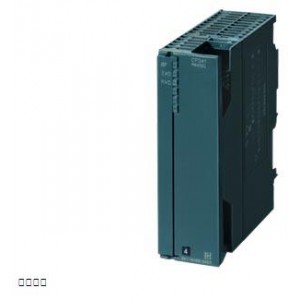

西門子s7-300 6ES7341-1BH02-0AE0 通信模塊

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

		SIMATIC S7-300，CP 341 通訊處理器帶 20mA 接口（TTY）包括項目組態包在 CD 上
一般信息
產品類型標志		CP 341
電源電壓
額定值 (DC)
● DC 24 V		是
輸入電流
來自電源電壓 L+，***大值		100 mA
來自背板總線 DC 5 V，***大值		70 mA
功率損失
功率損失，典型值		1.6 W
功率損失，***大值		2.4 W
接口
接口/總線類型		20 mA (TTY)
接口數量		1; 電勢分離
傳輸速率，***小值		0.3 kbit/s
傳輸速率，***大值		19.2 kbit/s
點對點聯結
● 導線長度，***大值		1 000 m
● 支持的打印機		串行打印機
● 插頭型號		9 針 Sub-D 接口
集成協議驅動器
— 3964 (R)		是
— ASCII		是
— RK 512		是
報文長度，***大值
— 3964 (R)		4 096 byte
— ASCII		4 096 byte
— RK 512		4 096 byte
傳輸速率，20 mA (TTY)
— 使用 3964 (R) 協議，***大值		19.2 kbit/s
— 使用 ASCII 協議，***大值		19.2 kbit/s
— 使用打印機驅動，***大值		19.2 kbit/s
— 使用 RK 512 協議，***大值		19.2 kbit/s
環境要求
運行中的環境溫度
● ***小值		0 °C
● ***大值		60 °C
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
軟件
組件
● 工作存儲器中的 FB 長度，***大值		6 100 byte; 數據通訊，發送和接收
連接技術 / 標題
用于電源電壓的電氣連接規格		3 螺釘端子： L+, M, GND
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		300 g
