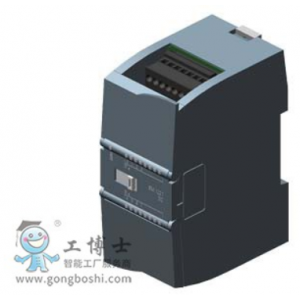

SIEMENS西門子PLC模塊6ES7223-1BL32-0XB0
SIMATIC S7-1200，數字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌電流/拉電流， 16DO，晶體管 0.***

一般信息
產品類型標志		SM 1223，DI 16x24 VDC，DQ 16x24 VDC
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，***大值		185 mA
數字輸入端
● 來自負載電壓 L+（空載），***大值		4 mA; 每個通道
輸出電壓 / 標題
測量變頻器的供電電壓 / 標題
● 存在		是的
功率損失
功率損失，典型值		4.5 W
數字輸入
數字輸入端數量		16
● 在組件中		2
輸入特性符合 IEC 61131，類型 1		是的
可同時控制的輸入端數量
所有安裝位置
— ***高可達 40 ℃，***大值		16
水平安裝位置
— ***高可達 40 ℃，***大值		16
— ***高可達 50 ℃，***大值		16
垂直安裝位置
— ***高可達 40 ℃，***大值		16
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		1 mA 時 DC 5 V
● 對于信號“1”		15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		1 mA
● 對于信號 “1”，***小值		2.5 mA
● 對于信號“1”，典型值		4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是的; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
對于報警輸入端
— 可參數化		是的
導線長度
● 屏蔽，***大值		500 m
● 未屏蔽，***大值		300 m
數字輸出
數字輸出端數量		16
● 在組件中		1
短路保護		不; 外部預設
感應式關閉電壓的限制		L+ (-48 V)
輸出端的通斷能力
● 電阻負載時的***大值		0.5 A
● 照明負載時的***大值		5 W
輸出電壓
● 額定值 (DC)		24 V
● 對于信號“0”的***大值		0.1 V; 附帶 10 kOhm 負載
● 對于信號 “1”，***小值		DC 20 V
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“1”的允許范圍，***大值		0.5 A
● 針對信號“0”的剩余電流，***大值		10 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		50 µs
● 從 ”1” 到“0”，***大值		200 µs
輸出端的總電流（每組）
水平安裝位置
— ***高可達 50 ℃，***大值		8 A; 每個零線的電流
繼電器輸出端
觸點的通斷能力
— 電感負載時的***大值		0.5 A
— 照明負載時的***大值		5 W
— 電阻負載時的***大值		0.5 A
導線長度
● 屏蔽，***大值		500 m
● 未屏蔽，***大值		150 m
報警/診斷/狀態信息
報警
● 診斷報警		是的
診斷顯示 LED
● 用于輸入端狀態		是的
● 用于輸出端狀態		是的
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數		2
數字輸出電位隔離
● 在通道之間，分組點數		1
● 在通道和背板總線之間		AC 500 V
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是的
CSA 許可		是的
UL 許可		是的
cULus		是的
FM 許可		是的
RCM（原 C-TICK）		是的
KC 許可		是的
船舶建造許可		是的
環境要求
露天情況下
● ***大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值		-20 °C
● ***大值		60 °C
● 水平安裝，***小值		-20 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-20 °C
● 垂直安裝，***大值		50 °C
● 允許溫度變化		5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值		660 hPa
● 存放/運輸，***大值		1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值		95 %
連接技術 / 標題
需要的前置插頭		是
機械/材料
外殼材料（正面）
● 塑料		是的
尺寸
寬度		70 mm
高度		100 mm
深度		75 mm
重量
重量，約		310 g
