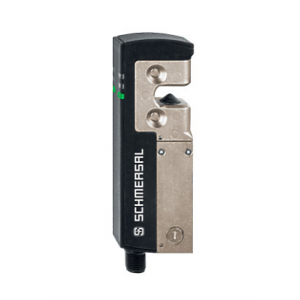

施邁賽電磁安全鎖  AZM40Z-I1-ST-1P2P

Ø 緊湊、扁平設計

Ø 119,5 mm x 40 mm x 20 mm

Ø 高持緊力 2000 N

Ø 扣緊力40N

Ø 基于需求的防篡改RFID技術

Ø 編碼級別“高”的獨立編碼版本，符合ISO 14119

Ø 適用鉸鏈門和滑動門的型號

Ø 操動件可在180度角內連續聯鎖。

Ø 對稱安裝，可安裝在任意一側

標準

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-3

EN IEC 61508

通用信息

獨立編碼

編碼等級,依據EN ISO 14119

高

作用原理

RFID

外殼材料

玻璃纖維,加強型熱塑塑料和輕合金壓鑄

準備就緒時間,ZUI大

4,000 ms

響應時間,ZUI大

100 ms

毛重

270 g

響應時間,ZUI大

100 ms

風險持續期,ZUI大

200 ms

安全輸入關閉時的響應時間安全輸出,ZUI大值

1.5 ms

防護裝置鎖定監控

是

鎖

是

手動解鎖

是

短路檢測

是

短路識別

是

串聯連接

是

安全功能

是

整個系統檢測,狀態

是

安全觸點數量

2

標準

EN ISO 13849-1

EN IEC 61508

聯鎖

性能水平,***高

e

控制類別

4

PFH值

1.10 x 10 /h

PFD值

8.90 x 10

安全完整性等級 (SIL),適用于以下應用

3

任務時間

20年

防護鎖定

性能水平,***高

d

控制類別

2

PFH值

3.00 x 10 /h

PFD值

2.40 x 10

安全完整性等級 (SIL),適用于以下應用

2

任務時間

20 年

聯鎖原理

雙穩定

機械壽命,***少

200,000 操作

合型力,符合 EN ISO 14119

2,000 N

合型力,***大

2,600 N

鎖定力

40 N

操動速度,***大

0.5 m/s

固定螺絲類型

2 x M5(埋頭螺釘)

確保的開關距離 "ON"

1mm

確保的開關距離 "OFF"

8mm

終端連接器

連接器M12，8芯，A編碼

傳感器長度

119.5 mm

傳感器寬度

40 mm

傳感器高度

20 mm

防護等級

IP67

IP66

環境溫度,***小

+0 °C

環境溫度,***大

+55 °C

儲存和運輸溫度,***小

-40 °C

儲存和運輸溫度,***大

+85 °C

抗振性,依據EN 60068-2-6：

10 ... 55 Hz,振幅 1 mm

抗沖擊

30 g / 11 ms

防護等級

III

額定絕緣電壓

32 VDC

額定沖擊耐受電壓

0.8 kV

過電壓級別

III

污染等級，依據VDE 0100

3

No-load supply current I0 , maximum

100 mA

額定工作電壓

24 VDC - 15 % / + 10 % (穩定 PELV)

工作電流

1,200 mA

依據EN 60947-5-1額定短路電流

100 A

注意

根據輸出電流，電纜長度和電纜截面會改變電壓降

轉換頻率，***大

0.3 Hz

Current consumption magnet at switching moment, peak

600 mA / 100ms
