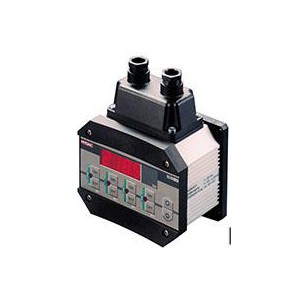

賀德克 EDS 1700 壓力開關 906203 電子數據表 1791-N-016-000
點擊圖片查看原圖
品牌： 賀德克
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-06-09 12:13
瀏覽次數： 452
詢價
店鋪基本資料信息

 產品詳細說明
EDS 1700 具有集成壓力測量單元、4 位顯示屏和 4 個開關輸出，為用戶提供了現代電子壓力開關的所有優勢。4 個切換點和切換點可以使用鍵盤非常簡單且相互獨立地進行調整。

為了在監控系統（例如使用 PLC）中實現***佳集成，還提供模擬輸出（4 至 20 mA 或 0 至 10 V）。

EDS 1700 的主要應用領域是液壓和氣動。



規格

類型

 電子壓力開關

型號代碼說明

 電子數據表 1791-N-016-000

信號（可選）


 4 至 20 毫安0 至 10 伏

直流 (DC) 電源電壓

 22 至 32 伏

近似電流消耗

 200毫安

電源電壓的殘余紋波

 ≤ 10 %

展示

 4 位，LED，7 段，紅色，數字高度 13 mm

電氣連接

 14 極接線端子

筑屋材料

 陽極氧化鋁

重量

 ~800 克

切換功能

 可調 N/O 或 N/C

電源供應

 22 至 32 伏直流電

準確性

 1%

分配

 17

包子

 EA

推薦擰緊力矩

 20牛·米

輸入數據

輸入測量壓力范圍

 16巴232 磅/平方英寸

輸入過載壓力

 32巴464 磅/平方英寸

爆破壓力

 200巴2900 磅/平方英寸

輸入機械連接類型

 螺紋端口 G/14 DIN 3852

輸入機械連接尺寸

 G1/4

輸入機械連接

 螺紋端口

扭矩值

 20牛·米15 磅·英尺

連接材料

 不銹鋼

輸出數據

EDS 1700-P 的***小設置***佳擬合直線 (BFSL) 的輸出精度（滿量程）

 ≤ ± 0.25 %

EDS 1700-N（滿刻度）的***小設置***佳擬合直線 (BFSL) 的輸出精度

 ≤ ± 0.5 %

EDS 1700-P 的***大重復性

 ≤ ± 0.25 %

EDS 1700-N 的***大重復性

 ≤ ± 0.5 %

EDS 1700-P 在***大零點和范圍（滿量程）下的溫度漂移

 ≤ ± 0.012 華氏度

EDS 1700-N 在***大零點和范圍（滿量程）下的溫度漂移

 ≤ ± 0.017 華氏度

開關量輸出

開關量輸出類型

 4 個帶轉換觸點的繼電器（2 組，每組連接的公共電源）

交流電 (AC)/直流電 (DC) 切換電壓

 0.1 至 250 伏

***大開關容量

 50 瓦400伏·安

每個開關輸出的***大開關電流

 0.01 至 2 安

***小負載下的開關周期（百萬）

 20

***大負載下的開關周期（百萬）

 1個

大致反應時間

 20 毫秒

環境條件

補償溫度范圍

 14 至 158 華氏度

工作溫度范圍

 -13 至 158 華氏度

儲存溫度范圍

 -13 至 176 華氏度

流體溫度范圍

 -13 至 176 華氏度

CE標志

 EN 61000-6-1/2/3/4

抗振性根據 DIN EN 60068-2-6，0 至 500 Hz

 ≤ 5 克

抗沖擊性根據 DIN EN 60068-2-6 在 10 至 500 Hz 每 1 毫秒

 ≤ 10 克

防護等級符合 DIN IEC 60529

 防護等級 65

終端分配

引腳連接 1

 + UB

引腳連接 2

 0電壓

引腳連接 3

 模擬輸出信號 +

引腳連接 4

 模擬輸出信號 - （0 電壓）

引腳連接 5

 繼電器 1 N/C

引腳連接 6

 繼電器 1 常開

引腳連接 7

 中央繼電器 1 和 2

引腳連接 8

 繼電器 2 N/C

引腳連接 9

 繼電器 2 常開

引腳連接 10

 繼電器 3 N/C

引腳連接 11

 繼電器 3 常開

引腳連接 12

 中心繼電器 3 和 4

引腳連接 13

 繼電器 4 N/C

引腳連接 14

 繼電器 4 常開

特殊功能



  • 不銹鋼膜上帶應變片的集成壓力傳感器
  • 通過按鍵編程簡單操作
  • 4個限位繼電器，切換點和切換回點可獨立調節
  • 可選擇模擬輸出信號
  • 許多有用的附加功能
  • 可選安裝位置（頂部/底部壓力連接，鍵盤和顯示器可旋轉 180°）
  • 可以設置為以任何測量單位顯示值，例如：kN、kg、psi



設置選項

該裝置的核心是一個微處理器，除了正常的壓力開關操作外，它還提供許多有用的額外功能。例如，可以激活切換延遲時間以防止快速壓力峰值觸發不需要的切換周期。所有設置均使用鍵盤進行。

開關點設置范圍



  • 開關點繼電器 1 至 4：1.5 % 至 100 % FS
  • 回轉繼電器 1 到 4：1 % 到 99 % FS 或者回轉滯后 1 到 4：1 % 到 99 % FS



開關點設置范圍注意事項

 FS（滿量程）= 相對于整個測量范圍

其他設置選項



  • 繼電器 1 至 4 的切換方向（N/C 或 N/O）
  • 0.00 .. 90 秒范圍內的繼電器 1 至 4 的接通延遲
  • 0.00 到 90 秒范圍內的繼電器 1 到 4 的關閉延遲
  • 回切模式（切回點或回切滯后）
  • 顯示實際壓力、開關點或峰值
  • 顯示過濾器（慢/中/快）
  • 可單獨調整的顯示量程（bar、psi、用戶可選）
  • 顯示測量單位（bar、psi）
  • 模擬輸出（4 至 20 mA 或 0 至 10 V）
  • 編程禁用



配件

可在附件手冊中找到合適的附件，例如機械適配器等。

筆記

提供電源電壓的反極性保護、過壓保護、覆蓋和短路保護。
