技術數據

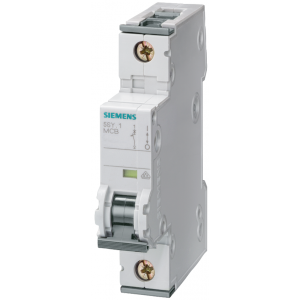

		小型斷路器 230/400V 10kA，1極，C，10A，T=70mm
版本
產品品牌名稱		SENTRON
產品名稱		斷路器
一般技術數據
極數		1
電極規格		1P
脫扣特性級別		C
機械式使用壽命（轉換周期） 典型		10 000
過壓類別		III
污染程度		3
電壓
電壓類型 工作電壓		AC
絕緣電壓 (Ui)
● 單相位運行時 AC 時 測定值		440 V
● 多相位運行時 AC 時 測定值		440 V
供電電壓 單相位運行時 AC 時 測定值		230 V
電源電壓
供電電壓
● AC 時 測定值		400 V
值域 供電電壓頻率的		50/60 Hz
工作電壓 DC 時 測定值 ***大值		72 V
防護等級
防護等級 IP		IP20，帶連接導線
交換容量
電流通斷能力
● DC 時 符合 IEC 60947-2 測定值		15 kA
● 根據 EN 60898 測定值		10 kA
● 符合 IEC 60947-2 測定值		20 kA
能源限制等級		3
耗散
損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極		1.1 W
電力
工作電流
● 35 °C時 測定值		10 A
● 40 °C 時 測定值		9.39 A
● 45 ℃ 時 測定值		9.07 A
● 50°C 時 測定值		8.74 A
● 55 ℃ 時 測定值		8.4 A
● 60 °C 時 測定值		8.04 A
● AC 時 測定值		10 A
使用的適宜性		機械制造/工業
產品詳細信息
產品組件
● 上方組合端子		是
● 下方組合端子		是
● 可一同切斷的中性線		否
產品特點
● 符合 EN 60204-1 的主開關特點		是
● 無鹵素		是
● 可密封		是
● 不含硅		是
產品擴展 可安裝 輔助裝置		是
短路
短路電流 (Icn) 分?jǐn)嗄芰?/td>
● AC 時 根據 UL 1077 和 CSA C22.2 235 號		5 kA
連接
可連接的導線截面 單芯線的
● ***小值		0.75 mm²
● ***大值		35 mm²
可連接的導線截面 多芯線
● ***小值		0.75 mm²
● ***大值		35 mm²
可連接的導線截面 細芯線的 帶有電纜末端加工
● ***小值		0.75 mm²
● ***大值		25 mm²
AWG 號碼 作為已編碼可連接的導線截面
● ***小值		18
● ***大值		4
擰緊轉矩 [lbf·in] 螺栓連接時
● ***小值		22 lbf·in
● ***大值		31 lbf·in
擰緊扭矩 螺栓連接時
● ***小值		2.5 N·m
● ***大值		3.5 N·m
位置 電源連接電纜		任意
機械設計
高度		90 mm
寬度		18 mm
深度		76 mm
安裝深度		70 mm
寬度分配單元的數量		1
緊固類型		快速緊固系統
裝入位置		任意的
凈重		146 g
環境條件
環境溫度影響		***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C
標準		IEC / EN 60898-1, IEC / EN 60947-2 / UL1077
抗震強度 符合 IEC 60068-2-6		5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s²
環境溫度 運行期間
● ***小值		-40 °C
● ***大值		70 °C
環境溫度 存放期間
● ***小值		-40 °C
● ***大值		75 °C
測試循環數量 適用于環境檢測 根據 IEC 60068-2-30		6
