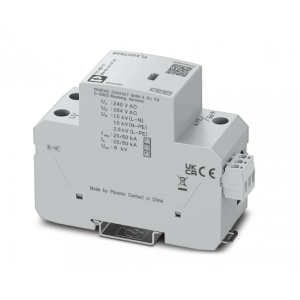

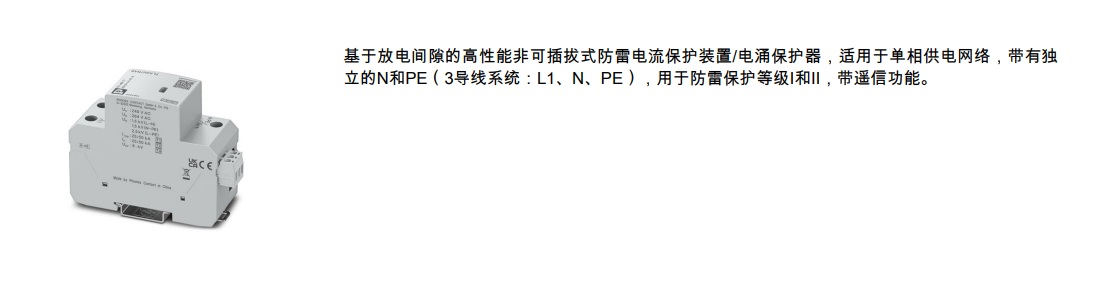

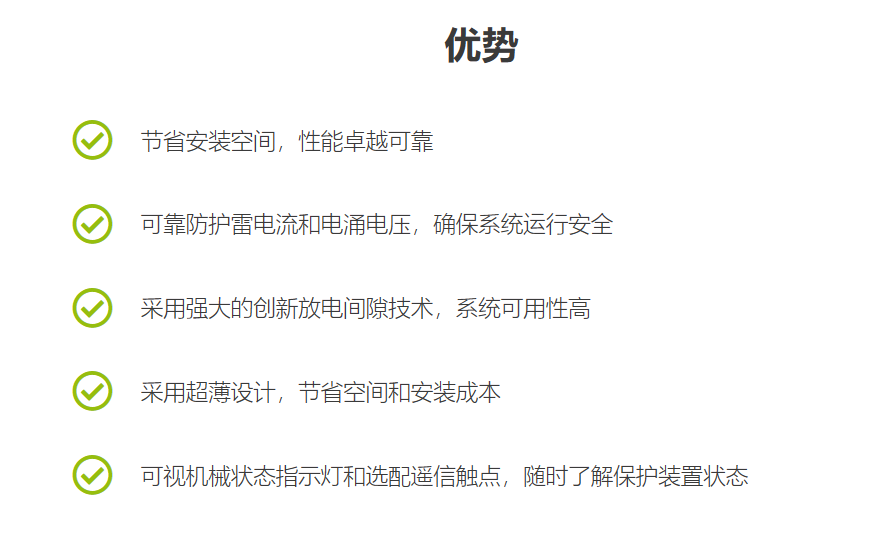

顏色

淺灰色RAL 7035

阻燃等級，符合UL 94

V-0

材料的CTI值

600

絕緣材料

PBT

材料組

I

外殼材料

PBT

開口式側板

否

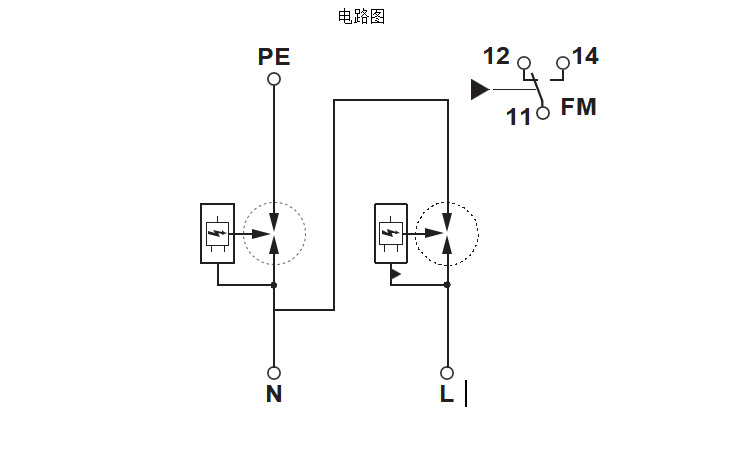

保護通道

L-N

L-PE

N-PE

額定電壓 UN

240/415 V AC (TN-S)

240/415 V AC (TT)

額定頻率fN

50 Hz (60 Hz)

***大持續電壓Uc

264 V AC

額定負載電流IL

80 A (< 55 °C)

殘流IPE

≤ 0.01 mA

標稱放電電流In (8/20) µs (L-N)

25 kA

標稱放電電流In (8/20) µs (L-PE)

25 kA

標稱放電電流In (8/20) µs (N-PE)

50 kA

組合電涌UOC

6 kV

沖擊電流 (10/350) µs (L-N)，電荷量

12.5 As

沖擊電流 (10/350) µs (L-N)，特征能量

156 kJ/Ω

沖擊電流 (10/350) µs (L-N)，電流峰值Iimp

25 kA

沖擊電流 (10/350) µs (L-PE)，電荷量

12.5 As

沖擊電流 (10/350) µs (L-PE)，特征能量

156 kJ/Ω

沖擊電流 (10/350) µs (L-PE)，電流峰值Iimp

25 kA

沖擊電流 (10/350) µs (N-PE)，電荷量

25 As

沖擊電流 (10/350) µs (N-PE)，特征能量

625 kJ/Ω

沖擊電流 (10/350) µs (N-PE)，電流峰值Iimp

50 kA

總放電電流Itotal (10/350) µs

50 kA

額定斷開續流值 Ifi (L-N)

25 kA

額定斷開續流值 Ifi (N-PE)

100 A

額定短路電流ISCCR

25 kA

防護等級Up（L-N）

≤ 1.5 kV

電壓保護水平Up (L-PE)

≤ 2.5 kV

電壓保護水平Up (N-PE)

≤ 1.5 kV

殘壓Ures (L-N)

≤ 1.5 kV (In時)

≤ 1.3 kV (12.5 kA時)

≤ 1.1 kV (5 kA時)

≤ 1 kV (2.5 kA時)

殘壓Ures (L-PE)

≤ 1.7 kV (In時)

≤ 1.5 kV (12.5 kA時)

≤ 1.3 kV (5 kA時)

≤ 1.2 kV (2.5 kA時)

殘壓Ures (N-PE)

≤ 1.3 kV (In時)

≤ 1.1 kV (在 25 kA時)

≤ 1 kV (at 10 kA)

≤ 0.5 kV (5 kA時)

UT下的TOV動作（L-N）

457 V AC (5 秒 / 耐受模式)

457 V AC (120 分鐘 / 耐受模式)

UT下的TOV動作（N-PE）

1200 V AC (200 ms / 耐受模式)

響應時間tA

≤ 100 ns

***大備用保險絲，帶有V型連接線

80 A (gG)

***大備用保險絲，帶有支線接線

315 A (gG)

保護等級

IP20 (已安裝)

環境溫度（運行）

-40 °C ... 85 °C

環境溫度（存放/運輸）

-40 °C ... 85 °C

海拔

≤ 2000 m (遙信觸點工作電壓 ≤ 250 V)

≤ 5000 m (遙信觸點工作電壓 ≤ 150 V)

允許濕度（運行）

5 % ... 95 %

沖擊力（運行）

2g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

振動（操作）

0,5g (9 … 200 Hz / 2.5 h / X, Y, Z)

標準/規格

IEC 61643-11

標準/規格

EN 61643-11

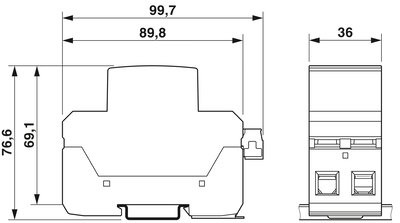

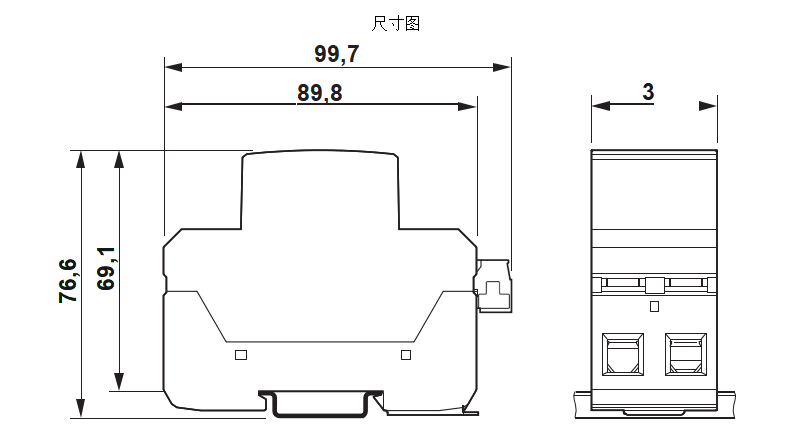

安裝類型

DIN導軌： 35 mm
