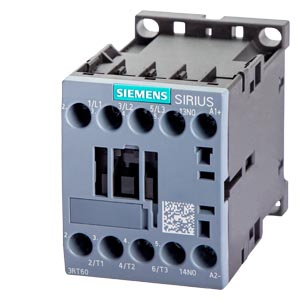

西門子3RT接觸器 3RT6015-1BB42
點擊圖片查看原圖
品牌： 西門子
電壓： DC24V
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-01-28 15:56
瀏覽次數： 220
詢價
店鋪基本資料信息

 產品詳細說明
 西門子3RT接觸器 3RT6015-1BB42

技術數據

接觸器 DC 24 V AC3 3 kW 400 V 輔助觸點：1 個常閉觸點， 3 極，規格 S00 螺絲端子
產品品牌名稱 SIRIUS
產品名稱 接觸器
產品類型名稱 3RT6
綜合技術數據
接觸器的結構尺寸 S00
產品擴展 輔助開關 是
絕緣電壓 測定值 690 V
污染程度 3
抗沖擊電壓能力 測定值 6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 400 V
耐沖擊性 方波沖擊時
● DC 時 6,7g / 5 ms, 4,2g / 10 ms
耐沖擊性 正弦沖擊時
● DC 時 10,5g / 5 ms, 6,6g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型 30 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
RoHS 指令（日期） 05/01/2012
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
主電路
極數 用于主電路 3
常開觸點數量 用于主觸點 3
常閉觸點數量 用于主觸點 0
工作電壓
● AC-3 時 測定值 ***大值 690 V
● AC-3e 時 測定值 ***大值 690 V
工作電流
● AC-1 時 ***高 690 V
— 環境溫度 40 °C 時 測定值 18 A
— 環境溫度 60 °C 時 測定值 16 A
● AC-3 時
— 400 V 時 測定值 7 A
— 690 V 時 測定值 4.9 A
● AC-3e 時
— 400 V 時 測定值 7 A
— 690 V 時 測定值 4.9 A
可連接的導線截面 在主電路中 AC-1 時
● 60 °C 時 許可***小值 2.5 mm²
● 40 °C 時 許可***小值 2.5 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值 2.6 A
● 690 V 時 測定值 1.8 A
額定功率
● AC-1 時
— 230 V時 測定值 6.3 kW
— 230 V時 60 °C 時 測定值 6 kW
— 400 V 時 60 °C 時 測定值 10.5 kW
— 690 V 時 60 °C 時 測定值 18 kW
● AC-3 時
— 230 V時 測定值 1.5 kW
— 400 V 時 測定值 3 kW
— 690 V 時 測定值 4 kW
● AC-3e 時
— 400 V 時 測定值 3 kW
— 690 V 時 測定值 4 kW
額定功率 約 200000 次操作循環 AC-4
● 400 V 時 測定值 1.15 kW
● 690 V 時 測定值 1.15 kW
空載運行頻率
● DC 時 10 000 1/h
開關頻率
● AC-1 時 ***大值 1 000 1/h
● AC-3 時 ***大值 750 1/h
● AC-3e 時 ***大值 750 1/h
● AC-4 ***大值 250 1/h
控制電路/控制
電壓類型 控制饋電電壓的 DC
控制饋電電壓 DC 時
● 測定值 24 V
起動功率 電磁線圈的 DC 時 4 W
持續功率 電磁線圈的 DC 時 4 W
輔助電路
常閉觸點數量 用于輔助觸點 無延遲轉換的 1
常開觸點數量 用于輔助觸點 無延遲轉換的 0
工作電流 AC-12 時 ***大值 10 A
工作電流 AC-15 時
● 230 V時 測定值 10 A
● 400 V 時 測定值 3 A
● 690 V 時 測定值 1 A
工作電流 DC-12 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 3 A
● 220 V 時 測定值 1 A
工作電流 DC-13 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 1 A
● 220 V 時 測定值 0.3 A
接觸可靠性 輔助觸頭的 每億次操作轉換有一次錯接(17V, 1mA)
UL/CSA 額定數據
輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值 3 hp
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要 gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A
— 對于相配類型2 需要 gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A
● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
裝入/固定/外廓尺寸
裝入位置 可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°
緊固類型 按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊
● 并排裝配 是
高度 57.5 mm
寬度 45 mm
深度 73 mm
須遵守間距 單列式安裝的 側向地 0 mm
接口/ 接線端子
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
可連接的導線截面類型
● 用于主觸點
— 單芯線或多芯線 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于主觸點 2x (20 ... 16), 2x (18 ... 14), 2x 12
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14), 2x 12
安全
產品功能 鏡像觸點符合 IEC 60947-4-1 是
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
