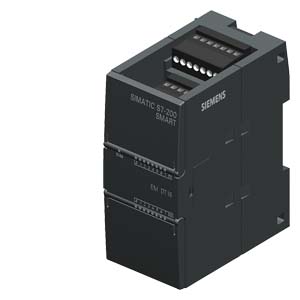

西門子smart 6ES72882DT160AA0 數字量模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 數字量模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-01-29 16:20
瀏覽次數： 155
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-200 SMART， 數字輸入/輸出 SM DT16，8 個數字輸入/8 個數字輸出， 8 DI 24V DC，灌電流/拉電流， 8 DO，晶體管 0.75 A
一般信息
產品類型標志 SM DT16，DI 8x24 VDC，DQ 8x24 VDC/0.75 A
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 20.4 V
允許范圍，上限 (DC) 28.8 V
輸入電流
來自背板總線 DC 5 V，典型值 115 mA; 5 V DC 來自 CPU 模塊
數字輸入
數字輸入端數量 8
● 在組件中 2
輸入端的并聯開關 是
輸入特性符合 IEC 61131，類型 1 是
可同時控制的輸入端數量
水平安裝位置
— ***高可達 50 ℃，***大值 8
垂直安裝位置
— ***高可達 40 ℃，***大值 8
輸入電壓
● 輸入電壓類型 DC
● 額定值 (DC) 24 V
● 對于信號“0” < 5 V DC
● 對于信號“1” +15 至 +30 V
輸入電流
● 對于信號“0”，***大值（允許的閉路電流） 1 mA
● 對于信號 “1”，***小值 2.5 mA
● 對于信號“1”，***大值 5 mA
● 對于信號“1”，典型值 4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，***大值 200 µs
— 從“1”到“0”時，***大值 200 µs
導線長度
● 屏蔽，***大值 500 m
● 未屏蔽，***大值 300 m
數字輸出
數字輸出端數量 8
● 在組件中 2
M 開關 否
P 開關 是
短路保護 否
輸出端的通斷能力
● 電阻負載時的***大值 0.75 A
● 照明負載時的***大值 5 W
輸出電壓
● 額定值 (DC) 24 V
● 對于信號“0”的***大值 0.1 V
● 對于信號 “1”，***小值 20 V
● 對于信號“1”，***大值 28.8 V; ***大值與輸入源 L+ 一致
輸出電流
● 對于信號“1”的額定值 0.75 A
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值 50 µs
● 從 ”1” 到“0”，***大值 200 µs
兩個輸出端并聯
● 用于邏輯連接 是; 只有同組輸出
● 用于增加功率 是; 可能（只有同組輸出）
● 用于冗余控制負載 是; 只有同組輸出
輸出端的總電流（每組）
所有安裝位置
— ***高可達 40 ℃，***大值 3 A
水平安裝位置
— ***高可達 50 ℃，***大值 3 A
垂直安裝位置
— ***高可達 40 ℃，***大值 3 A
所有其他安裝位置
— ***高可達 40 ℃，***大值 3 A
報警/診斷/狀態信息
診斷顯示 LED
● 用于輸入端狀態 是
● 用于輸出端狀態 是
電位隔離
數字輸入電位隔離
● 在通道之間 是; 光電耦合器
數字輸出電位隔離
● 在通道之間 是; 光電耦合器
絕緣
絕緣測試，使用 500V AC 持續 1 分鐘
EMV
抗靜態放電干擾的能力
● 抗靜態放電干擾的能力符合 IEC 61000-4-2 是; ±4 kV 接觸放電（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空氣放電（符合 IEC 801-2/IEC 1000-4-2；ESD）
— 空氣放電時的試驗電壓 8 kV
— 接觸放電時的試驗電壓 4 kV
針對高頻電磁場的抗干擾能力
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 是
— 高頻輻射的頻率范圍 80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m（87 MHz 到 187 MHz，174 MHz 到 230 MHz 以及 470 MHz 到 790 MHz 的范圍內： 3V/m）
與導線相關的抗干擾能力
● 電源導線的抗干擾能力符合 IEC 61000-4-4 是; 2 kV 符合 IEC 61000-4-4，脈沖
● 信號導線的抗干擾能力，符合 IEC 61000-4-4 是; ±2 kV 符合 IEC 61000-4-4，脈沖
針對沖擊電壓的抗干擾能力（浪涌）
● 電源導線的抗干擾能力符合 IEC 61000-4-5 是; 帶有前置保護元件
● 非對稱耦合
— 電源導線上的試驗電壓 2 kV
— 信號導線（大于 30 米）上的試驗電壓 2 kV
針對通過高頻場引起的導線干擾量的抗干擾能力
● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 是
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 是; 10 V/m，附帶 80 % 調幅 1 kHz
— 9 kHz ... 80 MHz 范圍內在 80% 的 1KHz 調幅下的試驗電壓 10 V
依據 EN 55 011 標準抑制無線電干擾輻射
● 無線電輻射干擾 發射干擾符合 EN 50081-2，依據 EN 55011 檢測，等級 A，組 1
● 極限值等級 A 適用于工業領域中的應用 是
防護等級和防護類別
防護等級 IP IP20
尺寸
寬度 45 mm
高度 100 mm
深度 81 mm
重量
重量，約 179.7 g
