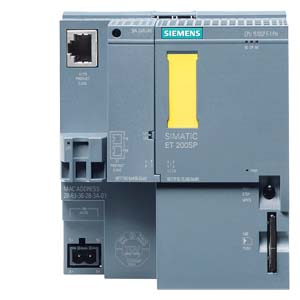

SIPLUS ET 200SP CPU 1510SP F-1PN 基于 6ES7510-1SJ01-0AB0 帶防腐蝕涂層， -25 - +60°C， 中央處理器，帶 工作存儲器 150 KB 用于 程序及 750 KB 用于數據， 第 1 接口，PROFINET IRT 帶 3 端口交換機， 72 ns 比特性能表現， 需要 SIMATIC 存儲卡， 需要總線適配器 用于端口 1 和 2 |
| 一般信息 |
| 產品類型標志 |
CPU 1510SP F-1 PN |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 多個熱插拔 |
| ● 時鐘同步模式 |
是; 僅針對 PROFINET；帶***小組織塊，6 個 625 µs 循環 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
參見文章 ID：109746275 |
| 配置控制 |
| 通過數據組 |
是 |
| 操作元件 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| 輸入電流 |
| 耗用電流（額定值） |
0.6 A |
| 耗用電流，***大值 |
0.9 A |
| 接通電流，***大值 |
4.7 A; 額定值 |
| I²t |
0.14 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
8.75 W |
| 功率損失 |
| 功率損失，典型值 |
5.6 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
150 kbyte |
| ● 集成（用于數據） |
750 kbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
72 ns |
| 對于字運算，典型值 |
86 ns |
| 對于定點運算，典型值 |
115 ns |
| 對于浮點運算，典型值 |
461 ns |
| CPU-組件 |
| 元素?cái)?shù)量（總數） |
4 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，***大值 |
750 kbyte; 對于***尋址的數據庫，***大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
100 kbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
100 kbyte |
| OB |
| ● 容量，***大值 |
150 kbyte |
| ● 可用循環 OB 數量 |
100 |
| ● 時間報警 OB 數量 |
20 |
| ● 延遲報警 OB 數量 |
20 |
| ● 喚醒警告 OB 數量 |
20; 可另外存在兩個 RTG（分別帶有一個“周期性中斷組織塊”或一個“可用循環組織塊” (F-OB) 用于確保故障安全 |
| ● 過程報警 OB 數量 |
50 |
| ● DPV1 報警 OB 的數量 |
3 |
| ● 等時模式 Ob 數量 |
1 |
| ● 技術同步警告 OB 數量 |
2 |
| ● 啟動 OB 數量 |
100 |
| ● 異步錯誤 OB 數量 |
4 |
| ● 同步錯誤 OB 數量 |
2 |
| ● 診斷報警 OB 的數量 |
1 |
| 嵌套深度 |
| ● 每個優先等級 |
24; 在 F 模塊中***多可為 8 個 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計數器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| S7 時間 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計時器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
128 kbyte; 針對存儲器、計時器、計數器、DB 和技術數據（軸）可用的剩磁存儲器：88 kbyte |
| 標記 |
| ● 容量，***大值 |
16 kbyte |
| ● 定時標記數量 |
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte |
