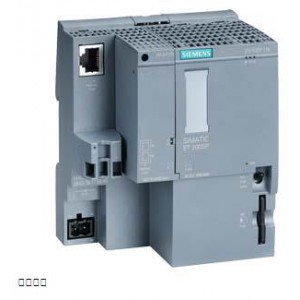

西門子 ET 200SP 6AG1512-1DK01-2AB0 CPU模塊
點擊圖片查看原圖
品牌： 西門子
品牌： 西門子
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-01-29 22:58
瀏覽次數： 146
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

SIPLUS ET 200SP CPU 1512SP-1 PN 基于 6ES7512-1DK01-0AB0 帶防腐蝕涂層， -40 - +60°C， 中央處理器，帶 工作存儲器 200 KB 用于 程序及 1MByte 用于數據， 第 1 接口，PROFINET IRT 帶 3 端口交換機， 48 ns 比特性能表現， 需要 SIMATIC 存儲卡， 需要總線適配器 用于端口 1 和 2
一般信息
產品類型標志 CPU 1512SP-1 PN
產品功能
● I&M 數據 是; I&M0 至 I&M3
● 運行期間更換模塊（熱插拔） 是; 多個熱插拔
● 時鐘同步模式 是; 僅針對 PROFINET；帶***小組織塊，6 個 625 µs 循環
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 參見文章 ID：109746275
配置控制
通過數據組 是
操作元件
運行模式開關 1
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
電源和電壓斷路跨接
● 停電/斷電跨接時間 5 ms
輸入電流
耗用電流（額定值） 0.6 A
耗用電流，***大值 0.9 A
接通電流，***大值 4.7 A; 額定值
I²t 0.14 A²·s
功率
背板總線上的饋電功率 8.75 W
功率損失
功率損失，典型值 5.6 W
存儲器
SIMATIC 存儲卡插槽數量 1
需要 SIMATIC 存儲卡 是
工作存儲器
● 集成（用于程序） 200 kbyte
● 集成（用于數據） 1 Mbyte
裝載存儲器
● 插拔式（SIMATIC 存儲卡），***大值 32 Gbyte
緩沖
● 免維護 是
CPU-處理時間
對于位運算，典型值 48 ns
對于字運算，典型值 58 ns
對于定點運算，典型值 77 ns
對于浮點運算，典型值 307 ns
CPU-組件
元素數量（總數） 4 000; 程序塊 (OB、FB、FC、DB) 和 UDT
DB
● 編號范圍 1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999
● 容量，***大值 1 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB
FB
● 編號范圍 0 ... 65 535
● 容量，***大值 200 kbyte
FC
● 編號范圍 0 ... 65 535
● 容量，***大值 200 kbyte
OB
● 容量，***大值 200 kbyte
● 可用循環 OB 數量 100
● 時間報警 OB 數量 20
● 延遲報警 OB 數量 20
● 喚醒警告 OB 數量 20; 帶***小組織塊，3 個 500 µs 循環
● 過程報警 OB 數量 50
● DPV1 報警 OB 的數量 3
● 等時模式 Ob 數量 1
● 技術同步警告 OB 數量 2
● 啟動 OB 數量 100
● 異步錯誤 OB 數量 4
● 同步錯誤 OB 數量 2
● 診斷報警 OB 的數量 1
嵌套深度
● 每個優先等級 24
計數器、定時器及其剩磁
S7 計數器
● 數量 2 048
剩磁
— 可調整 是
IEC 計數器
● 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
S7 時間
● 數量 2 048
剩磁
— 可調整 是
IEC 計時器
● 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 128 kbyte; 針對存儲器、計時器、計數器、DB 和技術數據（軸）可用的剩磁存儲器：88 kbyte
標記
● 容量，***大值 16 kbyte
● 定時標記數量 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
數據組件
● 可調整剩磁 是
● 預設剩磁 否
本地數據
● 每個優先等級，***大值 64 kbyte; 每個塊***大 16 KB
地址范圍
IO 模塊數量 2 048; 模塊 / 子模塊的***大數量
外設地址范圍
● 輸入端 32 kbyte; 所有輸入端位于過程映像內
● 輸出端 32 kbyte; 所有輸出端位于過程映像內
每個集成的 IO 子系統
— 輸入端（容量） 8 kbyte
— 輸出端（容量） 8 kbyte
每個 CM / CP
— 輸入端（容量） 8 kbyte
— 輸出端（容量） 8 kbyte
分量過程映像
● 分量過程映像數量，***大值 32
每個模塊的地址空間
● 每個模塊的地址空間，***大值 288 byte; 分別針對輸入和輸出數據
每個站點的地址空間
● 每個站點的地址空間，***大值 2 560 byte; 用于中央輸入和輸出；不取決于組態；用于 ET 200SP 模塊的 2048 字節 + 用于 ET 200AL 模塊的 512 字節
硬件擴展
分布式 IO 系統數量 32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統
DP 主站數量
● 關于 CM 1
IO 控制器數量
● 集成 1
● 關于 CM 0
組件載體
● 每個組件載體的組件，***大值 80; CPU + 64 模塊 + 服務器模塊（結構寬度***大 1 m） + 16 ET 200AL 模塊
● 可操作 ET 200SP 模塊數量，***大 64
● 可操作 ET 200AL 模塊數量，***大 16
● 行數，***大值 1
PtP CM
● PtP CM 數量 僅通過可用的插槽限制可連接的 PtP CM 數量
時間
時鐘
● 類型 硬件時鐘
● 緩沖持續時間 6 wk; 當環境溫度為 40°C 時，典型值
● 每日偏差，***大值 10 s; 典型值：2 s
運行時間計數器
● 數量 16
時間同步
● 提供支持 是
● 在 DP 上，主站 是; 通過 CM DP 模塊
● 在 DP 上，從站 是; 通過 CM DP 模塊
● 在 AS 中，主站 是
● 在 AS 中，從站 是
● 在以太網上通過 NTP 是
接口
PROFINET 接口數量 1
PROFIBUS 接口數量 1; 通過 CM DP 模塊
光學接口 是; 通過BusAdapter
1. 接口
物理接口
● RJ 45（以太網） 是; X1 P3；可選擇 X1 P1 和 X1 P2，通過 BusAdapter BA 2x RJ45
● 端口數量 3; 第 1 個集成 + 第 2 個通過 BusAdapter
● 集成開關 是
● BusAdapter (PROFINET) 是; 可使用的總線適配器：BA 2x RJ45、BA 2x M12、BA 2x FC、BA 2x LC、BA LC/RJ45、BA LC/FC、BA 2x SCRJ、BA SCRJ/RJ45、BA SCRJ/FC、
協議
● IP 協議 是; IPv4
● PROFINET IO 控制器 是
● PROFINET IO 設備 是
● SIMATIC 通訊 是
● 開放式 IE 通訊 是; 選件也可加密
● 網絡服務器 是
● 氣液冗余 是; MRP 自動管理器符合 2.0 版本 IEC 62439-2 的要求
PROFINET IO 控制器
服務
— PG/OP 通訊 是
— 等時模式 是
— 直接數據交換 是; 前提條件：IRT 和同步模式（MRPD 可選）
— IRT 是
— PROFIenergy 是; 通過用戶程序
— 按優先級啟動 是; ***多 32 個 PROFINET 設備
— 可連接的 IO 設備數量，***大值 128; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 512 個分布式外圍設備
— 其中 IO 設備具備同步實時功能 (IRT)，***大值 64
— 用于 RT 的可連接 IO 設備數量，***大值 128
— 線路上的，***大值 128
— 可同時激活/取消的 IO 設備數量，***大值 8; 通過所有接口的總和
— 每臺工具的 IO 設備數量，***大值 8
— 更新時間 更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
