技術數據

產品描述		柔性總線電纜（4 芯），按米銷售，未裝配

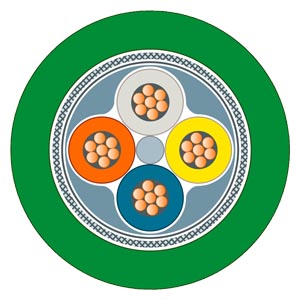

		工業以太網 FC TP 柔性電纜，GP 2x2 （PROFINET 類型 B）， TP 安裝電纜，帶 柔性芯線，PROFINET 型號 B，4 芯屏 蔽，5 類， 按米銷售，供貨單位***大 2500m ***小訂貨量 20m。
應用適宜性		用于偶爾移動的機器部件
導線名稱		2YY (ST) CY 2x2x0,75/1,5-100 LI GN SF/UTP
電氣數據
單位長度阻尼量
● 10 MHz 時 / ***大值		0.06 dB/m
● 100 MHz 時 / ***大值		0.21 dB/m
波阻
● 1 MHz ... 100 MHz 時		100
單位長度近端串音阻尼量
● 1 MHz ... 100 MHz 時		0.5 dB/m
耦合電阻越長度 / 10 MHz 時		20 m/m
單位長度的回路電阻 / ***大值		120 m/m
工作電壓
● 有 效值		80 V
機械參數
電線數量		4
屏 蔽層規格		重疊的鋁膠合箔，包裹鍍錫銅線制成的屏 蔽編織層
電氣連接規格 / FastConnect		是
芯線直徑
● AWG22 芯線		0.75 mm
外徑
● 內導體		0.75 mm
● 芯線絕緣		1.5 mm
● 電纜內部護套		3.9 mm
● 電纜護套的		6.5 mm
外徑的對稱公差 / 電纜護套的		0.2 mm
材料
● 芯線絕緣		聚乙烯 (PE)
● 電纜內部護套		PVC
● 電纜護套的		PVC
顏色
● 數據線的芯線絕緣		白色/黃 色/藍色/橘色
● 電纜護套的		綠色
彎曲半徑
● 一次性彎曲時 / 許可***小值		32.5 mm
● 多次彎曲時 / 許可***小值		52 mm
拉力負荷 / ***大值		150 N
單位長度重量		68 kg/km
環境條件
環境溫度
● 運行期間		-25 ... +75 °C
● 存放期間		-25 ... +75 °C
● 運輸期間		-25 ... +75 °C
● 安裝時		-10 ... +60 °C
● 備注		電氣特性在 20°C 下測得，測量符合 DIN VDE 0472 標準
燃燒性能等級 / 符合 EN 13501-6		Eca
耐化學性
● 抵抗石油		耐油性符合 IEC 60811-404 (7x24 h / 90°C)
● 防油脂		耐抗力受條件影響
● 防水		耐抗力受條件影響
放射折射性 / 抵抗 UV 射線		耐抗力
產品特點，產品功能，產品組件 / 常規
產品特點
● 無鹵素		否
● 不含硅		是
導線長度 / 工業以太網時
● 100BaseTX 時		85 m
標準，規格，許可
UL/ETL 列表 / 300 V Rating		是; c(ETL)us，CMG / (ETL)us PLTC / Sun Res / OIL RES
UL/ETL 規格 / 600 V Rating		是; cRUus AWM 21694 AWM I A/B 60°C 600V FT2
資格證明
● EAC 許可		是
● CE標識		是
● 與 RoHS 一致		是
結構化布線標準		Cat5e
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		否
● Bureau Veritas (BV)		否
● Det Norske Veritas (DNV)		否
● Germ anischer Lloyd (GL)		否
● Lloyds Register of Shipping (LRS)		否
● Nippon Kaiji Kyokai (NK)		否
● Polski Rejestr Statkow (PRS)		否
參考標示
● 符合 IEC 81346-2:2009		WG
● 符合 IEC 81346-2:2019		WGB
