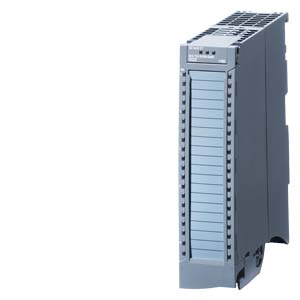

西門子s7-1500 6ES75325HF000AB0 模擬輸出模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 模擬輸出模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-02-06 14:35
瀏覽次數： 151
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-1500， 模擬量輸出模塊 模擬輸出 8xU/I 高速型，16 位分辨率 ， 精度 0.3%， 8 通道，分成組，每組 8， 診斷；替換值 8 通道以 0.125ms 過采樣; 模塊支持 安全 斷開負載組 至 SIL2 根據 ENIEC 62061:2021 和 Category 3 / PL d 根據 EN ISO 13849-1:2015。 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨
一般信息
產品類型標志 AQ 8xU/I HS
硬件功能狀態 FS01 以上版本
固件版本 V2.1.0
● 可更新固件 是
產品功能
● I&M 數據 是; I&M0 至 I&M3
● 時鐘同步模式 是
● 按優先級啟動 否
● 可變輸出范圍 否
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V14 / -
● STEP 7 可組態/ 已集成，自版本 V5.5 SP3 / -
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 V1.0 / V5.1
● PROFINET 版本 GSD 版 / GSD 修訂版以上 v2.3 / -
運行模式
● 過采樣 是
● MSO 是
運行中的 CiR 配置
可在 RUN 模式下更改參數分配 是
可在 RUN 模式下校準 是
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
輸入電流
耗用電流，***大值 320 mA; 19.2 V 供電時
功率
來自背板總線的功率輸出 1.15 W
功率損失
功率損失，典型值 7 W
模擬輸出
模擬輸出端數量 8
電壓輸出，短路保護 是
電壓輸出，短路電流，***大值 45 mA
電流輸出，空載電壓，***大值 20 V
循環時間（所有通道） ***小值 125 µs; 與激活的通道數量無關
輸出范圍，電壓
● 0 至 10 V 是
● 1 V 至 5 V 是
● -5 V 至 +5 V 否
● -10 V 至 +10 V 是
輸出范圍，電流
● 0 至 20 mA 是
● -20 mA 至 +20 mA 是
● 4 mA 至 20 mA 是
執行器連接
● 對于兩線制接口電壓輸出 是
● 對于四線制接口電壓輸出 是
● 對于兩線制接口電流輸出 是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值 1 k
● 電壓輸出端的電容負載，***大值 100 nF
● 電流輸出端的***大值 500
● 電流輸出端的電感負載，***大值 1 mH
導線長度
● 屏蔽，***大值 200 m
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 16 bit
● 轉換時間（每個通道） 50 µs; 與激活的通道數量無關
起振時間
● 對于電阻負載 30 µs; 參見手冊中的附加說明
● 對于電容負載 100 µs; 參見手冊中的附加說明
● 對于電感負載 100 µs; 參見手冊中的附加說明
誤差/精度
輸出波紋（與輸出范圍有關，帶寬 0 至 50 kHz），(+/-) 0.02 %
線性錯誤（與輸出范圍有關），(+/-) 0.15 %
溫度錯誤（與輸出范圍有關），(+/-) 0.002 %/K
輸出端之間的串?dāng)_，***大值 -100 dB
25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-) 0.05 %
精度的備注 溫度低于 0°C 時，消耗誤差和溫度誤差的數據將加倍
整個溫度范圍內的操作錯誤限制
● 電壓，與輸出范圍有關，(+/-) 0.3 %
● 電流，與輸出范圍有關，(+/-) 0.3 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸出范圍有關，(+/-) 0.2 %
● 電流，與輸出范圍有關，(+/-) 0.2 %
等時模式
加工時間和激活時間 (TWA) ***小值 100 µs
總線循環時間 (TDP) ***小值 250 µs
報警/診斷/狀態信息
診斷功能 是
可接入替代值 是
報警
● 診斷報警 是
診斷
● 電源電壓監控 是
● 斷線 是; 僅限電流輸出類型
● 短路 是; 僅限電壓輸出類型
● 溢出/下溢 是
診斷顯示 LED
● RUN LED 是; 綠色 LED
● ERROR LED 是; 紅色 LED
● 電源電壓監控 (PWR-LED) 是; 綠色 LED
● 通道狀態顯示 是; 綠色 LED
● 用于通道診斷 是; 紅色 LED
● 用于模塊診斷 是; 紅色 LED
電位隔離
通道的電勢分離
● 在通道之間 否
● 在通道之間，分組點數 8
● 在通道和背板總線之間 是
● 在通道和負載電壓 L+ 之間 是
允許的電位差
S 和 MANA (UCM) 之間 DC 8 V
絕緣
絕緣測試，使用 707 V DC（測試類型）
標準、許可、證書
適用于安全關斷標準組件 是; FS04 以上版本
安全關斷標準組件可達到的***大安全等級
● 性能等級符合 ISO 13849-1 PL d
● 類別符合 ISO 13849-1 3 類
● 符合 IEC 62061 的 SIL SIL 2
環境要求
運行中的環境溫度
● 水平安裝，***小值 -30 °C; FS03 以上版本
● 水平安裝，***大值 60 °C
● 垂直安裝，***小值 -30 °C; FS03 以上版本
● 垂直安裝，***大值 40 °C
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
尺寸
寬度 35 mm
高度 147 mm
深度 129 mm
重量
重量，約 325 g
