1 系統簡介
變配電監控&電能管理系統是在企業事業單位內部用電過程，針對其供電系統的變、配、用環節各種電力數據實時監視，遠程設置限制參數或控制開分/合閘的計算機輔助系統。值班工程師借助該輔助系統可對單位內部用電安全過程實行有效掌控，對異常事件及時作出有效判斷，切除故障點，從而保障供配電系統處于良好狀態。

2 系統架構
變配電監控&電能管理系統采用三層分布結構，包括現場設備層、網絡通訊層和站控管理層。

現場設備層及變配電監控&電能管理系統的監測范圍，一般為安裝于變電所高低配電柜的微機監控保護裝置和智能電力儀表，以及直流屏和變壓氣溫控儀等具備數字通訊功能的智能設備。這些設備用于實現對被監控設備或配電回路的本地?cái)?shù)據采集和信號處理，是變配電監控&電能管理系統的基本組成單元。
網絡通訊層是變配電監控&電能管理系統中數據信息交換的橋梁。該層設備主要有通訊管理機、網絡交換機、接口轉換器件及通訊鏈路組成的現場總線網絡和以太網。
站控管理層面向變配電監控&電能管理系統的使用者和維護人員。主要由監控主機和必要的外設，如EPS、打印機等組成。監控主機內安裝妥迪TDEMS-1000電力監控與電能管理軟件，為使用者提供了簡單友好而又功能齊備的人機界面。

3 設計依據
系統的設計滿足以下所列制造和試驗標準：
ISO/IEC11801     《國際綜合布線標準》
GB/T 15145-2017  《輸電線路保護裝置通用技術條件》
GB50052-2009     《供配電系統設計規范》
GB50054-2011     《低壓配電設計規范》
IEC870-5-101     《基本遠動任務配套標準》
IEC870-5-103     《保護設備信息接口的配套標準》
IEC870-5-104     《遠動網絡傳輸規約》
IEC 61587        《電子設備機械結構系列》
DL/T448-2000     《電能計量裝置技術管理規程》
DL/T698.1-2009   《第1部分：總則》
DL/T698.2-2010   《第2部分：主站技術規范》
DL/T698.31-2010  《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T698.35-2010  《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》
DL/T698.41-2010  《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T698.42-2010  《第4-2部分：通訊協議-集中器下行通信協議》
DL/T/814-2013    《配電自動化系統功能規范》
GB/T/3047.1      《面板、架和柜的基本尺寸系列》
DL/T5137-2001    《電測量及電能計量裝置設計技術規程》
GB2887-2011      《計算站場地技術條件》
項目所屬行業的相關技術規范或規程

4 技術指標
◇ 一般遙測更新周期：      依據掛載儀表***多的總線所接儀表數量*1S
◇ 事故時遙信變位傳送時間：同上
◇ 事故推畫面時間：        接收位置信號后+1S
◇ 遙信變位：              <1S（開關狀態單獨監測時）
◇ 遙控指令下達：          <2S
◇ 模擬量測量綜合誤差：    一般≤0.5%（依據現場儀表測量精度）
◇ 電網頻率測量誤差：      一般≤0.01Hz（依據現場儀表測量精度）
◇ 調用畫面響應時間：      1S～3S
◇ 網絡速率：              100兆或1000兆
◇ 事件記錄正確率：        ≥99.9%
◇ 遙信正確率：            100%
◇ 遙控正確率：            100%
◇ 遙調正確率：            100%
◇ 遙測正確率：            ≥99.9%（與現場裝置顯示數據對比）
◇ 海拔高度：              ≤2500m
◇ 工作環境溫度范圍：      0℃～+65℃
◇ 存儲環境溫度范圍：      -20℃～+85℃
◇ 相對濕度：              ≤95%(25℃)
◇ 系統軟件使用壽命：      8～15年（軟件生命周期）
◇ 系統平均無故障時間：     系統MTBF≥30000小時
◇ 監控軟件CPU占用率：     ≤15%（正常情況下，任意5分鐘內平均）
◇ 監控軟件CPU占用率：     ≤35%（事故情況下，任意1分鐘內平均）

5 系統功能

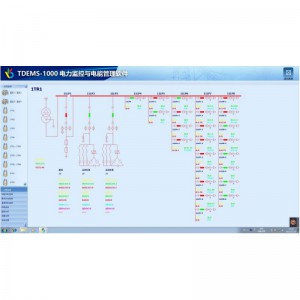

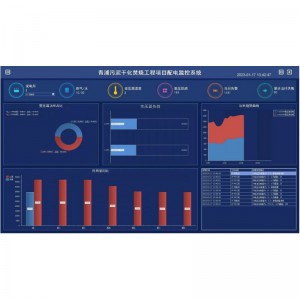

妥迪TDEMS-1000電力監控與電能管理軟件具備友好的人機界面，以配電一次圖的形式直觀顯示項目配電情況，同時將遠程采集的各回路的電參量信息（如電流、功率等）以及該回路開關的分/合閘狀態實時顯示在系統界面中。配電系統維護人員在值班室內通過測貿各系統界面，即可實時掌握現場配電工況。
