TDEMS-2000變配電綜合自動化監控軟件

1 系統簡介
變配電所綜合自動化監控系統是企事業單位為進一步保障變配電系統的可靠性，在實現變配電監控&電能管理系統（諸參見本網站關于變配電監控&電能管理系統的介紹》的同時，對變配電場所的環境溫度，濕度、漏水、空調運行狀態等結合視頻技術進行實時監測與控制的綜合自動化系統

2 系統架構
系統的實現可為變配電設備提供良好的運行環境，提高配電故障排查效率，提升物管單位的自動化管理水平。
變配電所綜合自動化監控系統采用三層分布式結構，包括現場設備層、網絡通訊層和站控管理層。

現場設備層即變配電所綜合自動化監控系統的監測范圍，除變配電監控&電能管理系統可接入的設備外，還包括溫濕度監測儀、空調運控模塊、視頻監控系統等。
網絡通訊層是變配電所綜合自動化監控系統中數據信息交換的橋梁。該層設備主要有網絡交換機及通訊鏈路組成的現場總線網絡和以太網，
站控管理層面向變配電所綜合自動化監控系統的待用者和維護人員。由數據服務器中機、視頻監控主機、工作站主機等和必要的外設組成。數據服務器內安裝妥迪TDEMS-2000變配電熔合自動化監控軟件、數據庫軟件（開源）和相應的服務軟件等，為使用者提供了簡單友好而又功能齊備的人機界面。

3 設計依據
系統的設計滿足以下所列制造和試驗標準：
ISO/IEC11801      《國際綜合布線標準》
GB/50198-2011     《監控系統工程技術規范》
IEC870-5-101      《基本遠動任務配套標準》
DL/T/814-2013     《配電自動化系統功能規范》
GB2887-2011       《計算站場地技術條件》
妥迪TDEMS-1000電力監控與電能管理軟件相關技術規范或規程

4 技術指標
◇ 環境參數遙測更新周期：實時或≤1S
◇ 事件推畫面時間：接收事件信號后+1S
◇ 空調遙控指令下達：<2S
◇ 視頻畫面響應時間：1S～3S
◇ 視頻畫面存儲周期：3月
◇ 視頻攝像頭分辨率：200萬以上
◇ 網絡速率：100兆或1000兆
◇ 海拔高度：≤2500m
◇ 工作環境溫度范圍：0℃～+65℃
◇ 存儲環境溫度范圍：-20℃～+85℃
◇相對濕度：≤95%(25℃)
◇ 軟件使用壽命：8～15年（軟件生命周期）
◇ 系統平均無故障時間：系統MTBF≥30000小時
◇ 服務器CPU負載率：≤30%
◇配電監測系統指標：同妥迪TDEMS-1000電力監控與電能管理系統

5 系統功能

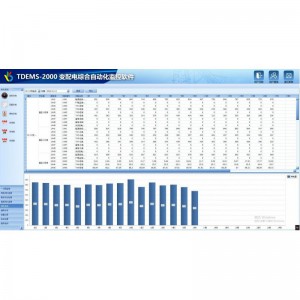

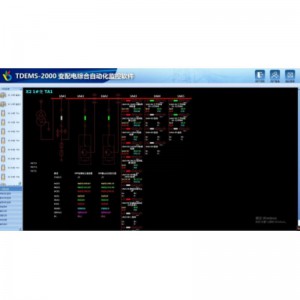

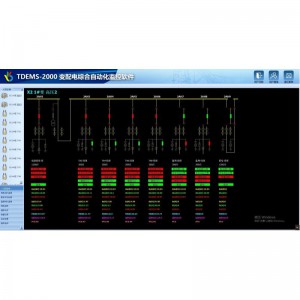

妥迪TDENS-2000變配電綜合自動化監控軟件具備友好的人機界面，以區域分布圖的形式直觀顯示各變配電所的實時環境情況。配電系統維護人員在值班室內通過瀏覽各個監控點的視頻畫面，即可實時掌握現場配電現場的運行工況。當然，配電系統的維護人員還可通過調用相應功能畫面實時查看配電運行情況
